CAD考试试卷及答案VIP免费

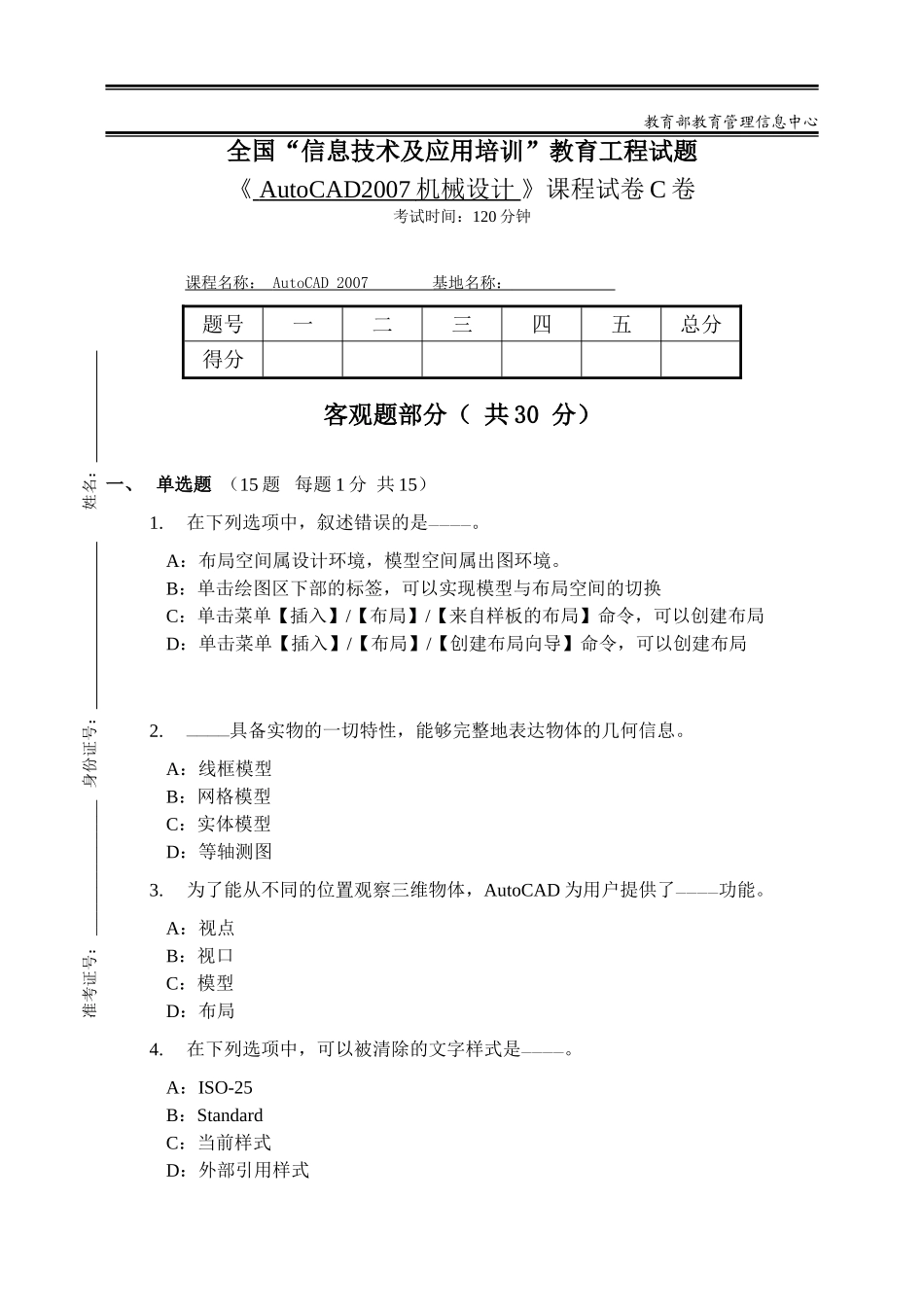

教育部教育管理信息中心全国“信息技术及应用培训”教育工程试题《AutoCAD2007机械设计》课程试卷C卷考试时间：120分钟课程名称：AutoCAD2007基地名称：题号一二三四五总分得分客观题部分（共30分）一、单选题（15题每题1分共15）1.在下列选项中，叙述错误的是————。A：布局空间属设计环境，模型空间属出图环境。B：单击绘图区下部的标签，可以实现模型与布局空间的切换C：单击菜单【插入】/【布局】/【来自样板的布局】命令，可以创建布局D：单击菜单【插入】/【布局】/【创建布局向导】命令，可以创建布局2.————具备实物的一切特性，能够完整地表达物体的几何信息。A：线框模型B：网格模型C：实体模型D：等轴测图3.为了能从不同的位置观察三维物体，AutoCAD为用户提供了————功能。A：视点B：视口C：模型D：布局4.在下列选项中，可以被清除的文字样式是————。A：ISO-25B：StandardC：当前样式D：外部引用样式准考证号：_________________身份证号：姓名：错误！文档中没有指定样式的文字。错误！文档中没有指定样式的文字。5.一个完整的尺寸对象是由尺寸文字、尺寸界限、尺寸线以及箭头等四种变量共同组成的，而所有这些变量都可以通过————命令进行调控。A：DB：DIMC：DIMSTD：STYLE6.在执行————命令时，必须要选择一个尺寸对象作为基准尺寸。A：引线B：折弯C：连续D：快速标注7.————是一种在二维空间内快速表达三维形体的最简单方法，用户可以快速获得物体的外形特征信息。A：实体图B：轴测图C：网格面D：渲染图8.如果对某矩形的单条边进行偏移10个单位，那么在偏移前需要对矩形进行————。A：打断B：修剪C：分解D：拉伸9.如果将一个图形中的某些特性（如颜色、线型等），复制给另外一个图形对象，需要使用————命令。A：【复制】B：【特性】C：【设计中心】D：【特性匹配】10.用户在连续创建图层时，可以按下键盘上的————键。A：ShiftB：CtrlC：EnterD：Insert-2-错误！文档中没有指定样式的文字。11.使用【旋转】命令旋转图形时，下列对图形旋转方向叙述正确的是————。A：正值逆时针旋转B：负值逆时针旋转C：正值顺时针旋转D：旋转方向不受角度的正负影响12.系统默认设置下，是使用————方式绘制矩形的。A：“面积”B：“尺寸”C：“对角点”D：“中心点”13.如果绘制与已知三对象都相切的圆，则需要使用————画圆方式。A：三点B：两点C：相切、相切、半径D：相切、相切、相切14.默认设置下，图形界限的左下角点为————。A：（1,1）B：（1,0）C：（0,0）D：任意15.————功能主要用于控制光标，使其按照用户定义的间距进行移动，从而精确定位目标点。A：DYNB：DUCSC：ORTHOD：SNAP二、多选题（5题每题3分共15分）1.在下列选项中，————命令可以标注出形位公差。A：引线B：对齐C：公差D：基线2.如果为闭合的二维几何图形进行布尔运算，那么事先需要使用————命令，将-3-错误！文档中没有指定样式的文字。错误！文档中没有指定样式的文字。闭合图形转化为面域。A：RegionB：boundaryC：PeditD：HatchE：Fill3.使用【交点捕捉】功能，可以捕捉————。A：两条图线的交点B：图线的起点或端点C：两条图线的延伸交点D：图线延长线上的任意一点E：一条图线和另外一条图线延长线的交点4.下列格式中，————是AutoCAD认可的文件格式。A：*.dwgB：*.dwtC：*.dwsD：*.dxfE：*.dot5.当用户指定了圆弧的起点和端点后，只需再定位出————，就可以精确画弧。A：端点B：角度C：半径D：方向E：长度主观题部分（共70分）三、简答题（2题每题6分共12分）1.在AutoCAD中绘制虚线时，有时绘制出的线条依然显示成“实线”状，请简述一下相关的解决办法。2.简述图块、面域和实体的概念。四、操作题1（2题每题9分共18分）-4-错误！文档中没有指定样式的文字。1、根据视图间的对正关系，绘制下图所示的垫圈二视图。（平垫圈二视图）要求：（1）新建公制单位文件，并将视图高度调整为80；（2）使用【圆】命令绘制主视图轮廓线；（3）使用【构造线】、【修剪】和【图案填充】命令绘制侧视图；（4）综合【标注样式】、【圆心标记】等命令...
