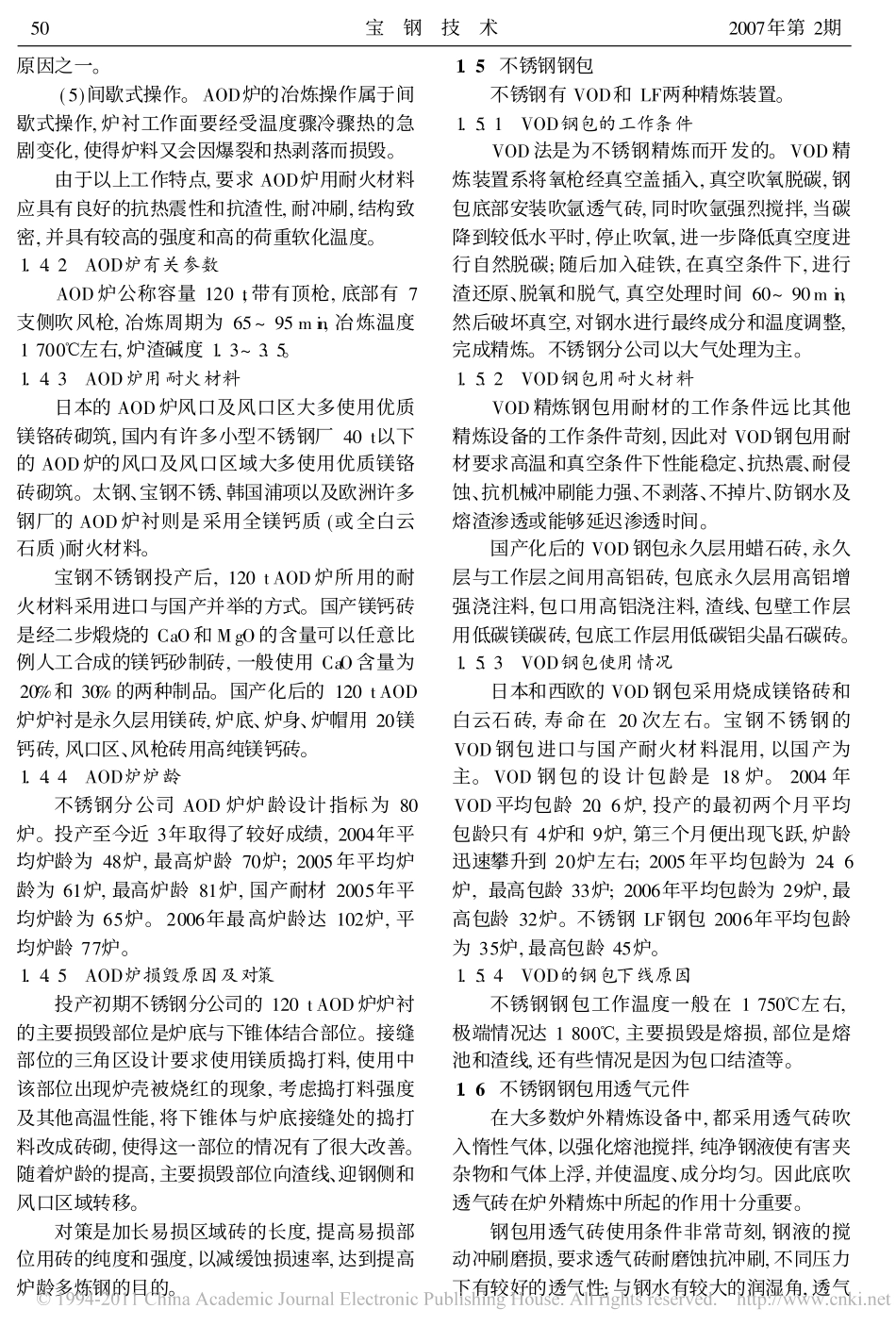

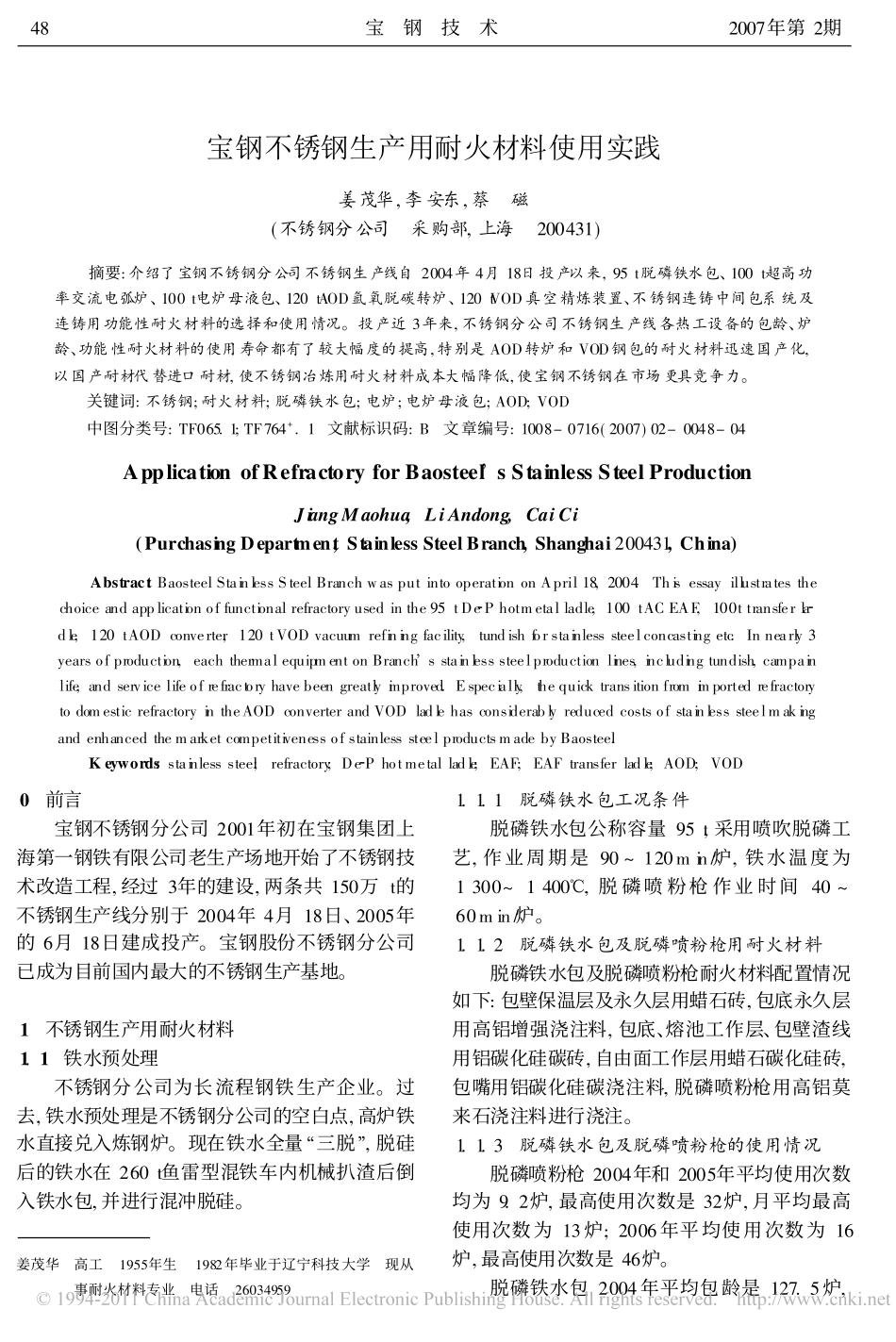

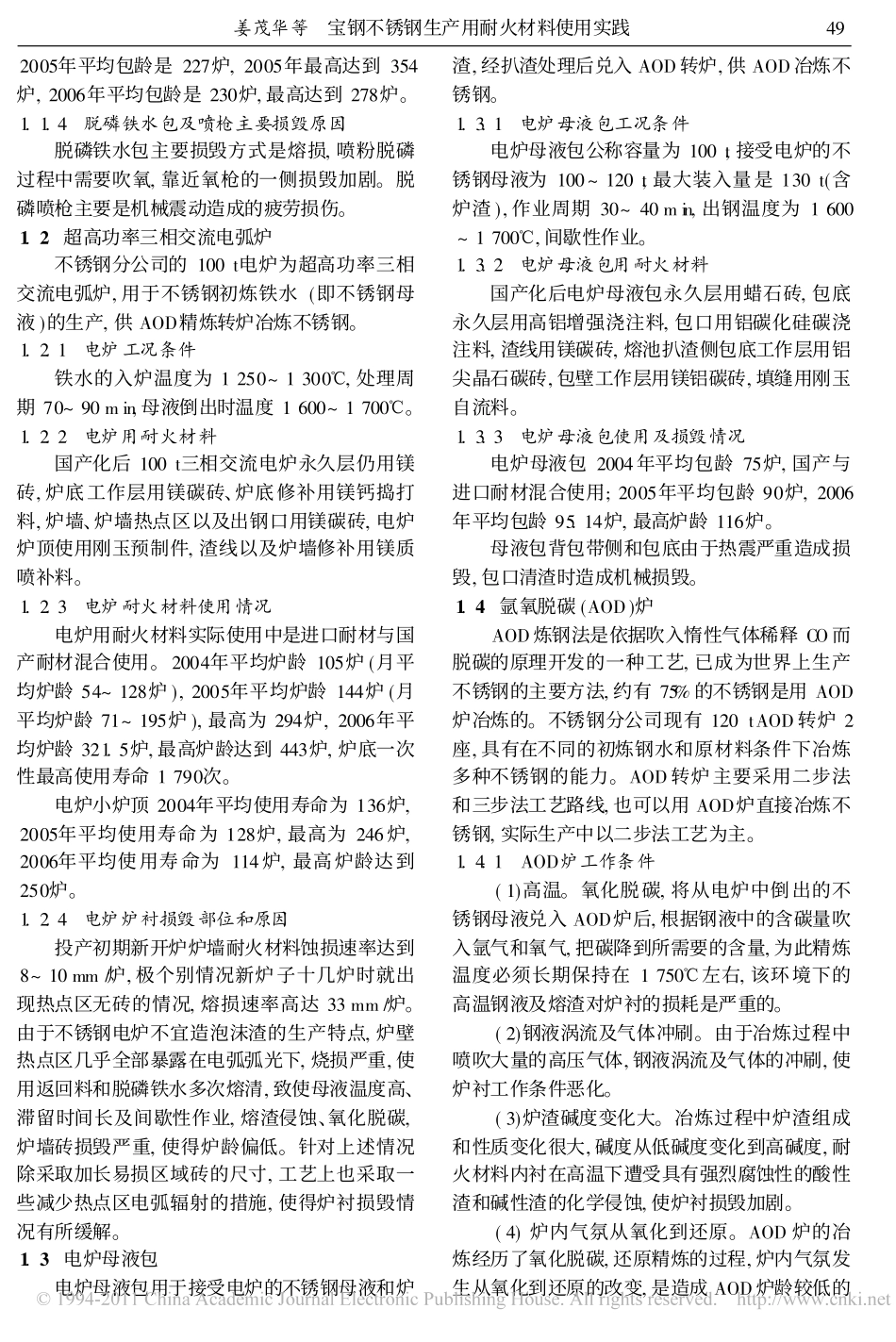

宝�钢�技�术2007年第2期宝钢不锈钢生产用耐火材料使用实践姜茂华,李安东,蔡�磁(不锈钢分公司�采购部,上海�200431)��摘要:介绍了宝钢不锈钢分公司不锈钢生产线自2004年4月18日投产以来,95t脱磷铁水包、100t超高功率交流电弧炉、100t电炉母液包、120tAOD氩氧脱碳转炉、120tVOD真空精炼装置、不锈钢连铸中间包系统及连铸用功能性耐火材料的选择和使用情况。投产近3年来,不锈钢分公司不锈钢生产线各热工设备的包龄、炉龄、功能性耐火材料的使用寿命都有了较大幅度的提高,特别是AOD转炉和VOD钢包的耐火材料迅速国产化,以国产耐材代替进口耐材,使不锈钢冶炼用耐火材料成本大幅降低,使宝钢不锈钢在市场更具竞争力。��关键词:不锈钢;耐火材料;脱磷铁水包;电炉;电炉母液包;AOD;VOD中图分类号:TF065.1;TF764+.1�文献标识码:B�文章编号:1008-0716(2007)02-0048-04ApplicationofRefractoryforBaosteel�sStainlessSteelProductionJiangMaohua,LiAndong,CaiCi(PurchasingDepartment,StainlessSteelBranch,Shanghai200431,China)��Abstract:BaosteelStainlessSteelBranchwasputintooperationonApril18,2004.Thisessayillustratesthechoiceandapplicationoffunctionalrefractoryusedinthe95tDe�Photmetalladle,100tACEAF,100ttransferla�dle,120tAODconverter,120tVODvacuumrefiningfacility,tundishforstainlesssteelconcastingetc.Innearly3yearsofproduction,eachthermalequipmentonBranch�sstainlesssteelproductionlines,includingtundish,campainlife,andservicelifeofrefractoryhavebeengreatlyimproved.Especially,thequicktransitionfromimportedrefractorytodomesticrefractoryintheAODconverterandVODladlehasconsiderablyreducedcostsofstainlesssteelmakingandenhancedthemarketcompetitivenessofstainlesssteelproductsmadebyBaostee.lKeywords:stainlessstee;lrefractory;De�Photmetalladle;EAF;EAFtransferladle;AOD;VOD0�前言宝钢不锈钢分公司2001年初在宝钢集团上海第一钢铁有限公司老生产场地开始了不锈钢技术改造工程,经过3年的建设,两条共150万t的不锈钢生产线分别于2004年4月18日、2005年的6月18日建成投产。宝钢股份不锈钢分公司已成为目前国内最大的不锈钢生产基地。1�不锈钢生产用耐火材料1.1�铁水预处理不锈钢分公司为长流程钢铁生产企业。过去,铁水预处理是不锈钢分公司的空白点,高炉铁水直接兑入炼钢炉。现在铁水全量三脱!,脱硅后的铁水在260t鱼雷型混铁车内机械扒渣后倒入铁水包,并进行混冲脱硅。姜茂华�高工�1955年生�1982年毕业于辽宁科技大学�现从事耐火材料专业�电话�260349591.1.1�脱磷铁水包工况条件脱磷铁水包公称容量95,t采用喷吹脱磷工艺,作业周期是90~120min/炉,铁水温度为1300~1400∀,脱磷喷粉枪作业时间40~60min/炉。1.1.2�脱磷铁水包及脱磷喷粉枪用耐火材料脱磷铁水包及脱磷喷粉枪耐火材料配置情况如下:包壁保温层及永久层用蜡石砖,包底永久层用高铝增强浇注料,包底、熔池工作层、包壁渣线用铝碳化硅碳砖,自由面工作层用蜡石碳化硅砖,包嘴用铝碳化硅碳浇注料,脱磷喷粉枪用高铝莫来石浇注料进行浇注。1.1.3�脱磷铁水包及脱磷喷粉枪的使用情况脱磷喷粉枪2004年和2005年平均使用次数均为9.2炉,最高使用次数是32炉,月平均最高使用次数为13炉;2006年平均使用次数为16炉,最高使用次数是46炉。脱磷铁水包2004年平均包龄是127.5炉,48姜茂华等�宝钢不锈钢生产用耐火材料使用实践2005年平均包龄是227炉,2005年最高达到354炉,2006年平均包龄是230炉,最高达到278炉。1.1.4�脱磷铁水包及喷枪主要损毁原因脱磷铁水包主要损毁方式是熔损,喷粉脱磷过程中需要吹氧,靠近氧枪的一侧损毁加剧。脱磷喷枪主要是机械震动造成的疲劳损伤。1.2�超高功率三相交流电弧炉不锈钢分公司的100t电炉为超高功率三相交流电弧炉,用于不锈钢初炼铁水(即不锈钢母液)的生产,供AOD精炼转炉冶炼不锈钢。1.2.1�电炉工况条件铁水的入炉温度为1250~1300∀,处理周期70~90min,母液倒出时温度1600~1700∀。1.2.2�电炉用耐火材料国产化后100t三相交流电炉永久层仍用...
