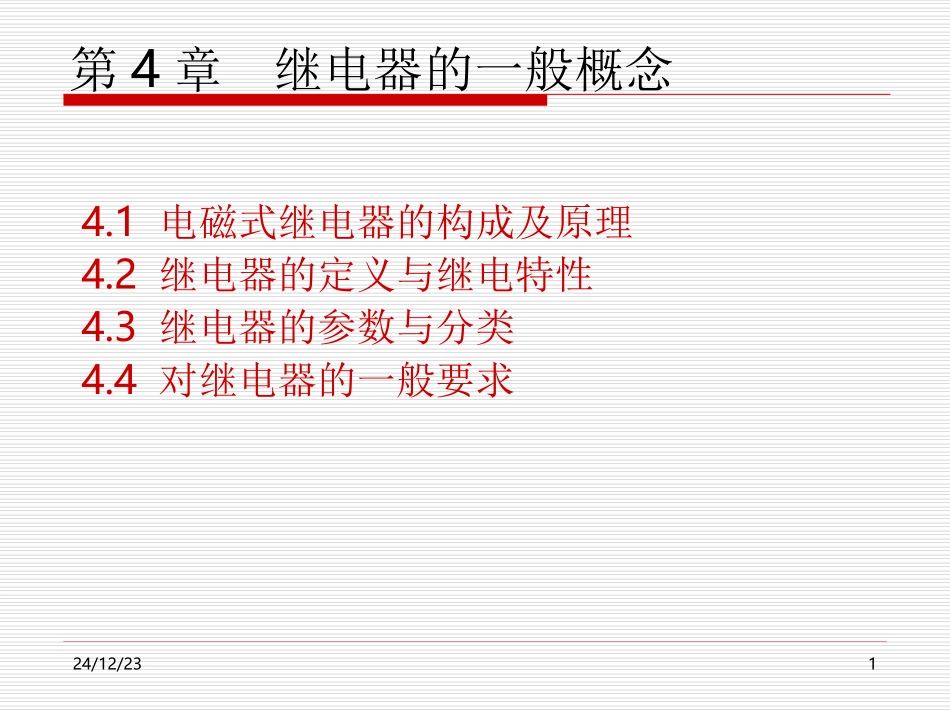

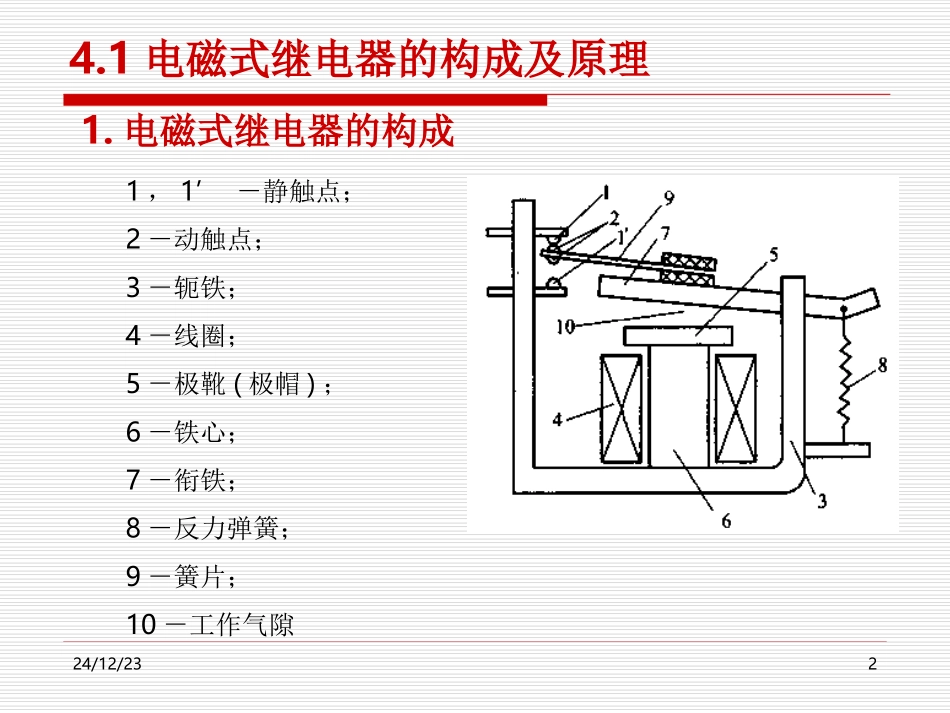

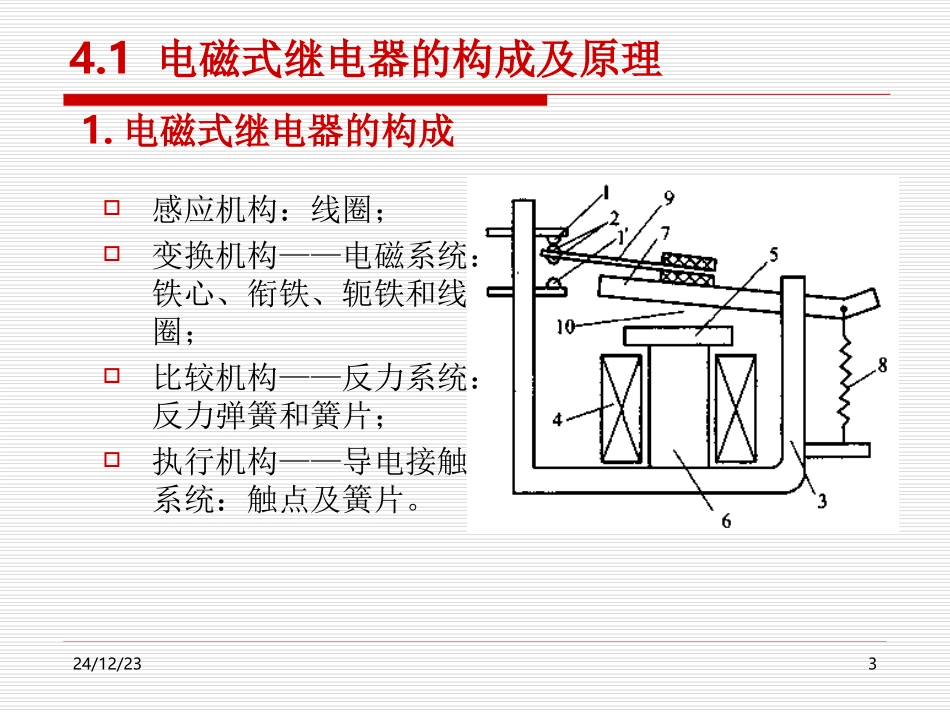

24/12/231第4章继电器的一般概念4.1电磁式继电器的构成及原理4.2继电器的定义与继电特性4.3继电器的参数与分类4.4对继电器的一般要求24/12/2324.1电磁式继电器的构成及原理1.电磁式继电器的构成1，1’－静触点；2－动触点；3－轭铁；4－线圈；5－极靴(极帽)；6－铁心；7－衔铁；8－反力弹簧；9－簧片；10－工作气隙24/12/2334.1电磁式继电器的构成及原理1.电磁式继电器的构成感应机构：线圈；变换机构——电磁系统：铁心、衔铁、轭铁和线圈；比较机构——反力系统：反力弹簧和簧片；执行机构——导电接触系统：触点及簧片。24/12/2344.1电磁式继电器的构成及原理2.电磁式继电器的原理各部分的作用线圈：从电源获取能量、建立磁场；铁心、轭铁、衔铁：加强工作气隙内的磁场，即使磁通大部分沿铁心、轭铁、衔铁和工作气隙闭合；衔铁：实现电磁能与机械能的转换；极靴：增大工作气隙的磁导；反力弹簧、簧片：提供反力。触点及簧片：实现被控电路的“通”、“断”。24/12/2354.1电磁式继电器的构成及原理2.电磁式继电器的原理动作过程：继电器线圈从通电开始到衔铁运动到稳定位置（最终位置）的过程。线圈通以大于某一定值的电压（或电流）磁势（安匝）大于某一定值磁场大于某一定值电磁吸力大于反力衔铁运动带动与之连接的动触点向下移动动触点与上面静触点(动断静触点)分开、与下面静触点(动合静触点)接触衔铁被吸持在最终位置上——与极靴相接触的位置上触点实现被控电路的分断与接通：动断静触点和动触点所控制的电路电流（或电导）从某一值越变为零，动和静触点和动触点所控制的电路电流（或电导）从零越变为某一值。24/12/236动作过程被控电路电流/电导变化ioffionGonGoff电流：ionioff=0电导：GonGoff＝0触点闭合触点断开动断静触点动触点24/12/2374.1电磁式继电器的构成及原理2.电磁式继电器的原理释放过程：继电器线圈从断电开始到衔铁返回到起始位置的过程。切断线圈电压/电流或线圈电压/电流小于某一定值磁场逐渐消失或者电磁吸力小于反力衔铁在反力的作用下脱离极靴带动动触点脱离下面的动合静触点、与上面的动断静触点接触衔铁返回起始位置触点实现被控电路的分断与接通。24/12/2384.1电磁式继电器的构成及原理3.电磁式电压继电器与电磁式电流继电器电磁式电压继电器：输入量为（加在线圈两端的）电压（直流、交流）一般线圈与电压源（通过控制开关）并联线圈匝数较多、导线较细电磁式电流继电器：输入量为（通过线圈的）电流（直流、交流）线圈与电路串联线圈匝数较少、导线较粗24/12/239一般继电器的线圈与触点符号（图形及文字）线圈动合/常开触点动断/常闭触点转换触点桥接触点K,KV（电压继电器）或KA（电流继电器）K,KV或KAK,KV或KAK,KV或KAK,KV或KAcu+KV负载KVi1u+电压继电器应用电路举例（a）继电器动作与否直接取决于输入电压的大小TbuKV+i2u+cuKV（b）继电器动作与否取决于三极管是否导通（为继电器线圈额定工作电压，为控制三极管状态的（数字）电压）i2ubu负载24/12/231324/12/23144.2继电器的定义与继电特性继电器(Relay):当输入激励量达到规定要求时，在电气输出电路中，被控参量发生预定阶跃的变化的一种自动电器。电气继电器：输入激励量为电参数(如电流或电压)的一种继电器。有或无继电器(All-or-nothing)：在规定条件下，预定由高于动作值或低于释放值的电参数为输入量，电气输出电路被控参量发生预定阶跃变化的电气继电器，亦称逻辑运算继电器。量度继电器(MeasuringRelay)：在规定条件下，当具有规定准确度的输入特性量达到动作值时，电气输出电路被控参量发生预定阶跃变化的电气继电器。1.继电器的定义24/12/23154.2继电器的定义与继电特性rxnx2.继电特性——释放值；MxopxropnMxxxx继电特性：表征继电器的输入量(x)与输出量(y)之间关系的特性。——动作值；——额定值；——最大输入值。ymyMyxrxopxnxMxo24/12/23164.2继电器的定义与继电特性3.继电器的输入量与输出量输入量(x)为模拟量或开关量电量：电压或电流（直流、交流、脉冲/频率）非电量：磁、光、热、...
