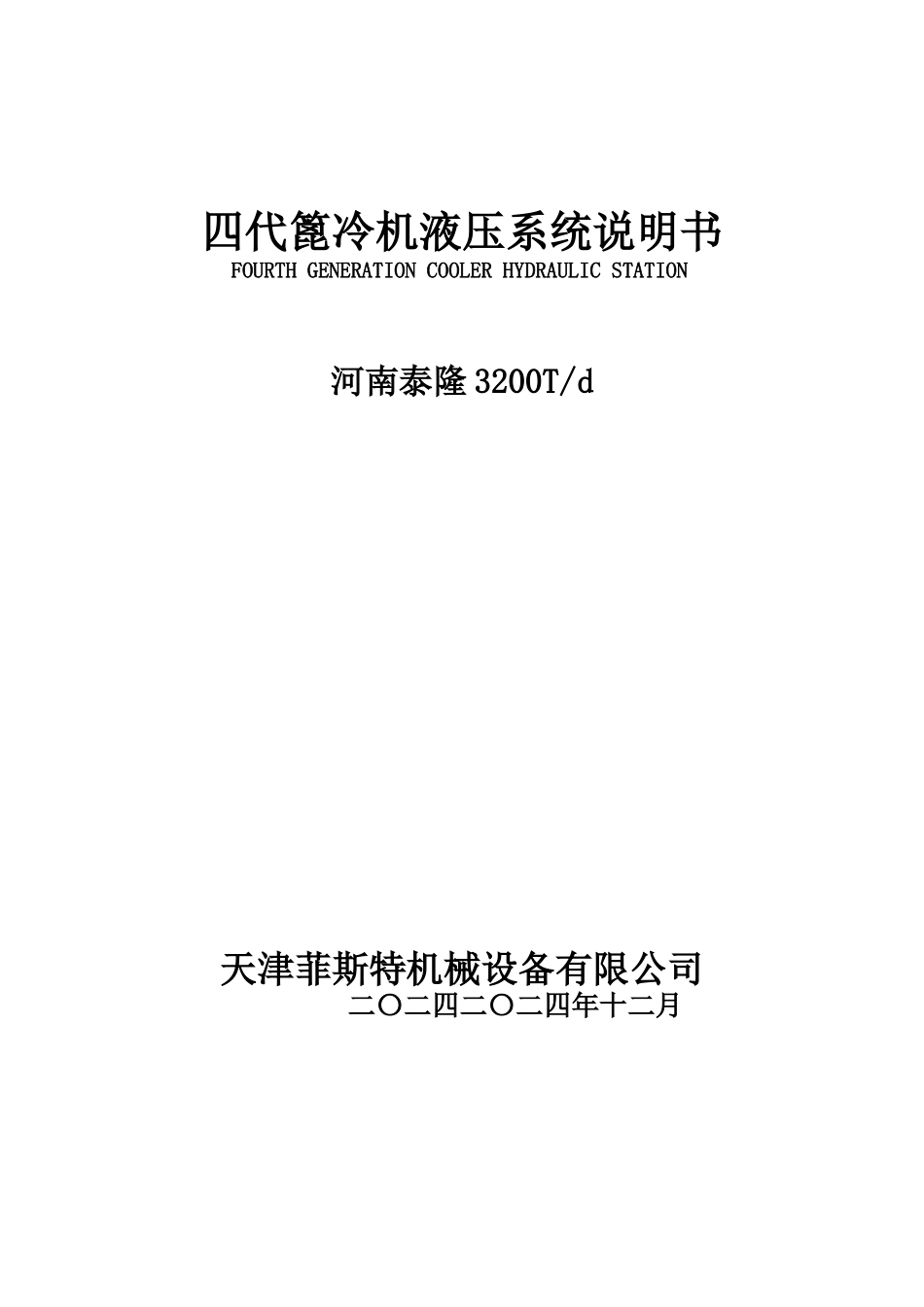

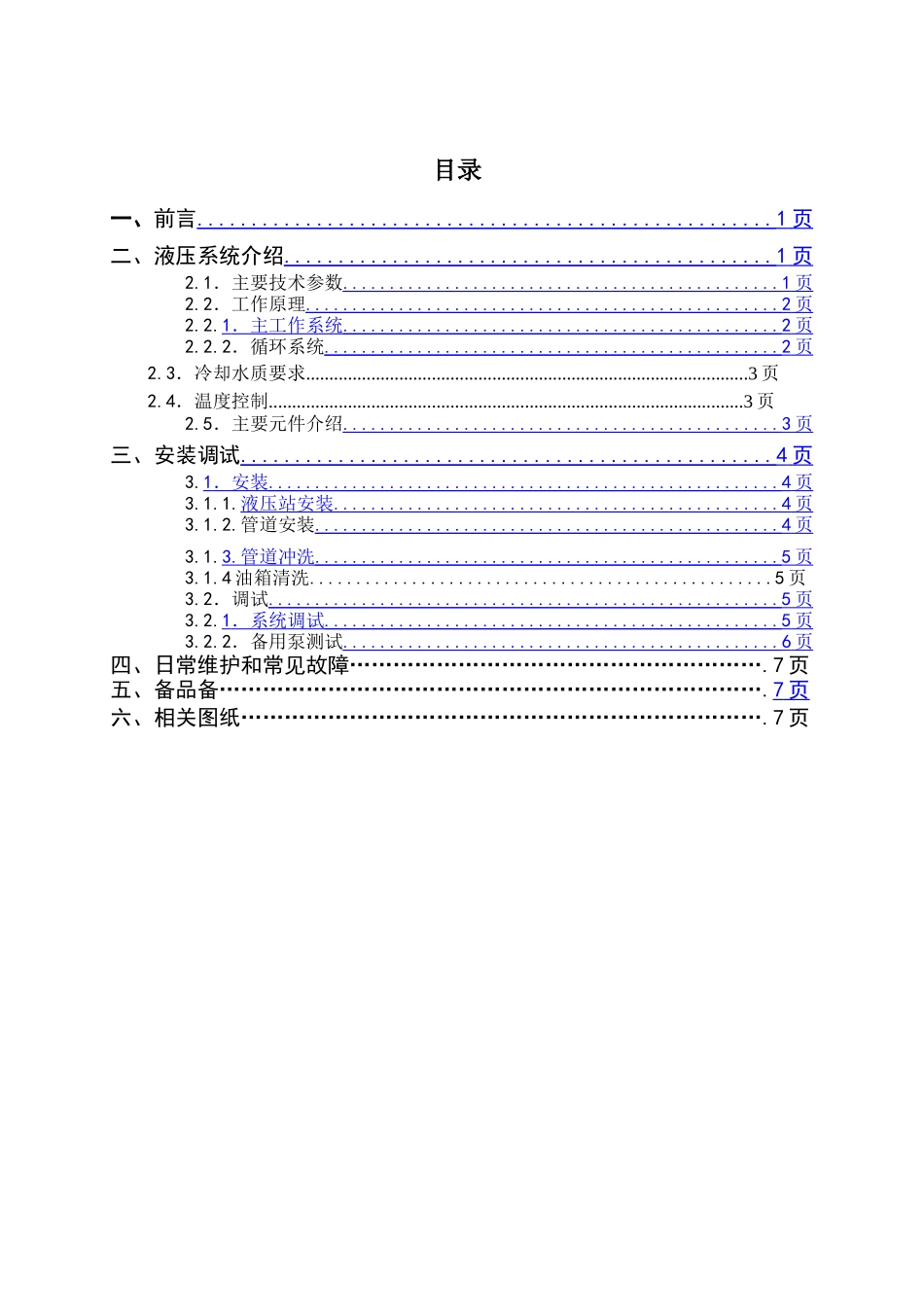

四代篦冷机液压系统说明书FOURTHGENERATIONCOOLERHYDRAULICSTATION河南泰隆3200T/d天津菲斯特机械设备有限公司二〇二四二〇二四年十二月目录一、前言.....................................................1页二、液压系统介绍.............................................1页2.1．主要技术参数...............................................1页2.2．工作原理...................................................2页2.2.1．主工作系统...............................................2页2.2.2．循环系统.................................................2页2.3．冷却水质要求...............................................................................................3页2.4．温度控制......................................................................................................3页2.5．主要元件介绍...............................................3页三、安装调试.................................................4页3.1．安装.......................................................4页3.1.1.液压站安装................................................4页3.1.2.管道安装..................................................4页3.1.3.管道冲洗..................................................5页3.1.4油箱清洗..................................................5页3.2．调试.......................................................5页3.2.1．系统调试.................................................5页3.2.2．备用泵测试...............................................6页四、日常维护和常见故障………………………………………………….7页五、备品备………………………………………………………………….7页六、相关图纸……………………………………………………………….7页一、前言本液压系统为第四代篦冷机专用驱动单元，配置均为国际名牌产品。如哈威、派克等部件。经多年使用证明，具有系统运转平稳，性能可靠，功率消耗低，使用维修方便等特点。再加上集成化的电气程序控制系统，使该液压站成为第四代篦冷机动力单元的最佳组合。二、液压系统介绍2.1．主要技术参数工作介质抗磨液压油VG46/40℃介质清洁度NSA8级系统额定压力19MPA(恒压点)负载敏感变量泵3台（2用1备连续工作制）最大流量214L/min电机功率75KW/380VAC/1480rpm油箱容积4000L冷却水200L/min、＜30℃、0.3MPa清洁深井水或自来水工作油温35-55℃2.2.工作原理2.2.1主工作系统3200T篦冷机分为9列篦床，每一列篦床由一套比例调节阀供油，每一个模块控制两个油缸，液压缸带动模块运动。采用多模块控制驱动系统，避免了因个别液压系统故障引起的的事故停车，在生产中可以关停个别液压系统，其它液压系统可以继续工作，保证设备长期连续生产的要求，液压系统还可以实现在线检修更换，使整机的运转率大幅度提高。油路走向：打开接油箱对夹式碟阀后，油从油箱进入吸油主管道，打开单泵吸油对夹式碟阀，开电机M1、M2，油经过碟阀后经变量柱塞泵打入高压胶管。油经单向阀和高压虑油器进入比例多路阀。比例多路阀为9列，一列控制2台油缸。在此过程中当压力高于电磁溢流阀设定值时，油由电磁溢流阀进入主回油管道，最后进入油箱。压力不高时，油经比例多路阀后打入油缸。比例多路阀通过电气调节其阀芯开度来控制篦床的速度；通过油缸处接近开关来控制比例多路阀电气换向。在此过程中若压力高于比例多路阀上溢流阀设定值时油经多路阀回油管道溢流回油箱。油缸来回动作时回油也经此管道回油箱。此系统为三用一备连续工作制，最高设计速度为7-6次/分。一台泵工作时，最大篦床速度为3次/分；三台泵工作时，最大比床速度为7次/分（注意：禁止4台泵同时工作）。速度最大7-6次/分时，前推时间为2.6s，等待时间0.4s;返回时间为1.7s,等待时间0.2s。最大流量为620L/min,单缸最大推力为：111KN=12T;最大拉力为：75.8KN=8T。2.2.2循环冷却系统油路走向：叶片泵由5.5KW电机驱...
