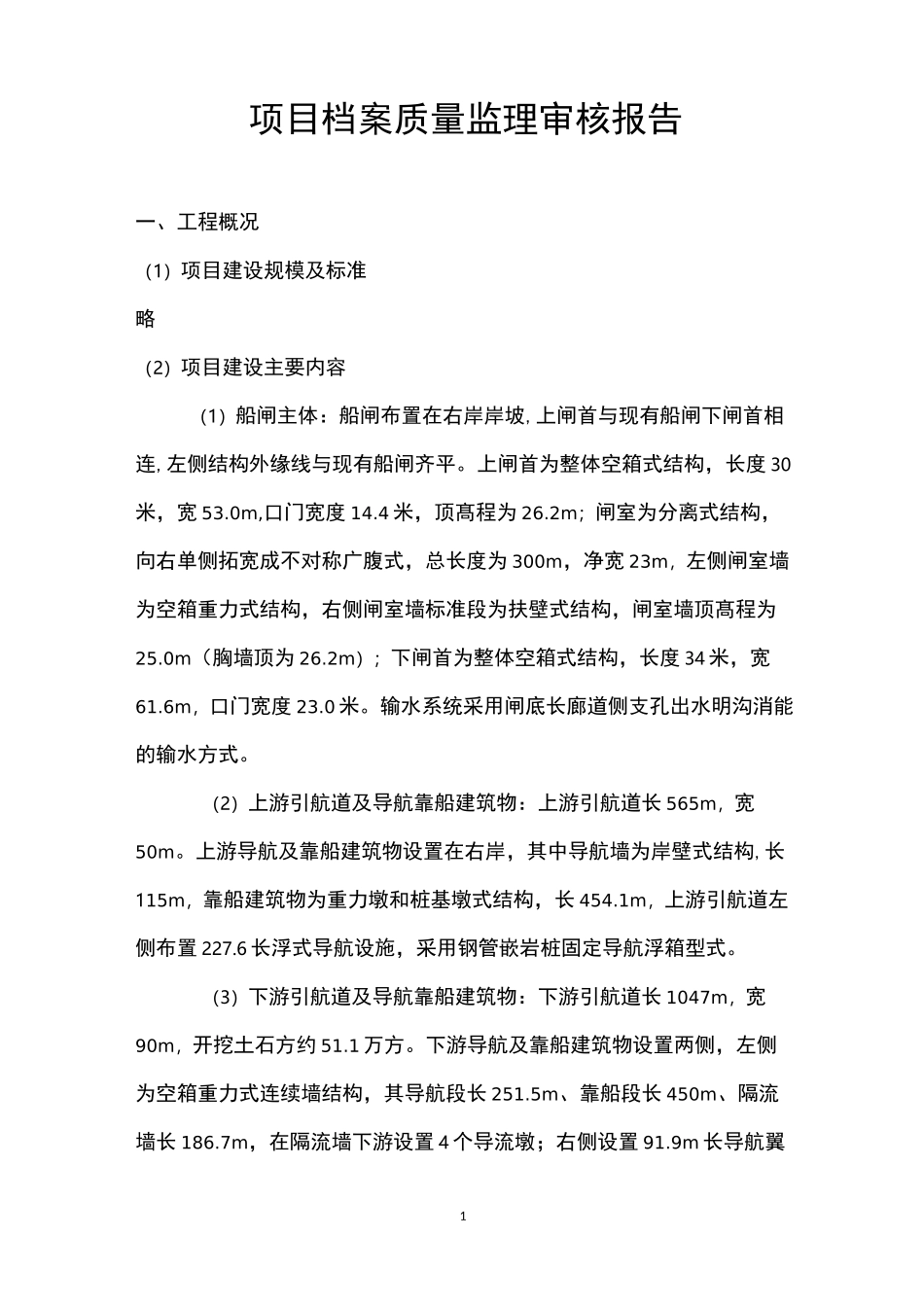

1项目档案质量监理审核报告一、工程概况（1）项目建设规模及标准略（2）项目建设主要内容（1）船闸主体：船闸布置在右岸岸坡,上闸首与现有船闸下闸首相连,左侧结构外缘线与现有船闸齐平。上闸首为整体空箱式结构，长度30米，宽53.0m,口门宽度14.4米，顶髙程为26.2m；闸室为分离式结构，向右单侧拓宽成不对称广腹式，总长度为300m，净宽23m，左侧闸室墙为空箱重力式结构，右侧闸室墙标准段为扶壁式结构，闸室墙顶髙程为25.0m（胸墙顶为26.2m）；下闸首为整体空箱式结构，长度34米，宽61.6m，口门宽度23.0米。输水系统采用闸底长廊道侧支孔出水明沟消能的输水方式。（2）上游引航道及导航靠船建筑物：上游引航道长565m，宽50m。上游导航及靠船建筑物设置在右岸，其中导航墙为岸壁式结构,长115m，靠船建筑物为重力墩和桩基墩式结构，长454.1m，上游引航道左侧布置227.6长浮式导航设施，采用钢管嵌岩桩固定导航浮箱型式。（3）下游引航道及导航靠船建筑物：下游引航道长1047m，宽90m，开挖土石方约51.1万方。下游导航及靠船建筑物设置两侧，左侧为空箱重力式连续墙结构，其导航段长251.5m、靠船段长450m、隔流墙长186.7m，在隔流墙下游设置4个导流墩；右侧设置91.9m长导航翼2墙、在下闸首下游约250m位置设置169m长墩式靠船段，采用空箱重力墩式结构。(4)节制分水闸：孔口3X12m(开敞式)(5)老船闸加固改造：包括闸室水工建筑加固、上闸首工作门及其启闭机更换、输水系统改造等。(6)浮式检修门：新建船闸上游检修闸门采用浮式检修门。(7)河道工程：坝下唐家洲左侧河道切滩疏浚约48.2万方。(8)闸阀门及启闭机安装工程：上、下闸首工作闸门均采用人字门，工作阀门采用反弧型阀门，上游检修闸门采用浮式检修门，下游检修闸门采用叠梁门型式，检修阀门采用平板门。船闸控制系统主要建设内容为：船闸控制系统(电气设备安装工程、工业电视监控、过闸调度和收费系统)的采购、制作、安装、调试、编程、培训等。安全监测及原型观测自动化系统主要建设内容为：提供用于为控制和体现各种不利情况下工程性能的评价和施工期、运行初期、正常运行期对工程安全进行连续评估所需要的资料或数据(不包括围堰和混凝土温控部分)。主要工作内容为施工期安全监测，包括高边坡防护监测和爆破监测；原型观测内容包括老船闸、新船闸、节制分水闸、临近或附属建筑物等；按照合同约定的观测时限及后期的人员培训、自动观测系统维护等；施工期所有观测均不纳入到自动化系统，运营期纳入自动化系统的主要有扬压力或渗压力、土压力、应力、测斜、水位观测。船闸房建及室外附属工程主要建设内容为：富春江船闸扩建改造工3程船闸房建及室外附属工程的土建（含装修）、安装（水、电、暖、弱电）、道路及绿化等，总建筑面积8184.9山笃室外道路面积10290m?,绿化面积19676航道监控及信息化管理系统工程主要建设内容为：监控分中心系统（建德和桐庐各1套）、航道视频监控系统（桐庐富春江航段监控点位33个，建德富春江航段监控点位9个）、水文信息系统、LED信息发布系统、网络通道及供电系统（桐庐富春江航段监控点位29个，建德富春江航段监控点位3个）的采购、制作、安装、调试、编程、培训等。助航标志及三江口航标灯塔工程主要建设内容为：实施建设船闸标志23块，建德梅城三江口至富春江船闸段航标志11块，上游锚泊服务区及远方调度站标志7块，灯塔航标1套等施工，以及拆除标志12块，航标灯1个，项目全长27.724km。上游锚泊服务区及远方调度站工程主要建设内容为：建设500吨级泊位8个（结构按1000吨级设计）,可满足16艘单船同时锚泊（双排锚泊），靠船墩泊位通过200m长的人行栈桥与后方陆域相接。9号泊位为海事艇泊位。工程疏浚土方量5115m3。景观及绿化工程主要建设内容为：富春江船闸扩建改造工程船闸闸区范围内的绿化及景观设计、施工。（3）工程变更情况本工程在工程实际实施过程中根据实际情况经承包人、监理、设计、业主等四方同意发生了以下主要变更：41、疏通杭千高速下游左侧主河道变更；2、光圆钢筋HPB300代替HPB235，螺纹钢HRB400代替HRB335；3、船闸地基处理施工图设计变更；4、下游引航道开挖实际地质与设计地质...
