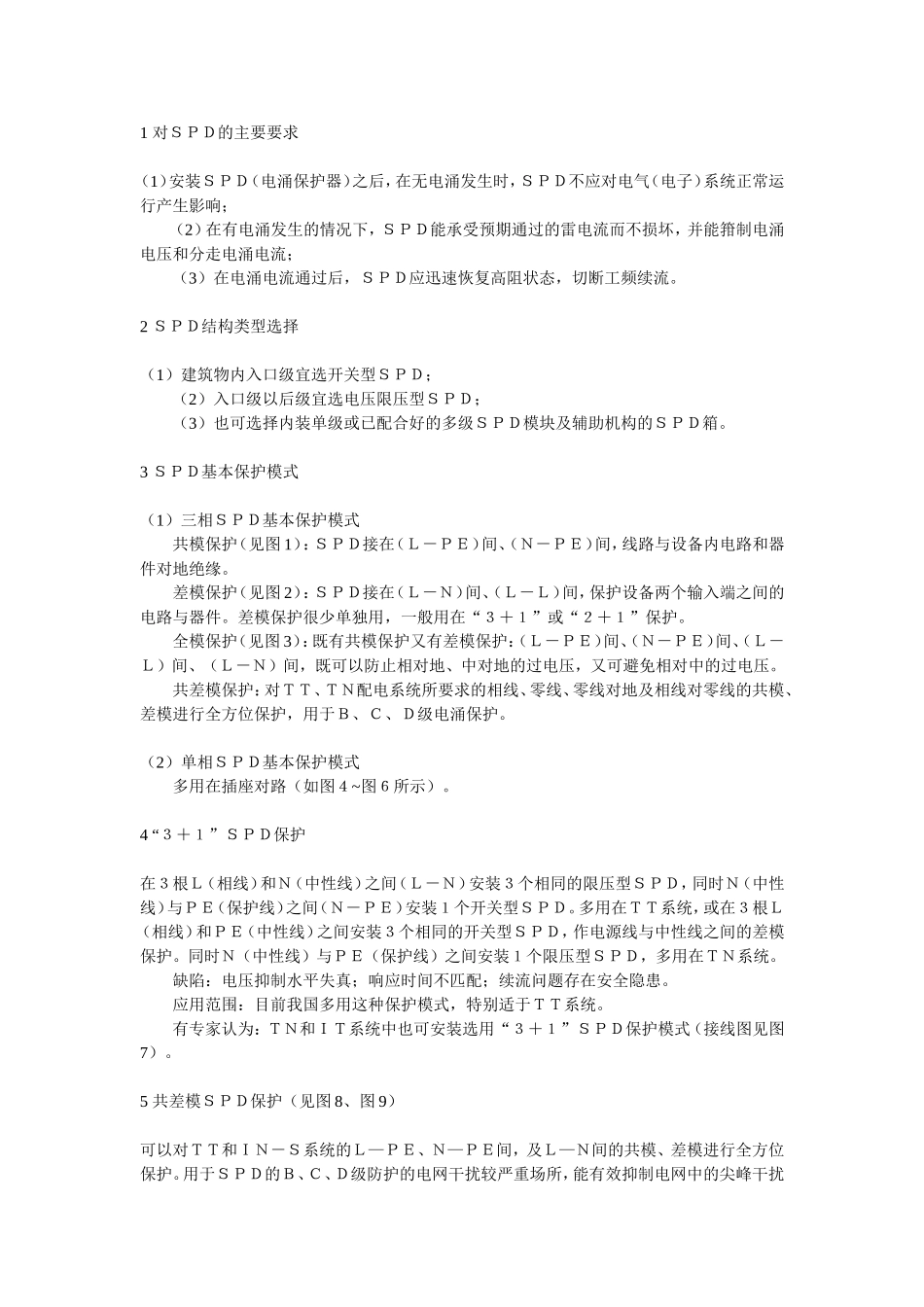

1对ＳＰＤ的主要要求（1）安装ＳＰＤ（电涌保护器）之后，在无电涌发生时，ＳＰＤ不应对电气（电子）系统正常运行产生影响；（2）在有电涌发生的情况下，ＳＰＤ能承受预期通过的雷电流而不损坏，并能箝制电涌电压和分走电涌电流；（3）在电涌电流通过后，ＳＰＤ应迅速恢复高阻状态，切断工频续流。2ＳＰＤ结构类型选择（1）建筑物内入口级宜选开关型ＳＰＤ；（2）入口级以后级宜选电压限压型ＳＰＤ；（3）也可选择内装单级或已配合好的多级ＳＰＤ模块及辅助机构的ＳＰＤ箱。3ＳＰＤ基本保护模式（1）三相ＳＰＤ基本保护模式共模保护（见图1）：ＳＰＤ接在（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间，线路与设备内电路和器件对地绝缘。差模保护（见图2）：ＳＰＤ接在（Ｌ－Ｎ）间、（Ｌ－Ｌ）间，保护设备两个输入端之间的电路与器件。差模保护很少单独用，一般用在“３＋１”或“２＋１”保护。全模保护（见图3）：既有共模保护又有差模保护：（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间、（Ｌ－Ｌ）间、（Ｌ－Ｎ）间，既可以防止相对地、中对地的过电压，又可避免相对中的过电压。共差模保护：对ＴＴ、ＴＮ配电系统所要求的相线、零线、零线对地及相线对零线的共模、差模进行全方位保护，用于Ｂ、Ｃ、Ｄ级电涌保护。（2）单相ＳＰＤ基本保护模式多用在插座对路（如图４~图６所示）。4“３＋１”ＳＰＤ保护在３根Ｌ（相线）和Ｎ（中性线）之间（Ｌ－Ｎ）安装３个相同的限压型ＳＰＤ，同时Ｎ（中性线）与ＰＥ（保护线）之间（Ｎ－ＰＥ）安装１个开关型ＳＰＤ。多用在ＴＴ系统，或在３根Ｌ（相线）和ＰＥ（中性线）之间安装３个相同的开关型ＳＰＤ，作电源线与中性线之间的差模保护。同时Ｎ（中性线）与ＰＥ（保护线）之间安装１个限压型ＳＰＤ，多用在ＴＮ系统。缺陷：电压抑制水平失真；响应时间不匹配；续流问题存在安全隐患。应用范围：目前我国多用这种保护模式，特别适于ＴＴ系统。有专家认为：ＴＮ和ＩＴ系统中也可安装选用“３＋１”ＳＰＤ保护模式（接线图见图7）。5共差模ＳＰＤ保护（见图8、图9）可以对ＴＴ和ＩＮ－Ｓ系统的Ｌ—ＰＥ、Ｎ—ＰＥ间，及Ｌ—Ｎ间的共模、差模进行全方位保护。用于ＳＰＤ的Ｂ、Ｃ、Ｄ级防护的电网干扰较严重场所，能有效抑制电网中的尖峰干扰及感应雷电流。这是一种比较实用的ＳＰＤ保护模式。6ＴＴ系统ＳＰＤ的安装（1）ＳＰＤ在ＲＣＤ下游图１０中所示ＴＴ系统中ＳＰＤ在ＲＣＤ下游的“４＋０”共模保护适用于两种情况：①１０ｋＶ电网接地型式为小电流接地系统，为中小城市、小容量配电系统，多为架空线路。接地故障电流＜５００Ａ；②１０ｋＶ电网接地型式为大电流接地系统，为大城市、大容量配电系统，多为埋地电缆线路，接地故障电流＞５００Ａ.变电所保护接地与低压工作接地分开设置。ＳＰＤ在ＲＣＤ的下游安装时，Ｕｃ≥１．５５Ｕｏ，安装形式为Ｌ－ＰＥ和Ｎ－ＰＥ，４只ＳＰＤ均为限压型。ＳＰＤ在ＲＣＤ的下游安装，线路感应产生的电磁雷电脉冲过电压将通过Ｌ线和Ｎ线传到到建筑物电气装置中，通过４只限压型ＳＰＤ泄压入地（ＰＥ线）。但该接线形式有以下缺点：在对ＳＰＤ施加正常电压时，会有微量泄漏电流产生，长时间后，泄露电流会逐渐增大，造成ＳＰＤ短路失效，若建筑物内无良好的等电位联结，会使ＰＥ线带电，引起间接接触电击事故。（2）ＳＰＤ在ＲＣＤ上游图１１所示ＴＴ系统中ＤＰＤ在ＲＣＤ上游的“３＋１”保护适用以下情况：１０ｋＶ电网接地型式为大电流接地系统：为大城市、大容量配电系统，多为埋地电缆线路，接地故障电流＞５００Ａ.变电所处保护接地与低压工作接地共设。ＳＰＤ在ＲＣＤ的上游安装，避免了电涌电流导致ＲＣＤ误动作造成系统断电，实现间接接触保护。限压型ＳＰＤ接在Ｌ线与Ｎ线间，短路电流由Ｌ线、Ｎ线的导线电阻确定，足以使电气装置电源进线端的过电流保护器（ＦＵ或ＱＦ）动作。在Ｎ线、ＰＥ线之间应接入开关型ＳＰＤ，可避免Ｎ线电位升高。ＳＰＤ在ＲＣＤ的上游安装时，采用“３＋１”形式，即Ｌ－Ｎ和Ｎ－ＰＥ，Ｕｃ≥１．１５Ｕｏ（注：２２０/３８０Ｖ三相系统中Ｕｏ＝２２０Ｖ）。装于Ｌ－Ｎ间的３只ＳＰＤ为...
