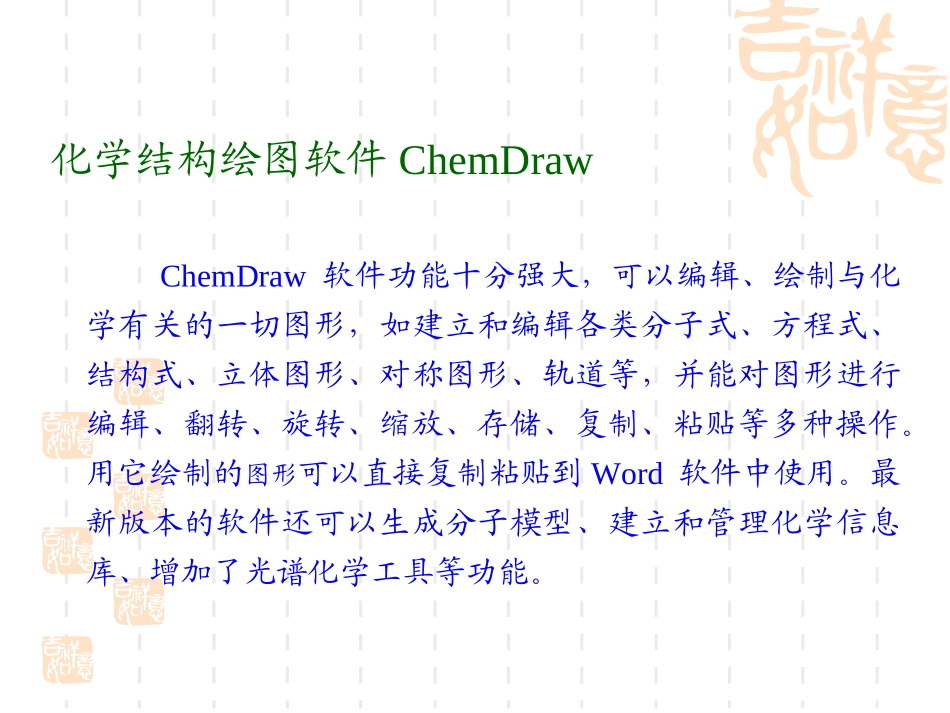

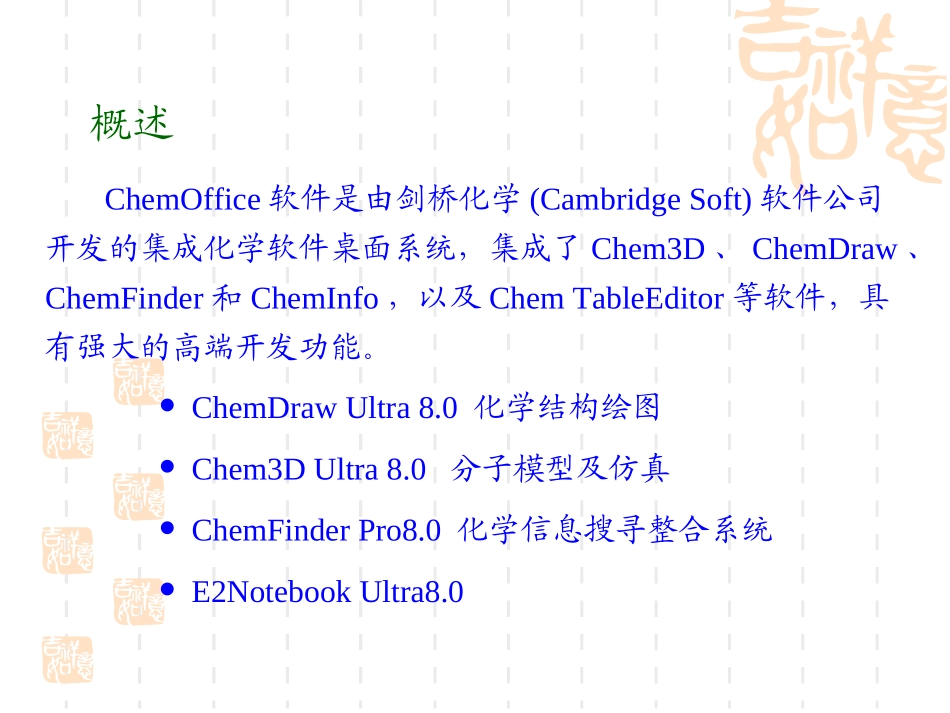

化学软件ChemOffice概述ChemOffice软件是由剑桥化学(CambridgeSoft)软件公司开发的集成化学软件桌面系统，集成了Chem3D、ChemDraw、ChemFinder和ChemInfo，以及ChemTableEditor等软件，具有强大的高端开发功能。ChemDrawUltra8.0化学结构绘图Chem3DUltra8.0分子模型及仿真ChemFinderPro8.0化学信息搜寻整合系统E2NotebookUltra8.0化学结构绘图软件ChemDrawChemDraw软件功能十分强大，可以编辑、绘制与化学有关的一切图形，如建立和编辑各类分子式、方程式、结构式、立体图形、对称图形、轨道等，并能对图形进行编辑、翻转、旋转、缩放、存储、复制、粘贴等多种操作。用它绘制的图形可以直接复制粘贴到Word软件中使用。最新版本的软件还可以生成分子模型、建立和管理化学信息库、增加了光谱化学工具等功能。Chemdraw主界面（1）菜单栏菜单栏共有11个下拉菜单，每一个下拉菜单中都包括相应的命令。其中如果相应的命令前有√，则该条命令已经被执行；若命令后有小三角表示该指示条有子菜单；指示条灰色表示该命令未激活。“File”菜单命令•文件命令对话框主工具图标板（2）主工具图表板模板模板点击模板工具栏按钮下面的右指三角箭头，单击该按点击模板工具栏按钮下面的右指三角箭头，单击该按钮，不松开，就可以弹出模板信息，众多画图的起点。钮，不松开，就可以弹出模板信息，众多画图的起点。8【Aromatics芳香族模板】【Bicyclics双环模板】【Bioart生物艺术模板】总结：共17个模板绘制与编辑典型化学物质结构式（1）键工具：主工具图标板上提供了九个键操作的命令，其中双键命令板中的子菜单中还包括12个键命令。利用键工具进行结构绘制操作的基本操作：首先在命令面板中选取键命令，绘制的基本操作是“点位”、“拖动”和“点击”。绘制分子结构的基本操作①键的产生：点位后，向某个方向拖动可以产生。直接单击，产生所选择类型的化学键，连续点击两键相连默认角度为120度。点位位于一键的起点（显示小蓝块），沿键拖动会产生重键。点位为于键中间，单击同样可以产生重键。官能团或元素符号的输入②元素符号的输入：键及元素文本属性的设置：（2）环工具：主工具面板中提供了10种环工具命令，其中在模板命令中还有芳香化合物模板和双环模板可以绘制环状化合物。•环的绘制•环的连接面板中选取相应的环命令后，直接在绘制区点击可产生相应的环。点住鼠标左键不放，拖动鼠标可以对环的大小，放置的角度进行自由改变。环己烷的椅式构型直接点击为水平放置，按Shift键点击可由水平变为垂直。在面板中任选一环命令，按Ctrl键点击，可以在环中产生不定域共轭圈。选择键命令或环命令，直接在环的任何一个节点处点击或拖动可以实现键的连接或环与环的点连接。选择环的一个节点，按住鼠标左键，从一个节点拖至另一个节点，可以实现环与环的双点连接。元素符号的输入与目标参数的设置与键操作类似，同样在“Structure”菜单中可以对选择的键的属性进行设定。（3）链工具选取长链工具，在需要进行的连接原子或环上点击或拖动可产生链；同时弹出链长对话框，可以选择增长链的长度。①链的绘制链长对话框②链属性的设置（4）化合物结构绘制示例CH3H3CCH3CH3CH3H3CCH3H3CCH3CH3胡萝卜素结构连接点及单键的产生长链的生成•结构的复制及旋转•两个结构的连接连接前的胡萝卜素结构CH3CH3H3CCH3CH3H3CH3CCH3CH3CH3绘制绘制修正修正图形存盘图形存盘图形旋转和缩放图形旋转和缩放检查结构错误检查结构错误结构式结构式名称名称(1)(1)名称名称结构结构(structure(structureconvertnametostructure)convertnametostructure)先靠文字输入先靠文字输入结构式结构式名称名称(2)(2)结构式结构式名称名称预测核磁共振化学位移预测核磁共振化学位移（（structure---predictstructure---predict11H-NMRshiftsH-NMRshifts））Structure—predict1H-NMRshifts分析结构估计性质分析结构估计性质（3）化学反应方程式绘制举例OHCOOHOOCCH3COOH(CH3CO)270°C80°C15min水浴图4-18复制修改得到的乙酰水杨酸结构式乙酰水杨酸合成反应方程式图4-20符...
