C-Bus智能照明控制系统设计手册VIP专享VIP免费

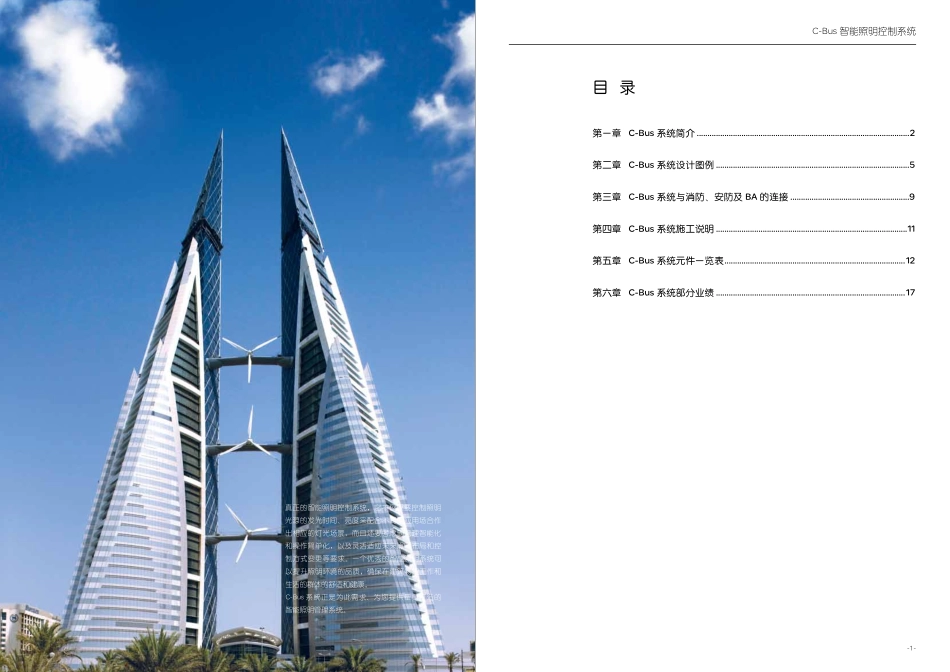

设计手册2011施耐德电气C-BUS智能照明控制系统2011.05东莞办事处电话：8676922413010西安办事处电话：862988332711重庆办事处电话：862363839700青岛办事处电话：8653285793001苏州办事处电话：8651268622550福州办事处电话：8659187114853长沙办事处电话：8673185112588沈阳办事处电话：862423964339天津办事处电话：862228408408郑州办事处电话：8637165939211大连办事处电话：8641184769100济南办事处电话：8653181678100厦门办事处电话：865922386700深圳办事处电话：8675525841022上海分公司电话：862160656699北京分公司电话：861084346699广州分公司电话：862085185188成都分公司电话：862866853777武汉办事处电话：862768850668南京办事处电话：862583198399杭州办事处电话：8657189825800施耐德电气中国SchneiderElectricChinawww.schneider-electric.cn由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们的业务部门确认以后，才对我们有约束。客户支持热线：4008101315北京市朝阳区望京东路6号施耐德电气大厦邮编:100102电话:(010)84346699传真:(010)84501130SchneiderElectricBuilding,NO.6EastWangJingRd,ChaoyangDistricBeijing100102,P.R.C.Tel:(010)84346699Fax:(010)84501130本手册采用生态纸印刷本印刷品版权归施耐德电气(中国)投资有限公司所有，不得翻版！内容如有更改，恕不另行通知！SCDOC1356-1-C-Bus智能照明控制系统真正的智能照明控制系统，它不仅仅要控制照明光源的发光时间、亮度来配合不同的应用场合作出相应的灯光场景，而且还要考虑到管理智能化和操作简单化，以及灵活适应未来照明布局和控制方式变更等要求。一个优秀的智能照明系统可以提升照明环境的品质，确保在建筑物里工作和生活的群体的舒适和健康。C-Bus系统正是为此需求、为您提供量身打造的智能照明管理系统。目录第一章C-Bus系统简介....................................................................................................2第二章C-Bus系统设计图例...........................................................................................5第三章C-Bus系统与消防、安防及BA的连接........................................................9第四章C-Bus系统施工说明..........................................................................................11第五章C-Bus系统元件一览表.....................................................................................12第六章C-Bus系统部分业绩.........................................................................................17-2-C-Bus智能照明控制系统-3-C-Bus智能照明控制系统第一章C-Bus系统简介C-Bus系统原理介绍及系统组成C-Bus系统是一个分布式、总线型的智能控制系统，主要用于对照明系统的控制。也可用于与消防、保安、门禁等系统；空调、窗帘、投影仪、电动幕布等设备联动。系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一根信号线（5类线）将它们连接成网络，连接照明控制器的网络通讯速率为9600bps。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为C-Bus信号在C-Bus系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。C-Bus系统通过控制总线将所有单元器件连接成网络。总线上不仅为每个器件提供36伏直流工作电源，还加载了控制信号。C-Bus通过系统编程使控制开关与输出回路建立逻辑对应关系，因此在设计时更加简单、方便、灵活。1.C-Bus系统协议C-Bus系统遵从国际通讯协议标准，IEEEStandard802.3‘CSMA/CD’‘CSMA/CD’即为：CarrierSense-MultipleAccess-CollisionDetectionpCarrierSense-载波监听，判断网络上是否有其他的主机正在传送信号。pMultipleAccess-多个主机连接在同一条电缆上。pCollisionDetection-防止两个或两个以上的主机同时向总线上发送信息。2.C-Bus系统组成一个C-Bus系统是由系统单元、...
