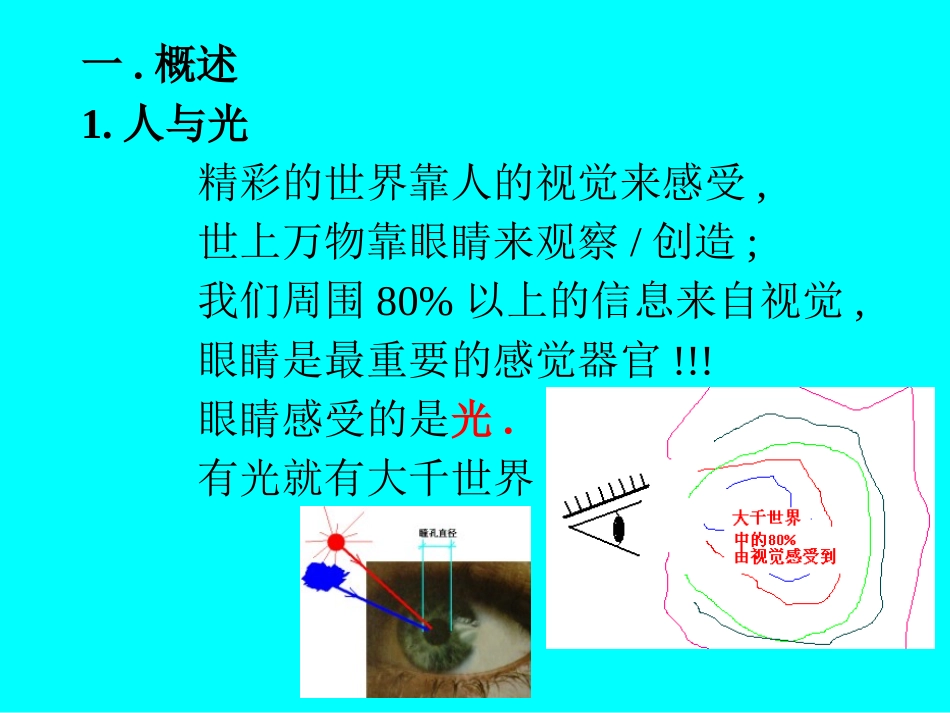

灯具的基本概念一.概述1.人与光精彩的世界靠人的视觉来感受,世上万物靠眼睛来观察/创造;我们周围80%以上的信息来自视觉,眼睛是最重要的感觉器官!!!眼睛感受的是光.有光就有大千世界.2.自然和光地球的一半是黑的.太阳光---日出而作日落而息太阳光给出的照度:露天:照度(lx):地面上几万,亮度(cd/m2):光地:几万,绿地:~7000,云彩:~10000;(太亮,刺眼)树荫下:照度(lx):地面上几千,亮度(cd/m2):几百.(最舒服：100cd/m2万岁)月光下:地面照度1-2lx;亮度:10-2-10-1cd/m2,太暗,看不清楚.纵观从亮到暗的整个范围,人眼能接受的亮度范围,跨越了6个数量级:但不能在一个视场内同时接受该跨度值.在同一视场内能接受的亮度范围,仅为3个数量级,例如:明暗跨度过小,显得平淡和朦胧;明暗跨度过大,产生眩光或艺术要求.明暗跨度较小的例子办公室的间接照明明暗跨度大的例子立面照明眩光的亮度范围3.人的活动需要合适的光线早期的活动是直接谋生存,在自然光和火光下.他们只需要光。现在的活动是间接谋生存,工作和学习---创造财富.必须在合适的照明环境中,进行各种各样的活动.他们不仅需要光，更需要光的强弱､分布和方向。4.人造光----电气光源提供了光人造光的作用:1)把黑夜变白昼;2)创造无窗的工作条件;人造光的特点:光通量小,光强变化少。但不能形成合适的照度与亮度，须组合,达到：1）与人眼需要的数值吻合；2)灵活性和多样性的满足;3）恰如其分，节约能源。但是,无法直接用光源的光线来照明,因为:1)亮度太高,大多有强烈的眩光(白炽灯和HID灯的亮度在106cd/m2),少数如荧光灯(104cd/m2)也有刺目的感觉.2)配光曲线简单,无法适合多变的实际环境.3)大多数情况下,灯向某一方向照明,直接使用的话,光线的利用率太低.4)温度和电器安全上的问题.5)配套电器要安装/使用十分方便.因此必须配上灯具后才能使用.5.灯具的基本功能和相关说明:灯具安全要求涵盖的内容让光源发出的光线好好地接过来,如:1.光学系统:包容角2.光源燃点方向3.弧管支架放置位置让光源有尽可能长的寿命电气配合供电电压,电器附件环境温度封接处温度,灯头处温度,MHL的外壳温度环境温度环境气氛粉尘,危险气体,振动电气配合1.供电电压与灯的寿命白炽灯的经验公式:卤钨灯不能降压,卤钨循环需要管壁温度(≥2500C)供电电压对灯的颜色的变化对金卤灯,供电电压的变化10%就会引起颜色变化,还会缩短寿命.原因:冷端温度变化卤化物循环不利2.电器附件1)灯座以前是使用白炽灯和高压汞灯的.现在,HID光源的出现带来的诸多变化:(1)启动电流;(2)温度;(3)触发电压;(4)潮湿环境---外墙照明,贴地使用.石英玻璃用钼箔封接处的温度(过高要氧化)2000h的话,要<3500C灯管端点<2800C.不能将光线聚焦在封接处螺口温度的限制(未标T的):E14:1350C,E27:1650C,E40:2250C.2)镇流器(1)V-A特性曲线的线性问题.(1)保证光源电参数正常,处于良好的工作状态(工作点);(2)电压升高时不损害光源HPS的V-W限制曲线线性差的镇流器就超出平行四边形(2)整流效应与相应的要求低压荧光灯和HID临近寿终前的灯管电流都会因波形不对称而产生直流分量,导致镇流器过热.整流效应中的直流分量是电流增加而致过热.现对所有的HID镇流器都有要求,试验电流下≤1800C的线圈温度.一般无法达到.现都采用加热保护器的方法.3)触发器:触发电压:1-3kv(HPS用),3-5kv(MHL用)触发形式:触发负载:20pf:光源电器一体化的灯具.1000pf:远距离(灯杆上下两端).tc:1050C,光源电器一体化的灯具.让光源把光线全部发出来1.提高电弧管温度(HID的保护套)2.环境温度的生成和控制(T5T8)3.将遮住光线的地方隐匿起来(白炽灯发黑)4.高频对荧光灯来说至关重要1.提高管壁温度放电管的保护套的功能:1)防止爆炸,用于敞开式灯具,如敞开式工厂灯;无保护套的如直泡,用于封闭式灯具2)提高放电管的环境温度,提高光效,改进色温.带防爆套不带防爆套2.环境温度与光源光通量CFL灯的ta与W､Φ､η的关系:在筒灯中应了解的数据,是何种燃点位置适合工作又将灯的光通量发挥出来.T5和T8直管型荧光灯的光通量随环境温度的变化:T8:250C,T5:350C.T8宜用敞开式灯具,T5宜用封闭式灯具.环境温度引伸出来的问题---大问题不知､晓几个例子:1)HPS路灯的效率问题(1)HPS的...
