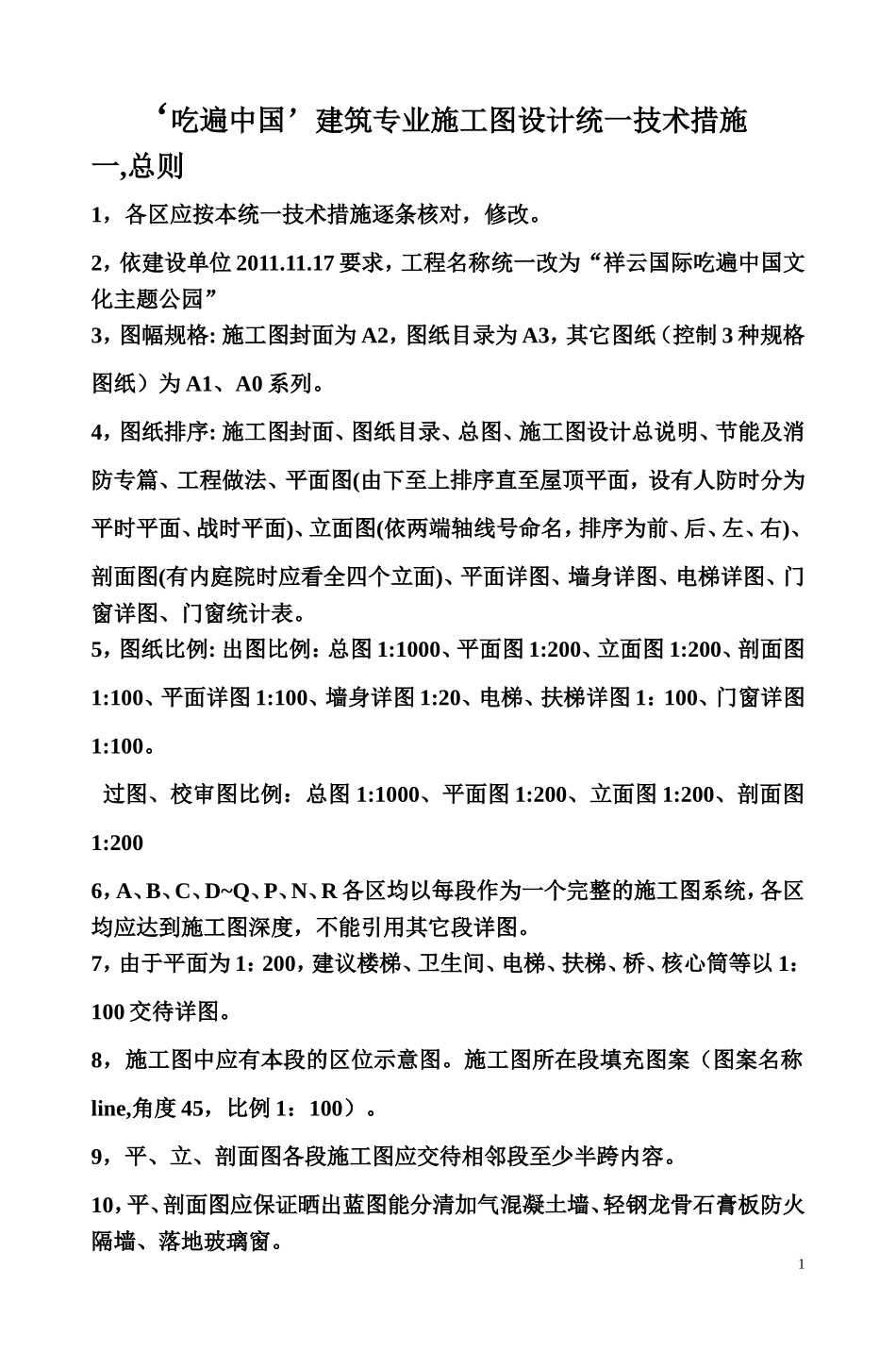

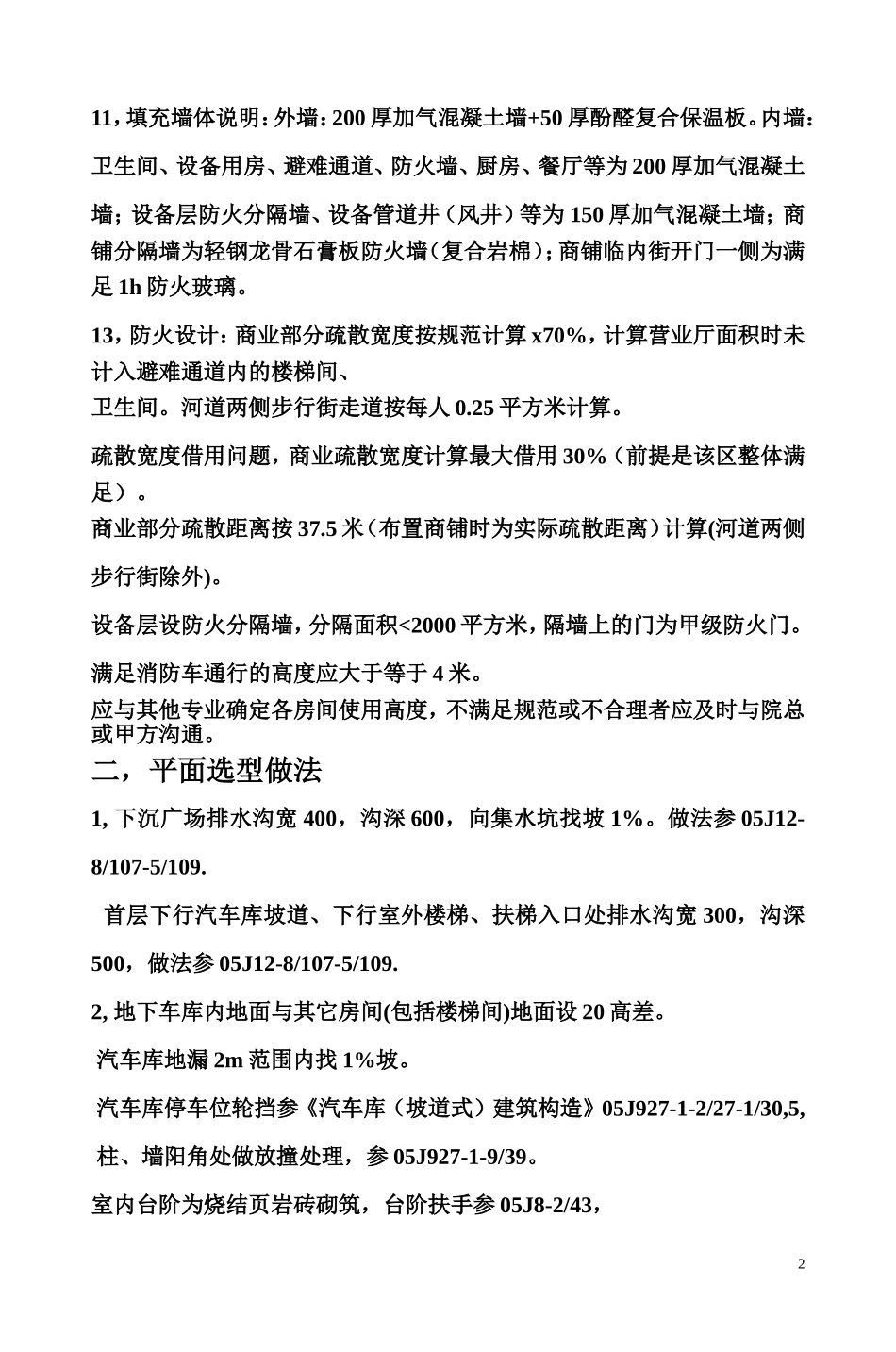

‘吃遍中国’建筑专业施工图设计统一技术措施一,总则1，各区应按本统一技术措施逐条核对，修改。2，依建设单位2011.11.17要求，工程名称统一改为“祥云国际吃遍中国文化主题公园”3，图幅规格:施工图封面为A2，图纸目录为A3，其它图纸（控制3种规格图纸）为A1、A0系列。4，图纸排序:施工图封面、图纸目录、总图、施工图设计总说明、节能及消防专篇、工程做法、平面图(由下至上排序直至屋顶平面，设有人防时分为平时平面、战时平面)、立面图(依两端轴线号命名，排序为前、后、左、右)、剖面图(有内庭院时应看全四个立面)、平面详图、墙身详图、电梯详图、门窗详图、门窗统计表。5，图纸比例:出图比例：总图1:1000、平面图1:200、立面图1:200、剖面图1:100、平面详图1:100、墙身详图1:20、电梯、扶梯详图1：100、门窗详图1:100。过图、校审图比例：总图1:1000、平面图1:200、立面图1:200、剖面图1:2006，A、B、C、D~Q、P、N、R各区均以每段作为一个完整的施工图系统，各区均应达到施工图深度，不能引用其它段详图。7，由于平面为1：200，建议楼梯、卫生间、电梯、扶梯、桥、核心筒等以1：100交待详图。8，施工图中应有本段的区位示意图。施工图所在段填充图案（图案名称line,角度45，比例1：100）。9，平、立、剖面图各段施工图应交待相邻段至少半跨内容。10，平、剖面图应保证晒出蓝图能分清加气混凝土墙、轻钢龙骨石膏板防火隔墙、落地玻璃窗。111，填充墙体说明：外墙：200厚加气混凝土墙+50厚酚醛复合保温板。内墙：卫生间、设备用房、避难通道、防火墙、厨房、餐厅等为200厚加气混凝土墙；设备层防火分隔墙、设备管道井（风井）等为150厚加气混凝土墙；商铺分隔墙为轻钢龙骨石膏板防火墙（复合岩棉）；商铺临内街开门一侧为满足1h防火玻璃。13，防火设计：商业部分疏散宽度按规范计算x70%，计算营业厅面积时未计入避难通道内的楼梯间、卫生间。河道两侧步行街走道按每人0.25平方米计算。疏散宽度借用问题，商业疏散宽度计算最大借用30%（前提是该区整体满足）。商业部分疏散距离按37.5米（布置商铺时为实际疏散距离）计算(河道两侧步行街除外)。设备层设防火分隔墙，分隔面积<2000平方米，隔墙上的门为甲级防火门。满足消防车通行的高度应大于等于4米。应与其他专业确定各房间使用高度，不满足规范或不合理者应及时与院总或甲方沟通。二，平面选型做法1,下沉广场排水沟宽400，沟深600，向集水坑找坡1%。做法参05J12-8/107-5/109.首层下行汽车库坡道、下行室外楼梯、扶梯入口处排水沟宽300，沟深500，做法参05J12-8/107-5/109.2,地下车库内地面与其它房间(包括楼梯间)地面设20高差。汽车库地漏2m范围内找1%坡。汽车库停车位轮挡参《汽车库（坡道式）建筑构造》05J927-1-2/27-1/30,5,柱、墙阳角处做放撞处理，参05J927-1-9/39。室内台阶为烧结页岩砖砌筑，台阶扶手参05J8-2/43，2楼梯及多步台阶靠墙扶手参05J8-2/73室内楼梯栏杆做法详05J8-07-33(不锈钢扶手),靠墙扶手详05J8-1/73楼梯踏步防滑条详05J8-10/82,楼梯护窗栏杆做法详05J8-1/75凡楼梯梯段之间有隔墙处，均在隔墙两侧顺梯段方向做靠墙扶手本次出图餐厅及操间布置，需甲方二次设计，并应满足餐饮及其他相关规范要求。男女卫生间蹲便器做法参05J12-1/59,卫生间洗面台做法参05J12-F/44男女卫生间座便器做法参05J12-2/61,拖布池做法参05J12-1/111男女卫生间隔断做法参05J12-2/83,洗手盆安全抓杆做法参05J13-45男卫生间小便器隔断做法参05J12-3/92,坐便器安全抓杆做法见05J13-3/55-4/5510.室内楼层变形缝见05J7-1-7/100屋面门洞台阶做法见05J5-1-1/23保温平屋面做法(1),10厚绿色地砖铺平拍实,5~8缝宽,专用勾缝砂浆DTG勾缝(2),20厚专用粘结砂浆DTA粘结砂浆铺卧(4),满铺0.15厚聚乙烯塑料薄膜一道(5),1.5厚RG防水涂料一布四涂一道(6),1.5厚RG防水涂料一布四涂一道(7),20厚DS砂浆找平层(8),1:8水泥膨胀珍珠岩找坡,最薄处30(9),80厚酚醛保温复合板(10),现浇钢筋混凝土板,随打随抹平33.非保温平屋面做法(1),做法见"保温平屋面做法"(2)~(8)(2),现浇钢筋混凝土板,随打随抹平4.非保温坡平屋面做法(1),瓦材:块瓦(2),卧瓦层:专用粘结砂浆D...
