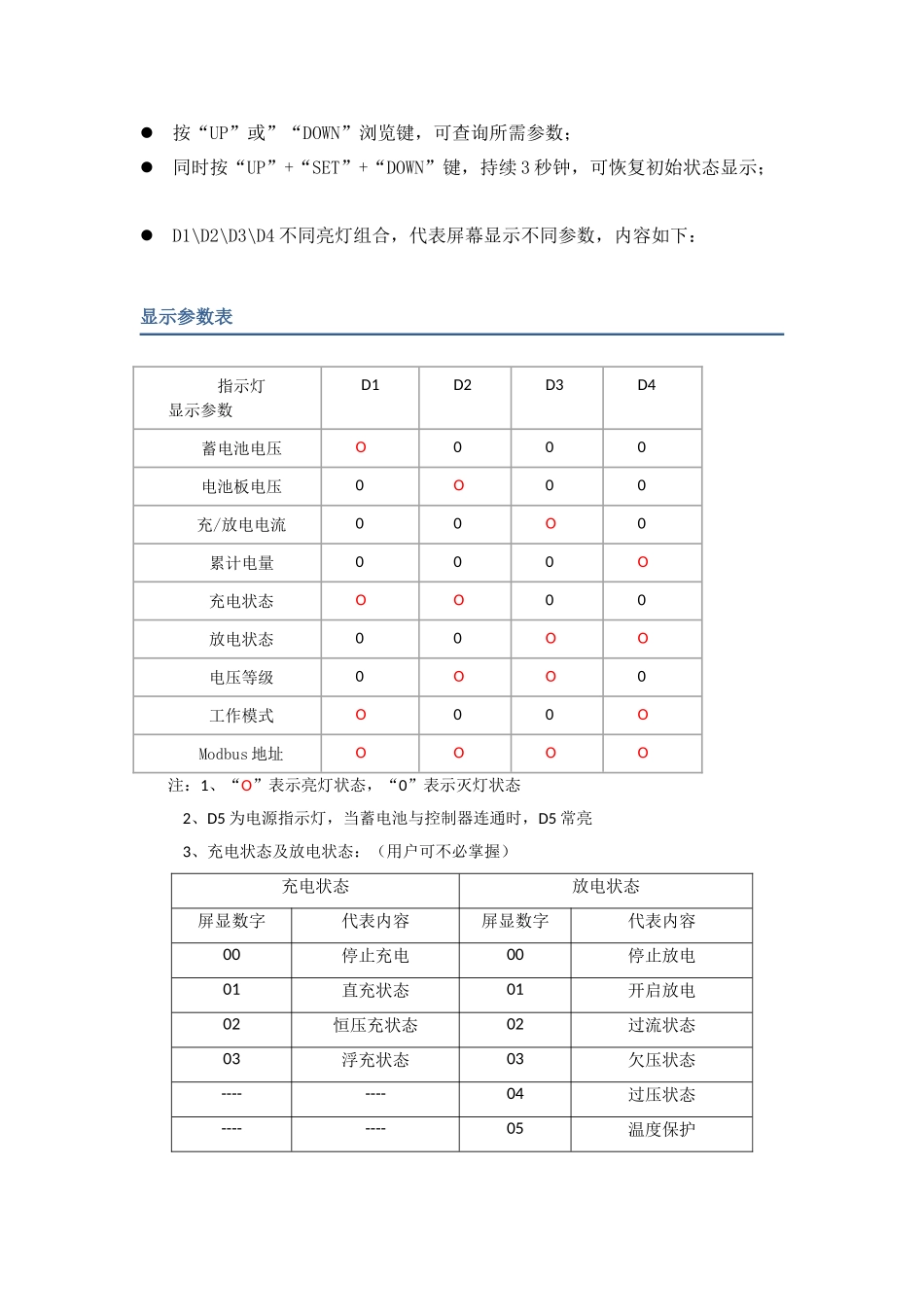

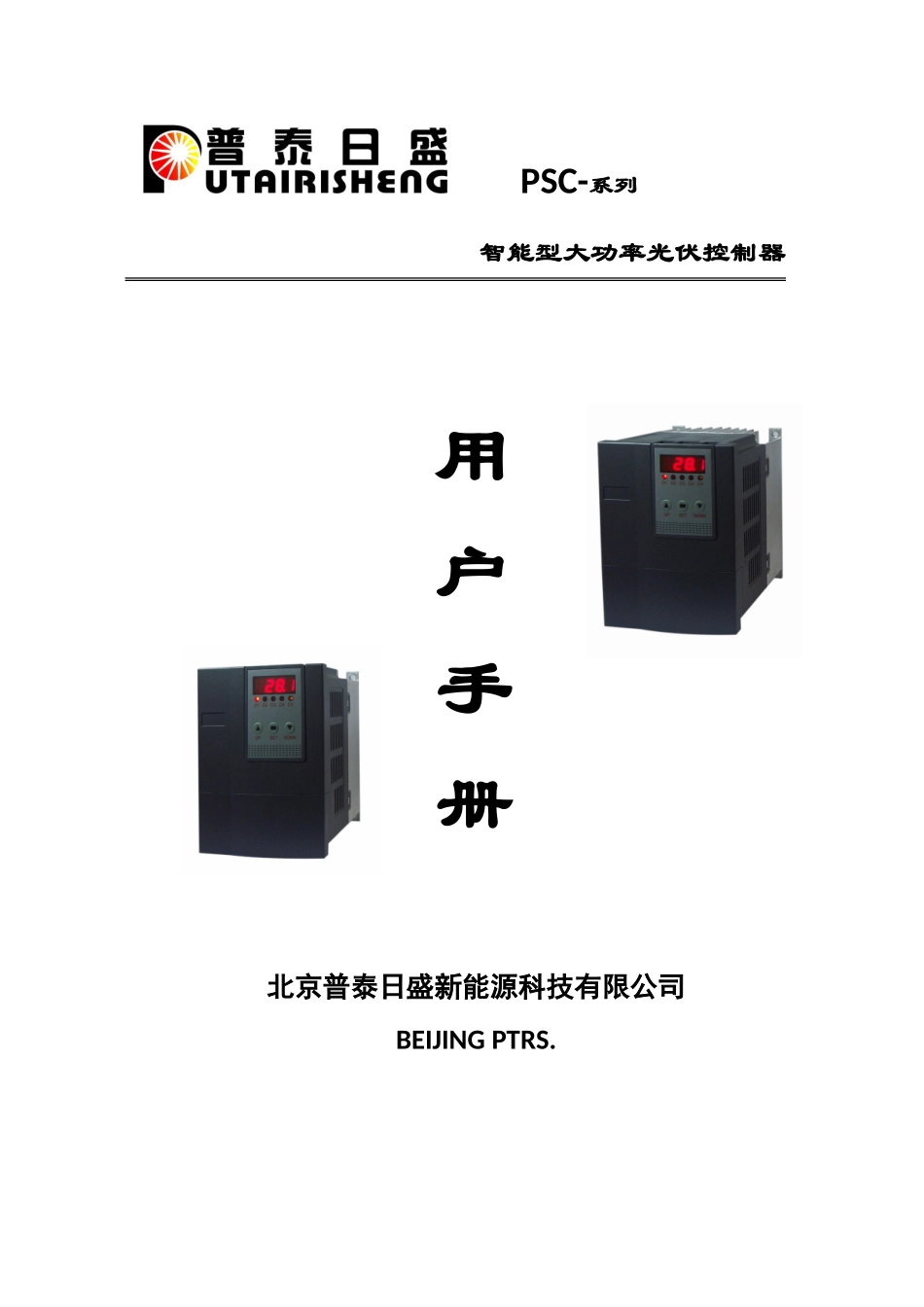

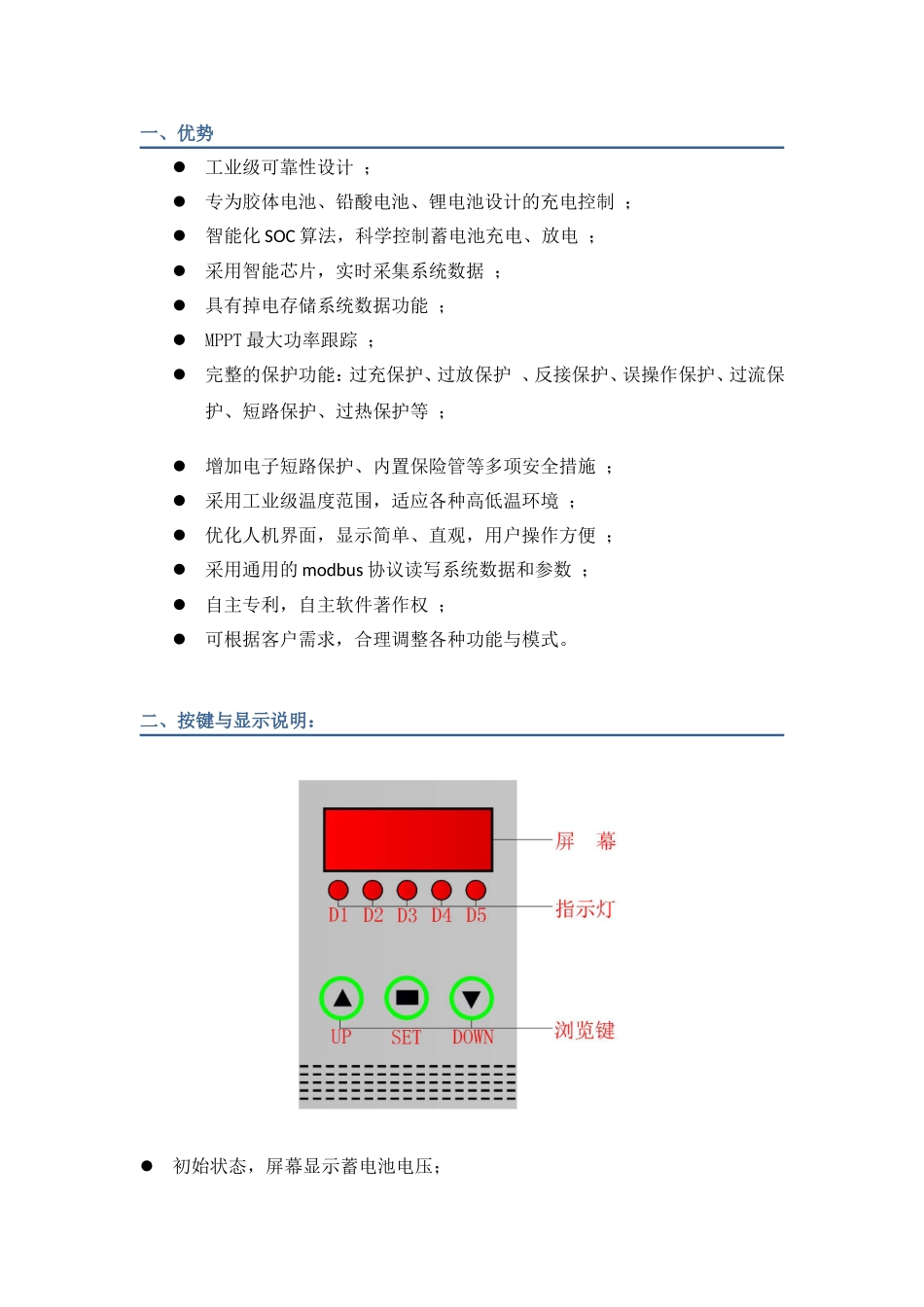

PSC-系列智能型大功率光伏控制器用户手册北京普泰日盛新能源科技有限公司BEIJINGPTRS.一、优势工业级可靠性设计；专为胶体电池、铅酸电池、锂电池设计的充电控制；智能化SOC算法，科学控制蓄电池充电、放电；采用智能芯片，实时采集系统数据；具有掉电存储系统数据功能；MPPT最大功率跟踪；完整的保护功能：过充保护、过放保护、反接保护、误操作保护、过流保护、短路保护、过热保护等；增加电子短路保护、内置保险管等多项安全措施；采用工业级温度范围，适应各种高低温环境；优化人机界面，显示简单、直观，用户操作方便；采用通用的modbus协议读写系统数据和参数；自主专利，自主软件著作权；可根据客户需求，合理调整各种功能与模式。二、按键与显示说明：初始状态，屏幕显示蓄电池电压；按“UP”或”“DOWN”浏览键，可查询所需参数；同时按“UP”+“SET”+“DOWN”键，持续3秒钟，可恢复初始状态显示；D1\D2\D3\D4不同亮灯组合，代表屏幕显示不同参数，内容如下：显示参数表指示灯显示参数D1D2D3D4蓄电池电压O000电池板电压0O00充/放电电流00O0累计电量000O充电状态OO00放电状态00OO电压等级0OO0工作模式O00OModbus地址OOOO注：1、“O”表示亮灯状态，“0”表示灭灯状态2、D5为电源指示灯，当蓄电池与控制器连通时，D5常亮3、充电状态及放电状态：（用户可不必掌握）充电状态放电状态屏显数字代表内容屏显数字代表内容00停止充电00停止放电01直充状态01开启放电02恒压充状态02过流状态03浮充状态03欠压状态--------04过压状态--------05温度保护4、工作模式分两种，充电模式屏幕显示“CHARG”，放电模式屏幕显示“LOAD”。三、接线方式：1、打开控制器下端盖，接线端子结构如下图；2、蓄电池n只串并联完毕后，测量蓄电池组电压是否正常。如果正常，把其中的正极线接到BAT+，把负极线接到GND；3、电池板n块串并联完毕后，测量电池板组电压是否正常，如果正常，把其中的正极接到IN+/OUT+，负极接到GND。四、技术参数表控制器型号PSC-30PSC--40PSC--60PSC-80电压等级（DC）12V/24V/36V/48V/110V/220V额定充电电流(A)30406080额定放电电流(A)30406080瞬间浪涌电流60A806080最大脉冲电流180200工作温度-55℃…60℃重量1.3Kg尺寸170*125*135mm防护等级IP22
