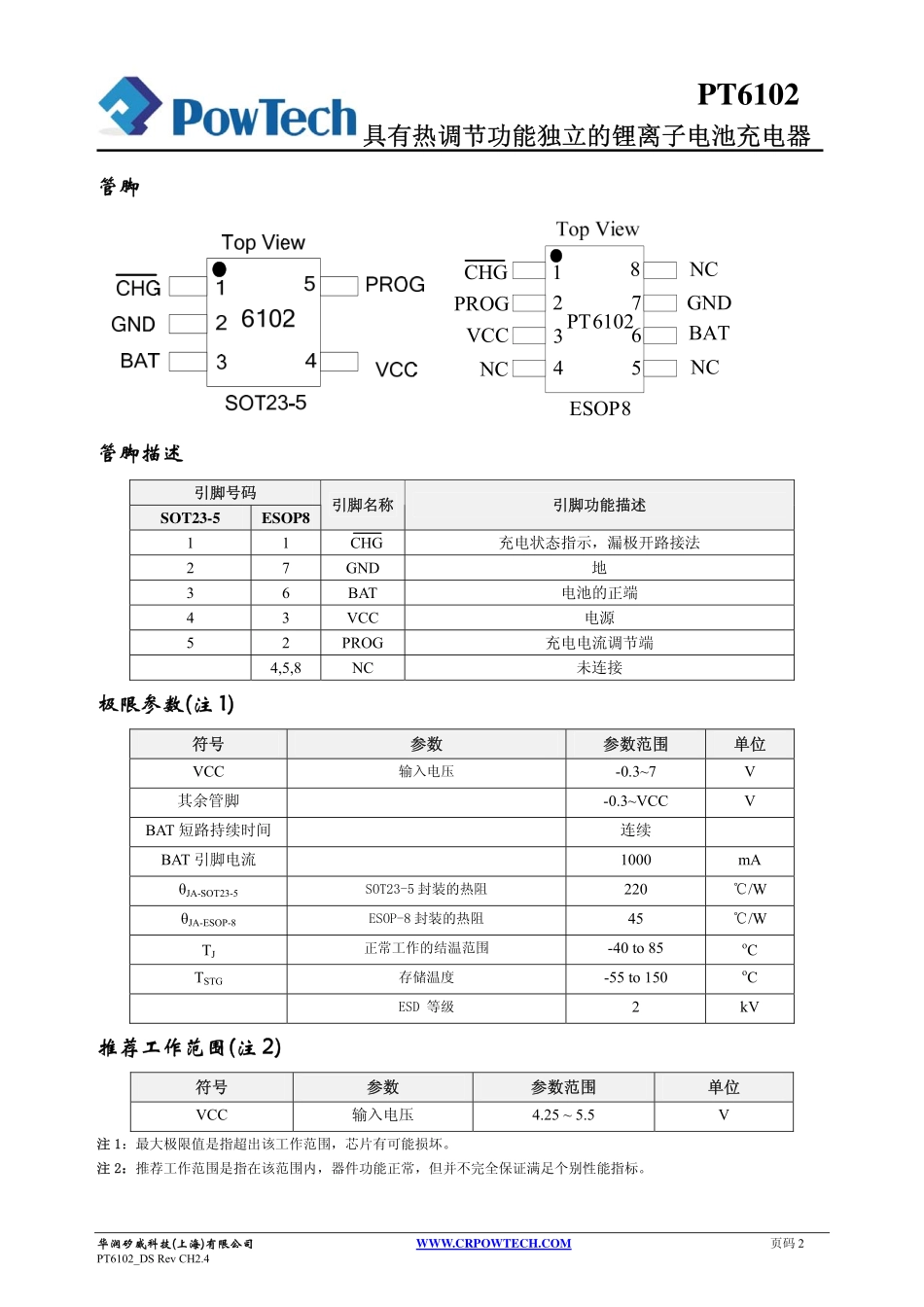

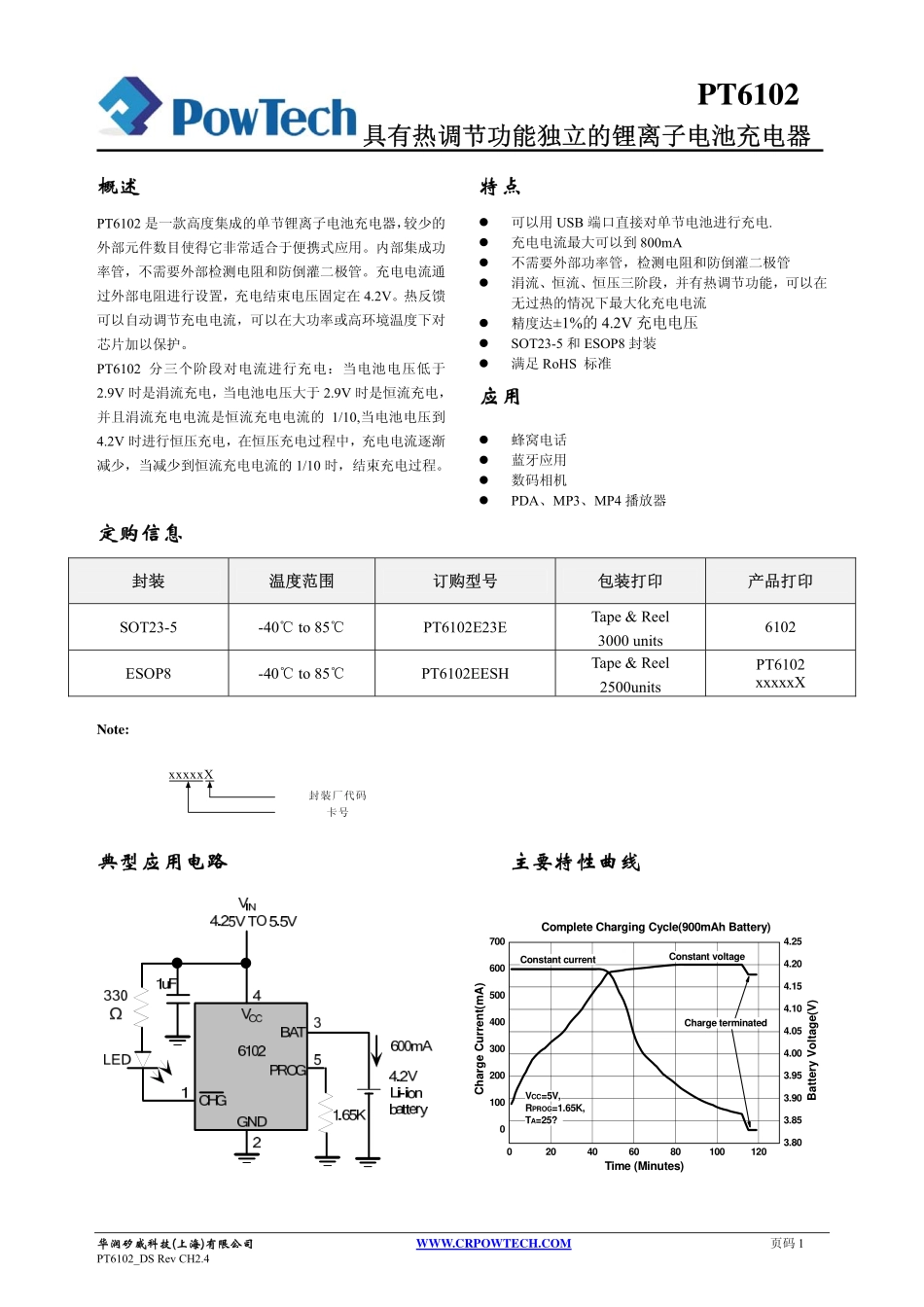

具有热调节功能独立的锂离子电池充电器华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM页码1PT6102_DSRevCH2.4PT6102概述PT6102是一款高度集成的单节锂离子电池充电器，较少的外部元件数目使得它非常适合于便携式应用。内部集成功率管，不需要外部检测电阻和防倒灌二极管。充电电流通过外部电阻进行设置，充电结束电压固定在4.2V。热反馈可以自动调节充电电流，可以在大功率或高环境温度下对芯片加以保护。PT6102分三个阶段对电流进行充电：当电池电压低于2.9V时是涓流充电，当电池电压大于2.9V时是恒流充电，并且涓流充电电流是恒流充电电流的1/10,当电池电压到4.2V时进行恒压充电，在恒压充电过程中，充电电流逐渐减少，当减少到恒流充电电流的1/10时，结束充电过程。特点�可以用USB端口直接对单节电池进行充电.�充电电流最大可以到800mA�不需要外部功率管，检测电阻和防倒灌二极管�涓流、恒流、恒压三阶段，并有热调节功能，可以在无过热的情况下最大化充电电流�精度达±1%的4.2V充电电压�SOT23-5和ESOP8封装�满足RoHS标准应用�蜂窝电话�蓝牙应用�数码相机�PDA、MP3、MP4播放器定购信息封装温度范围订购型号包装打印产品打印SOT23-5-40℃to85℃PT6102E23ETape&Reel3000units6102ESOP8-40℃to85℃PT6102EESHTape&Reel2500unitsPT6102xxxxxXNote:典型应用电路主要特性曲线02040608010012001002003004005006007003.803.853.903.954.004.054.104.154.204.25CompleteChargingCycle(900mAhBattery)ChargeterminatedConstantvoltageChargeCurrent(mA)Time(Minutes)ConstantcurrentVCC=5V,RPROG=1.65K,TA=25?BatteryVoltage(V)xxxxxX封装厂代码卡号具有热调节功能独立的锂离子电池充电器华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM页码2PT6102_DSRevCH2.4PT6102管脚PT61021234567VCCPROGBATGNDESOP8CHG8NCNCNC管脚描述引脚号码SOT23-5ESOP8引脚名称引脚功能描述11CHG充电状态指示，漏极开路接法27GND地36BAT电池的正端43VCC电源52PROG充电电流调节端4,5,8NC未连接极限参数(注1)符号参数参数范围单位VCC输入电压-0.3~7V其余管脚-0.3~VCCVBAT短路持续时间连续BAT引脚电流1000mAθJA-SOT23-5SOT23-5封装的热阻220℃/WθJA-ESOP-8ESOP-8封装的热阻45/W℃TJ正常工作的结温范围-40to85oCTSTG存储温度-55to150oCESD等级2kV推荐工作范围(注2)符号参数参数范围单位VCC输入电压4.25~5.5V注1：最大极限值是指超出该工作范围，芯片有可能损坏。注2：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。具有热调节功能独立的锂离子电池充电器华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM页码3PT6102_DSRevCH2.4PT6102电气参数(注3，4，5)无特别说明VCC=5V,TA=25℃符合参数条件最小值典型值最大值单位VCC输入电源电压4.255.5V充电模式(Note6),RPROG=10K200500μA待机模式(充电结束)100200μAICC输入电源电流关断模式:未接RPROG,VCC
