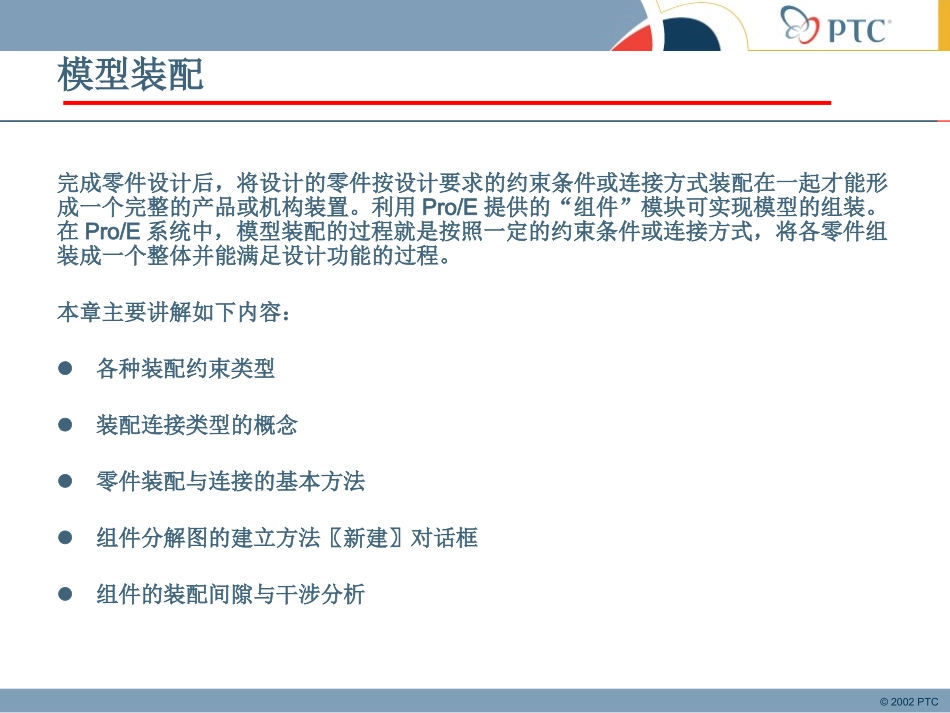

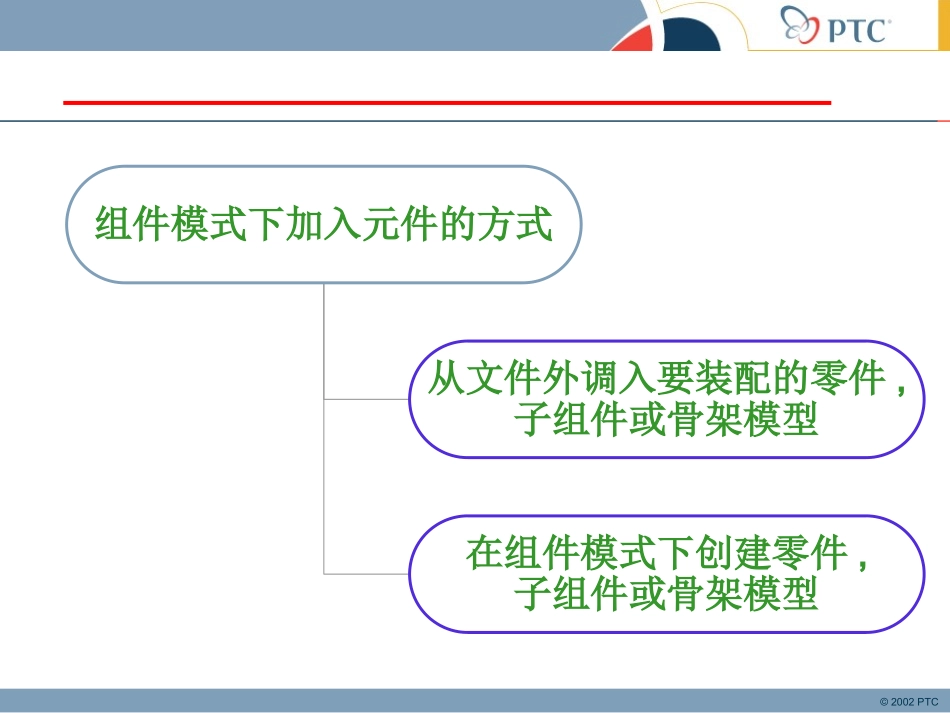

装配设计©2002PTC模型装配完成零件设计后，将设计的零件按设计要求的约束条件或连接方式装配在一起才能形成一个完整的产品或机构装置。利用Pro/E提供的“组件”模块可实现模型的组装。在Pro/E系统中，模型装配的过程就是按照一定的约束条件或连接方式，将各零件组装成一个整体并能满足设计功能的过程。本章主要讲解如下内容：各种装配约束类型装配连接类型的概念零件装配与连接的基本方法组件分解图的建立方法〖新建〗对话框组件的装配间隙与干涉分析©2002PTC组件模式下加入元件的方式从文件外调入要装配的零件,子组件或骨架模型在组件模式下创建零件,子组件或骨架模型©2002PTC组件特征基准特征管道修饰特征不增加材料的用户定义特征组件特征不包含在任何零件中©2002PTC零件设计完后可以通过零件之间一定的配合零件设计完后可以通过零件之间一定的配合关系，按产品的要求将他们组合装配起来，形成关系，按产品的要求将他们组合装配起来，形成一个合格完整的产品一个合格完整的产品。装配文件名的扩展名为：.asm零件装配设计的一般过程用于装配的有零件装配后©2002PTC装配模块简介按新建工具点此即可进入装配模块装配界面如图:常用工具:©2002PTC在组件模块工作环境中，单击按钮或单击菜单【插入】→【元件】→【装配】命令，在弹出的〖打开〗对话框中选择要装配的零件后，单击【打开】按钮，系统显示元件放置操控板。©2002PTC移动：使用〖移动〗面板可移动正在装配的元件，使元件的取放更加方便。当〖移动〗面板处于活动状态时，将暂停所有其他元件的放置操作。要移动参与组装的元件，必须封装或用预定义约束集配置该元件。在〖移动〗面板中，可使用下列选项：运动类型：选择运动类型。默认值是“平移”。定向模式：重定向视图。平移：在平面范围内移动元件。旋转：旋转元件。调整：调整元件的位置。©2002PTC在视图平面中相对：相对于视图平面移动元件，这是系统默认的移动方式。运动参照：选择移动元件的移动参照。平移/旋转/调整参照：选择相应的运动类型出现对应的选项。相对：显示元件相对于移动操作前位置的当前位置。挠性：此面板仅对于具有预定义挠性的元件是可用的。属性：显示元件名称和元件信息。©2002PTC1．“元件操作”→主要是对装配件进行复制/成组/合并/删除等等操作。2．“编辑位置”、“分解视图”→主要是创建并修改装配件的爆炸图。3．“装配”、“创建”→主要是调入零件开始创建装配件、在装配件的基础上再新建新的三维特征，如倒圆角等等。常用的几个命令的功能描述如下：©2002PTC元件操作命令的调用分解命令的调用装配/创建命令的调用装配创建●©2002PTC零件装配的约束零件之间的装配关系称：约束常用约束有：装配提示信息，它有：●没有约束●部分约束●完全约束没有约束©2002PTC装配约束类型零件的装配过程，实际上就是一个约束限位的过程，根据不同的零件模型及设计需要，选择合适的装配约束类型，从而完成零件模型的定位。一般要完成一个零件的完全定位，可能需要同时满足几种约束条件。Pro/ENGINEERWildfire提供了十几种约束类型，供用户选用。要选择装配约束类型，只需在元件放置操控板的约束类型栏中，单击按钮，在弹出的下拉列表中选择相应的约束选项即可。©2002PTC1．匹配所谓“匹配”就是指两零件指定的平面或基准面重合或平行（当偏移值不为零时两面平行，当偏移值为零时两面重合）且两平面的法线方向相反。使用“匹配”约束方式且偏移值为0的两面配合情况（选择圆台的上端面和直角模型底座的上表面，如图中箭头所示）。©2002PTC为使用“匹配”约束方式且偏移值不为0时的两面配合情况。在主窗口中双击元件,可以出现两参考面之间的偏距数值©2002PTC2．对齐使两零件指定的平面、基准面、基准轴、点或边重合或共线。为“对齐”方式且偏移值为0时两面配合情况。©2002PTC©2002PTC3．插入“插入”约束使两零件指定的旋转面共旋转中心线，具有旋转面的模型有圆柱、圆台、球等。“插入”约束方式的一个例子，在选定“插入”约束后，分别选择直角模型中孔特征的内表面和圆柱模型侧表面即可完成“插入...
