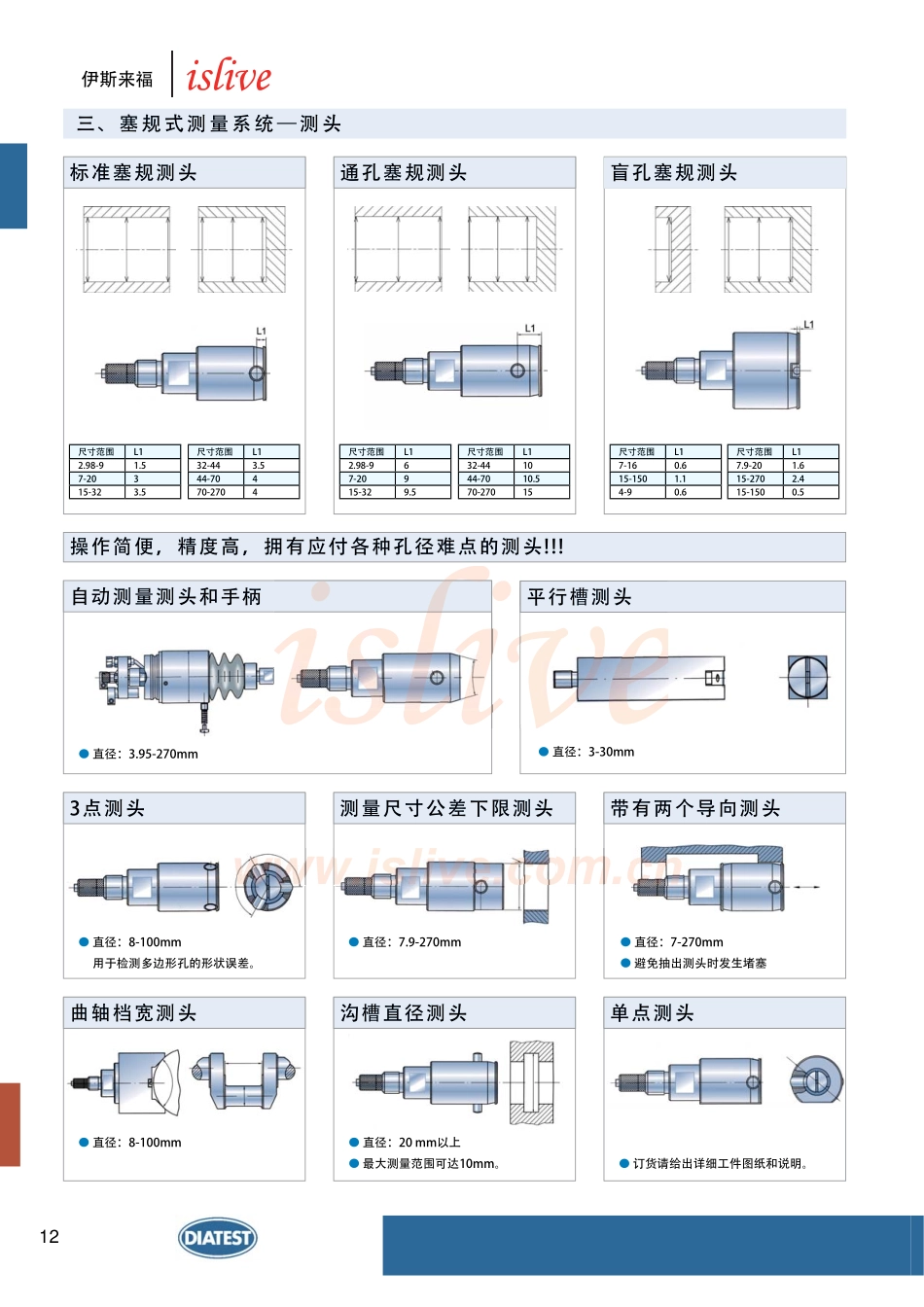

11三、塞规式测量系统简介DIATEST塞规式测量系统特有的导向体设计，保证了测量结果的可靠性，解决了孔径测量的对中难题，最大限度地减少了人为因素对测量结果的影响，可方便、快速、准确得出测量结果测头为非标定制，按图纸及使用要求加工制作！技术参数公称直径（mm）两点量程（mm）三点量程（mm）盲孔量程（mm）Φ2.0-9.0+0.1--Φ7.0-20.0+0.15+0.15+0.15Φ15.0-100.0+0.2+0.2+0.15Φ100.0-150.0+0.2-+0.15Φ150.0-270.0+0.2--根据尺寸不同，量程可加至0.8mm加大测量范围和特殊形式会让测量精度降低。订货示例：测头的订货尺寸（名义尺寸=孔的最小尺寸）例如：Φ35D7=Φ35+0.08/+0.105。测头名义尺寸=35.080。Φ35H4=Φ35+0/+0.007。测头名义尺寸=35.000。结构图精度重复性：两点式≤0.001mm，三点式≤0.002mm。线性：两点式=1%，三点式=3%，盲孔式=2%。特性测量方法：比较法测量，环规为校准件测头：内置两瓣式测量结构，带镀硬铬导向圆柱，实现快速测量，旋转可查看圆度，上下查看锥度，无需寻找最小值。测点：标准测点为硬质合金，可根据不同使用环境及寿命要求更换材质。测力：恒定弹簧测力，测量结果不受人为因素影响。测针：内置硬质合金测针带有特殊锥度，将径向变化1:1传递至显示装置中。手柄：多种手柄选择，具有隔热的特点，可减少温度对测量值的影响。环规：按德国环规制作标准DIN2250-C附件：转角，深度延长杆，旋转，浮动，深度挡块等。显示：显示装置连接孔径为Φ8h6，适合连接数显装置进一步处理数据。：：：liveisllivelivelivelive精度重复性：两点式≤0.001mm，复性：两点式≤0.001mlive量值的影响。环规：按德国环规制作标准DI附件：转角，深度延长杆，旋显示：显示装置连接孔径：显示装置连接孔径一步处理数据。一步处理数iwww.islivevwww.islivwwwislivwwvwwwwwwwwwwislivislivislivw.wv+0.15+0.15e.com.cnecomcnecomcn结构图co伊斯来福12三、塞规式测量系统—测头标准塞规测头通孔塞规测头盲孔塞规测头尺寸范围L12.98-91.57-20315-323.5尺寸范围L132-443.544-70470-2704尺寸范围L12.98-967-20915-329.5尺寸范围L132-441044-7010.570-27015尺寸范围L17-160.615-1501.14-90.6尺寸范围L17.9-201.615-2702.415-1500.5操作简便，精度高，拥有应付各种孔径难点的测头!!!自动测量测头和手柄直径：3.95-270mm平行槽测头直径：3-30mm3点测头直径：8-100mm用于检测多边形孔的形状误差。测量尺寸公差下限测头直径：7.9-270mm带有两个导向测头直径：7-270mm避免抽出测头时发生堵塞曲轴档宽测头直径：8-100mm沟槽直径测头直径：20mm以上最大测量范围可达10mm。单点测头订货请给出详细工件图纸和说明。isliiiliilivevww.islive.comwomw.islive.comm.cm13三、塞规式测量系统—测头及附件圆锥孔测头直径：4-100mm测量锥孔时必须使用深度限位。外径测头直径：20-100mm。带有两个导向体测头直径：3.95-270mm帮助测量浅孔时对中。转角附件适用于：系列6,10，角度：45,60,90。当测量空间有限制时使用。深度限位直径：3-220。当对某一深度直径有要求时使用。转接头可在螺纹连接不同的测头中转换。为了保证精度，同样少不了以下附件的功劳!!!多截面测头小尺寸测量测头标准塞规形式，盲孔塞规形式名义直径（mm）LM（mm）L1（mm）L1(盲孔)（mm）L（mm）Φ2.25-2.5021.51.10.530.5Φ＞2.50-2.9827.01.40.535.8平行槽测量形式名义直径（mm）LM（mm）L1（mm）L（mm）Φ1.0-1.54.50.824.7Φ＞1.5-2.494.51.130.5Φ＞2.49-3.04.51.435.8ivisliivevevevevevevevevevevevevev标准塞义直径（mmLM（mm）Φ2.25-2.5021.5www.islive.com.cnwwwislivewwwisliveomcnomcn伊斯来福14三、塞规式测量系统—手柄、显示表手柄可调测力手柄：此手柄弹簧部分以M2.5的螺纹连接到显示表的表径上。通过调节弹簧控制此部分。反复试验确定正确的测力。确定最小测力的基本方法是必须保证可以接受的重复精度。标准手柄：此手柄为标准款，不具备其它特殊功能。带护表套手柄：此手柄带有硬塑料护表套，防止显示表与硬物接触。可测深度手柄：此手柄可以同时完成孔径和深度的测量任务。结合TD深度规的手柄设计和BMD...
