成都大学期末考试钢结构计算题VIP免费

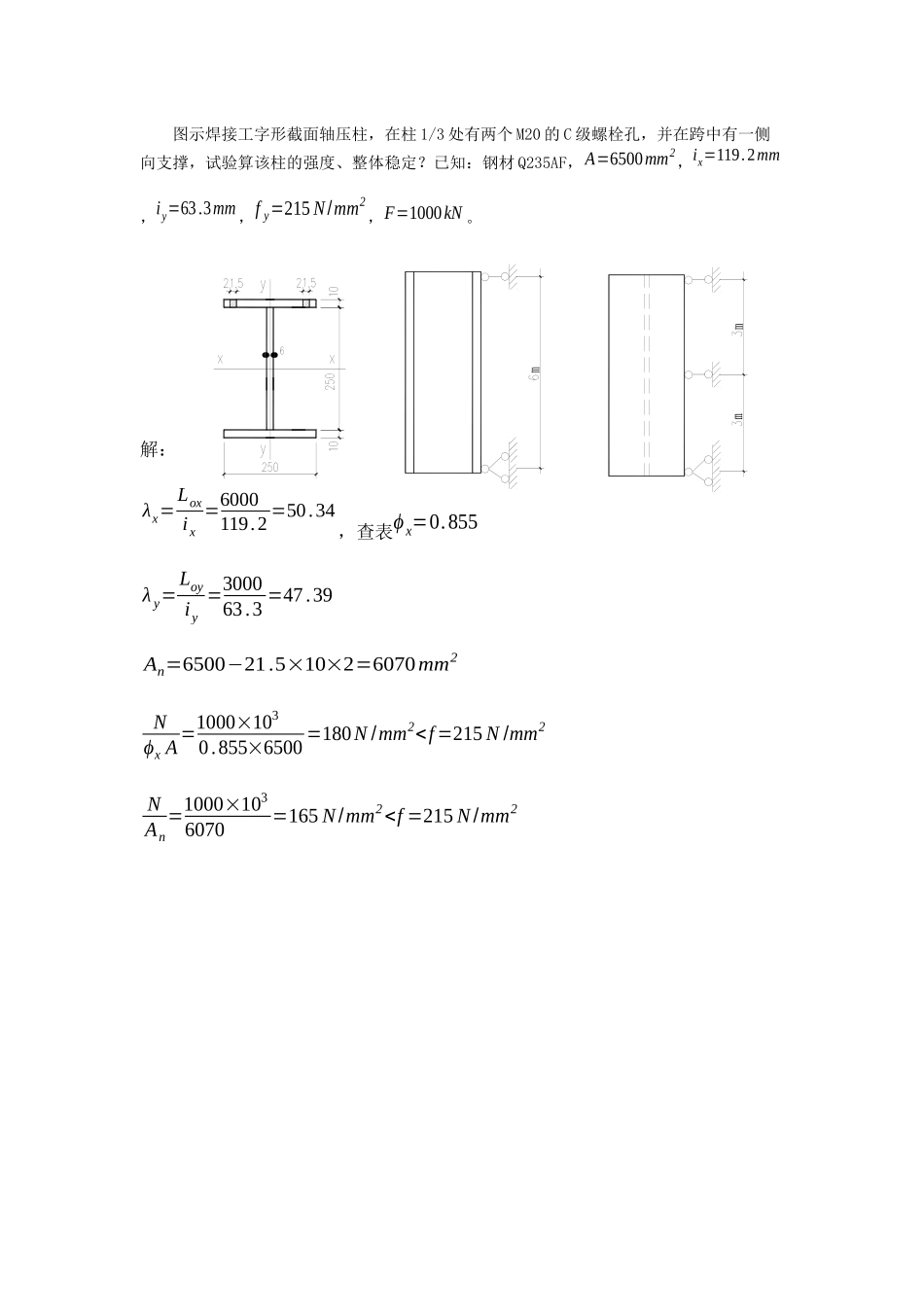

图示焊接工字形截面轴压柱，在柱1/3处有两个M20的C级螺栓孔，并在跨中有一侧向支撑，试验算该柱的强度、整体稳定？已知：钢材Q235AF，A=6500mm2，ix=119.2mm，iy=63.3mm，fy=215N/mm2，F=1000kN。解：λx=Loxix=6000119.2=50.34，查表ϕx=0.855λy=Loyiy=300063.3=47.39An=6500−21.5×10×2=6070mm2NϕxA=1000×1030.855×6500=180N/mm20.6（2分）ϕb'=1.07−0.2823.40=0.987（1分）Mxϕb'Wx=1200×1060.987×4.17×106=291.6Nmm20.6ϕb'=1.07−0.282ϕb=1.07−0.2823.35=0.986Mxϕb'Wx=900×1060.986×5218×103=175N/mm2＜f=215N/mm2满足试验算图示压弯构件弯矩作用平面外的整体稳定性，钢材为Q235，F=900kN，（设计值），偏心距e1=150mm，e2=100mm，βtx=0.65+0.35M2M1，ϕb=1.07−λy244000×fy235≤1.0，跨中翼缘上有一侧向支撑E=206×103N/mm2，f=2...
