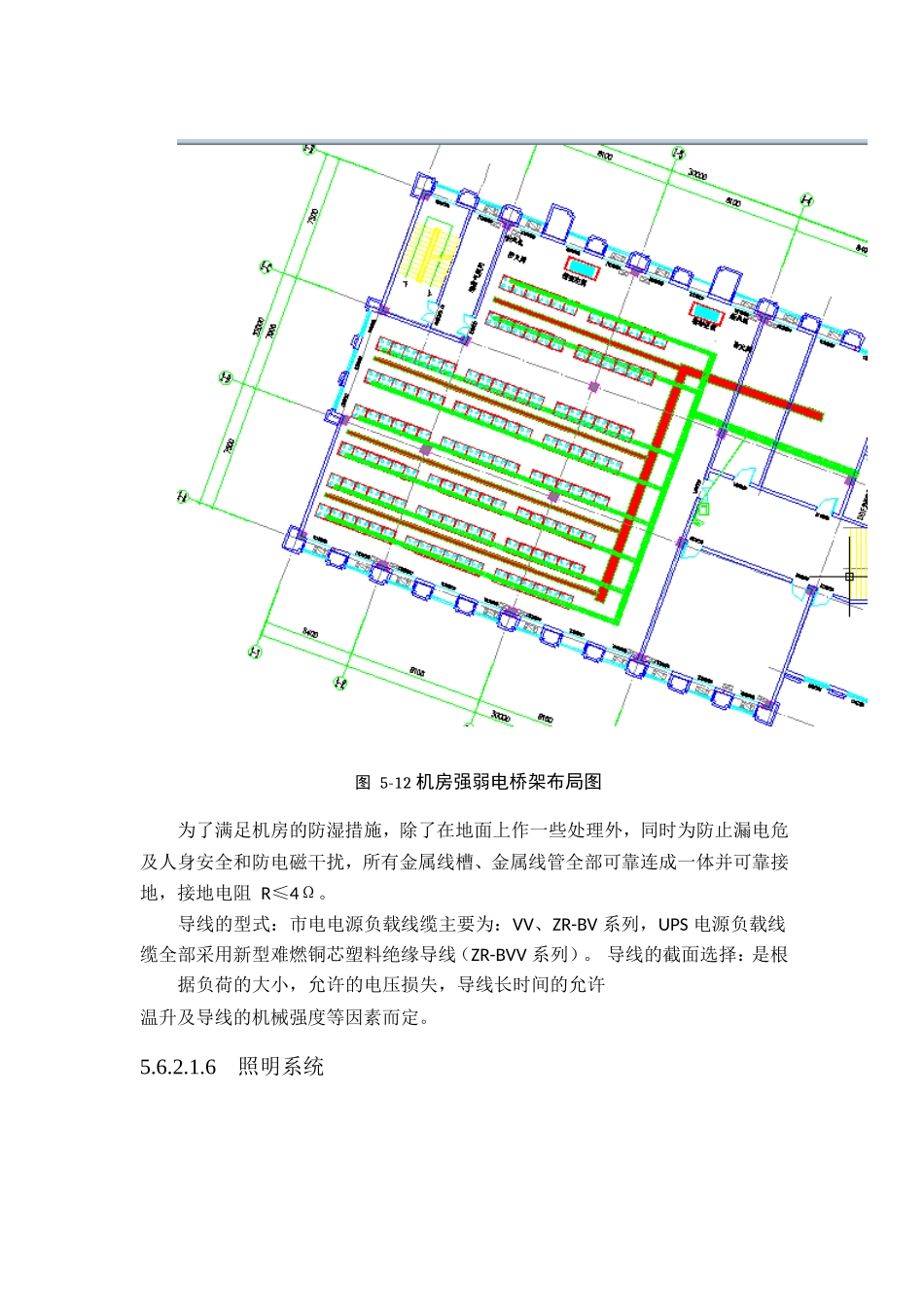

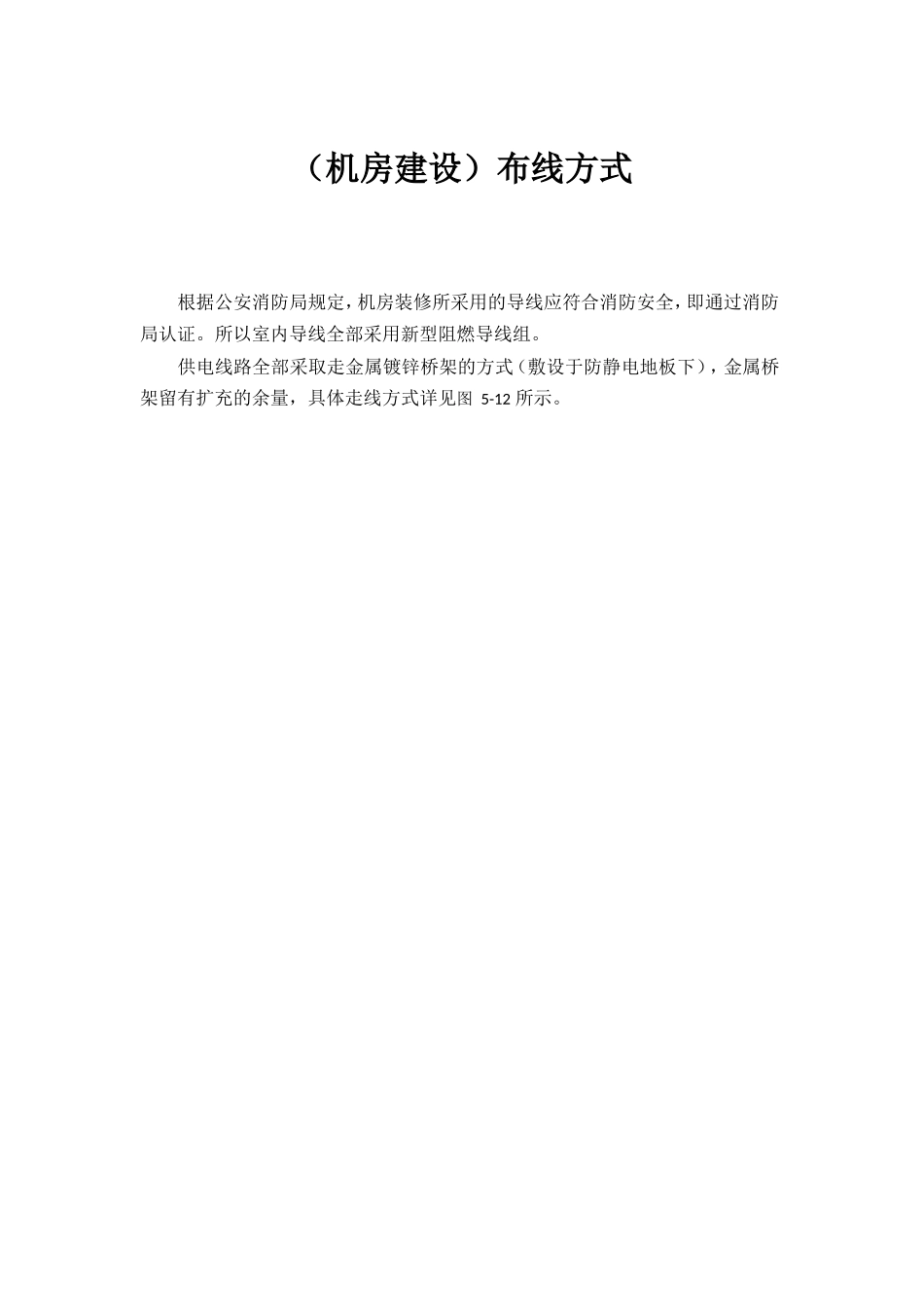

（机房建设）布线方式根据公安消防局规定，机房装修所采用的导线应符合消防安全，即通过消防局认证。所以室内导线全部采用新型阻燃导线组。供电线路全部采取走金属镀锌桥架的方式（敷设于防静电地板下），金属桥架留有扩充的余量，具体走线方式详见图5-12所示。图5-12机房强弱电桥架布局图为了满足机房的防湿措施，除了在地面上作一些处理外，同时为防止漏电危及人身安全和防电磁干扰，所有金属线槽、金属线管全部可靠连成一体并可靠接地，接地电阻R≤4Ω。导线的型式：市电电源负载线缆主要为：VV、ZR-BV系列，UPS电源负载线缆全部采用新型难燃铜芯塑料绝缘导线（ZR-BVV系列）。导线的截面选择：是根据负荷的大小，允许的电压损失，导线长时间的允许温升及导线的机械强度等因素而定。5.6.2.1.6照明系统1、指挥大厅指挥大厅内的照明系统是一个独立的系统，与大楼的照明系统分开，设有独立的照明配电箱，由中心机房内的动力配电柜（AP1）供电。灯具光线均匀，且能起到减小眩光对工作人员视力影响的作用。光源采用四通松下、飞利浦或美国通用日光灯管。DLP拼接屏幕前面四米内为暗区，不安装日光灯管。可安装内藏式筒灯，平行于DLP拼接屏幕排列，单独可控开与关。灯光不直接照射到屏幕上。整个大厅的灯按平行于屏幕方向分组进行控制，不选用较强光源。大厅前后两侧可能射入的光线（如窗户），设计有必要的遮挡（如窗帘等）。指挥大厅地面照度：≥200lx，人员工作区地面照度：≥500lx，中心室内不允许直接阳光直射。2、中心机房及其它功能区房间根据实际使用情况及《电子计算机机房设计规范》GB50174-2008，按以下照度进行建设：房内平均照度500lx，均匀度大于70%；电源室及其他辅助功能间照度不小于300lx；机房疏散指示灯、安全出口标志灯照度大于5lx；应急备用照明照度不小于5lx。房内灯盘拟选用3×40W优质电子安全防火镇流器灯盘。A、照明的照度标准符合下列规定：（1）主机房的平均照度可按200、300、500lx取值，服务器组机房地面照度：≥500lx。（2）基本工作间、第一类辅助房间的平均照度可按100、150、200lx取值。（3）第二、三类辅助房间按现行照明设计标准的规定取值。B、眩光限制标准可按下所示，分为三级。表5-12机房眩光限制标准眩光限制等级眩光程度适用场所Ⅰ无眩光主机房、基本工作间Ⅱ有轻微眩光第一类辅助房间Ⅲ有眩光感觉第二、三类辅助房间主机房、基本工作间宜采用下列措施限制工作面上的反射眩光和作业面上的光幕反射。（1）采用发光表面积大、亮度低、光扩散性能好的灯具；（3）视觉作业处家具和工作房间内采用无光泽表面；（3）使视觉作业不处在照明光源与眼睛形成的镜面反射角上。C、工作区（如办公室、决策室等）内一般照明的均匀度（最低照度与平均照度之比）不宜小于0.7。非工作区的照度不宜低于工作区平均照度的1/5。D、设备机房等室内设置备用照明，其照度宜为一般照明的1/10。备用照明宜为一般照明的一部分。E、设备机房等设置疏散照明和安全出口标志灯，其照度不低于5lx。F、照明线路宜穿钢管暗敷或在吊顶内穿钢管明敷。G、大面积照明场所的灯具宜分区、分段设置开关。3、应急照明应急照明灯具采用冷光源射灯，采用与市电连锁自动控制的方式。即在正常情况下熄灭，一旦市电停电时则立即自动投入。事故照明电源由中心机房内的UPS供给。指挥大厅内的应急照明系统自成一体，它仅作为市电停电及紧急事故情况时，工作人员应急工作照明用和安全撤离使用，因此对它的照度要求较低，大于10lx。机房具备应急照明系统，包括应急照明灯和消防疏散指示灯。按照GB/T2887-2000《电子计算机场地通用规范》的要求，应急备用照明照度不小于30lx。应急照明与消防联动。
