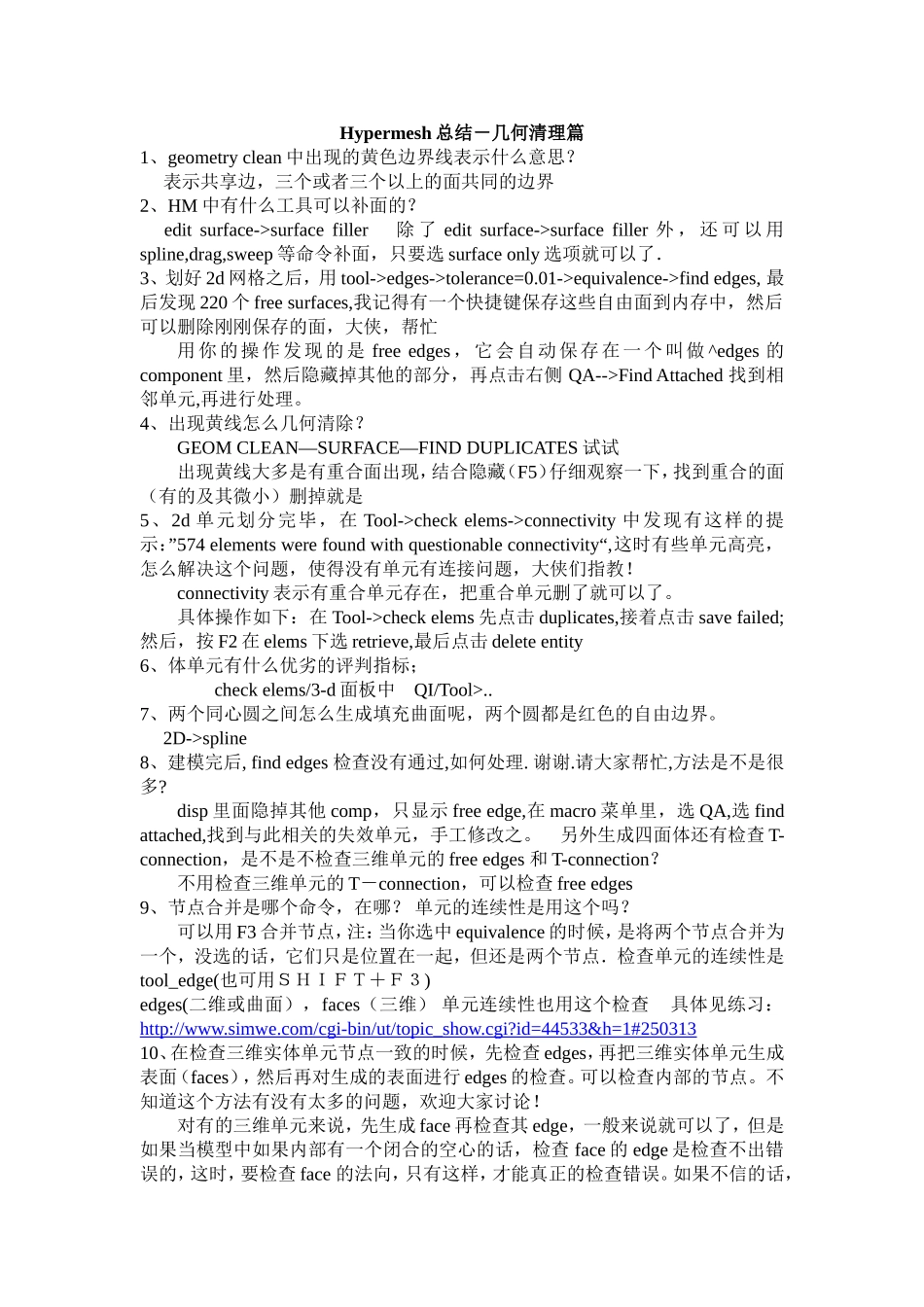

Hypermesh总结－几何清理篇1、geometryclean中出现的黄色边界线表示什么意思？表示共享边，三个或者三个以上的面共同的边界2、HM中有什么工具可以补面的？editsurface->surfacefiller除了editsurface->surfacefiller外，还可以用spline,drag,sweep等命令补面，只要选surfaceonly选项就可以了．3、划好2d网格之后，用tool->edges->tolerance=0.01->equivalence->findedges,最后发现220个freesurfaces,我记得有一个快捷键保存这些自由面到内存中，然后可以删除刚刚保存的面，大侠，帮忙用你的操作发现的是freeedges，它会自动保存在一个叫做^edges的component里，然后隐藏掉其他的部分，再点击右侧QA-->FindAttached找到相邻单元,再进行处理。4、出现黄线怎么几何清除？GEOMCLEAN—SURFACE—FINDDUPLICATES试试出现黄线大多是有重合面出现，结合隐藏（F5）仔细观察一下，找到重合的面（有的及其微小）删掉就是5、2d单元划分完毕，在Tool->checkelems->connectivity中发现有这样的提示：”574elementswerefoundwithquestionableconnectivity“,这时有些单元高亮，怎么解决这个问题，使得没有单元有连接问题，大侠们指教！connectivity表示有重合单元存在，把重合单元删了就可以了。具体操作如下：在Tool->checkelems先点击duplicates,接着点击savefailed;然后，按F2在elems下选retrieve,最后点击deleteentity6、体单元有什么优劣的评判指标；checkelems/3-d面板中QI/Tool>..7、两个同心圆之间怎么生成填充曲面呢，两个圆都是红色的自由边界。2D->spline8、建模完后,findedges检查没有通过,如何处理.谢谢.请大家帮忙,方法是不是很多?disp里面隐掉其他comp，只显示freeedge,在macro菜单里，选QA,选findattached,找到与此相关的失效单元，手工修改之。另外生成四面体还有检查T-connection，是不是不检查三维单元的freeedges和T-connection？不用检查三维单元的T－connection，可以检查freeedges9、节点合并是哪个命令，在哪？单元的连续性是用这个吗？可以用F3合并节点，注：当你选中equivalence的时候，是将两个节点合并为一个，没选的话，它们只是位置在一起，但还是两个节点．检查单元的连续性是tool_edge(也可用ＳＨＩＦＴ＋Ｆ３)edges(二维或曲面），faces（三维）单元连续性也用这个检查具体见练习：http://www.simwe.com/cgi-bin/ut/topic_show.cgi?id=44533&h=1#25031310、在检查三维实体单元节点一致的时候，先检查edges，再把三维实体单元生成表面（faces），然后再对生成的表面进行edges的检查。可以检查内部的节点。不知道这个方法有没有太多的问题，欢迎大家讨论！对有的三维单元来说，先生成face再检查其edge，一般来说就可以了，但是如果当模型中如果内部有一个闭合的空心的话，检查face的edge是检查不出错误的，这时，要检查face的法向，只有这样，才能真正的检查错误。如果不信的话，可以找一个无错误模型，删掉一个内部单元，再按上面的方法检查看一看就知道啦11、在CHECKELEMENTS中有个检查单元的是CONNECTIVITY，请问它的具体含义是什么，检查时如发现有问题，怎么修改单元啊用来检查T-connection。根据你的模型来检查这一项，如果是从面单元生成四面体单元，必须保证没有T-connection。比如说目的就是分面单元，那么单元分完了，检查质量时首先得看分得单元有没有问题，那么就必须用到connectivity和duplicate12、小弟也刚学不久，我讲一下我自己对自由边的理解：自由边也就是缺乏约束的边，如果在网格内部出现自由边，也就是说网格内部有某些节点不是被四周所有单元共享的，就2维来说，相当于这个地方是一条裂缝，在计算时就会带来较大的误差。消除的方法，使用shift+f3的equivelence来合并微小间隙的相邻节点，用f3来和并较大间隙的节点。13、二维单元检查已OK，提示是封闭的，可划三维网格时提示“Boundaryrecoveryfailedduringsub-gridrecover."请问是怎么回事,如何解决？只是封闭的还不一定可以，还需要检查一下单元的质量，如果有的质量很坏的话，就生成不了四面体的。检查一下最大角，最小角，长宽比以及雅可比系数等14、我在建模的时候，发现我建的两组面单...
