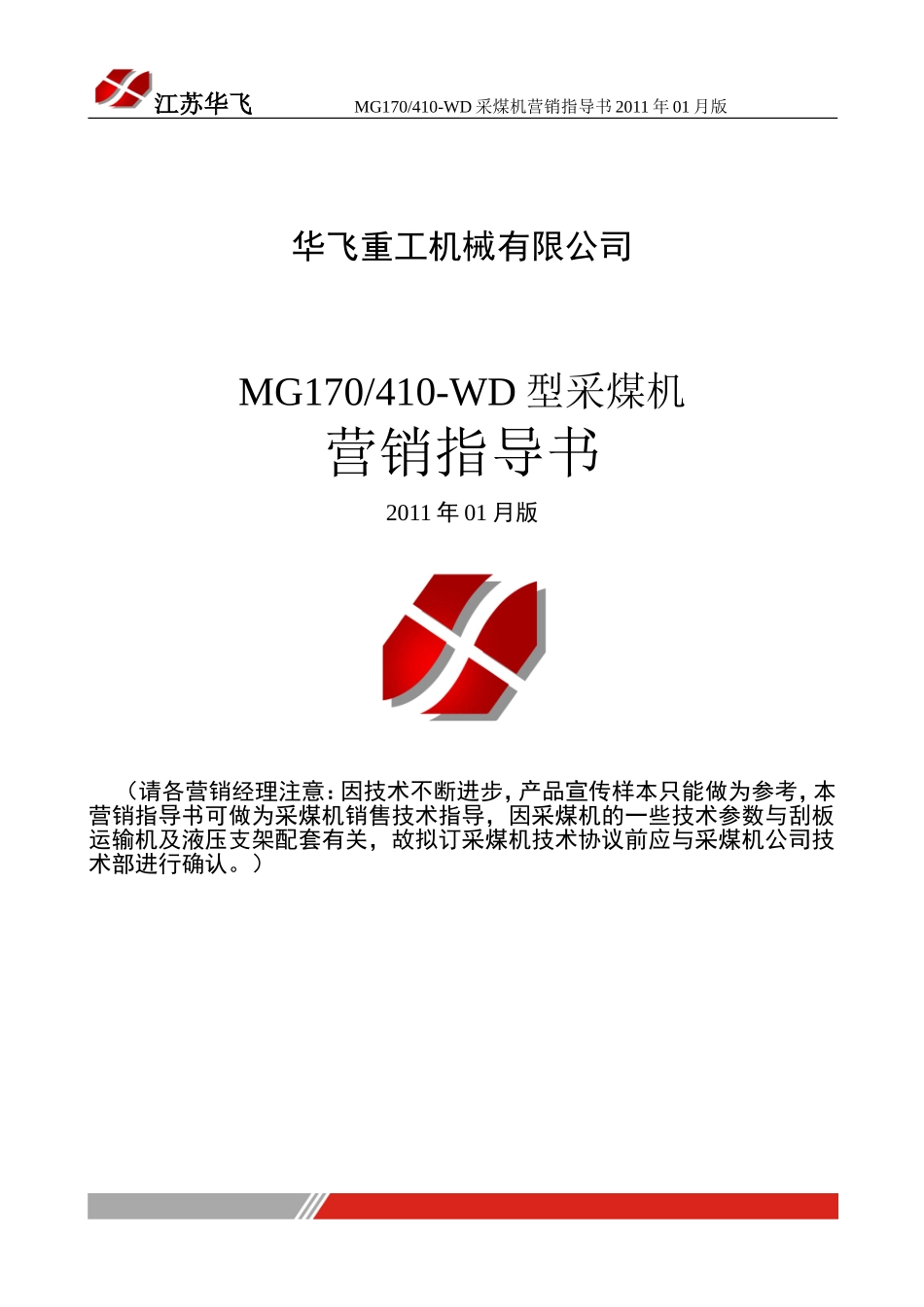

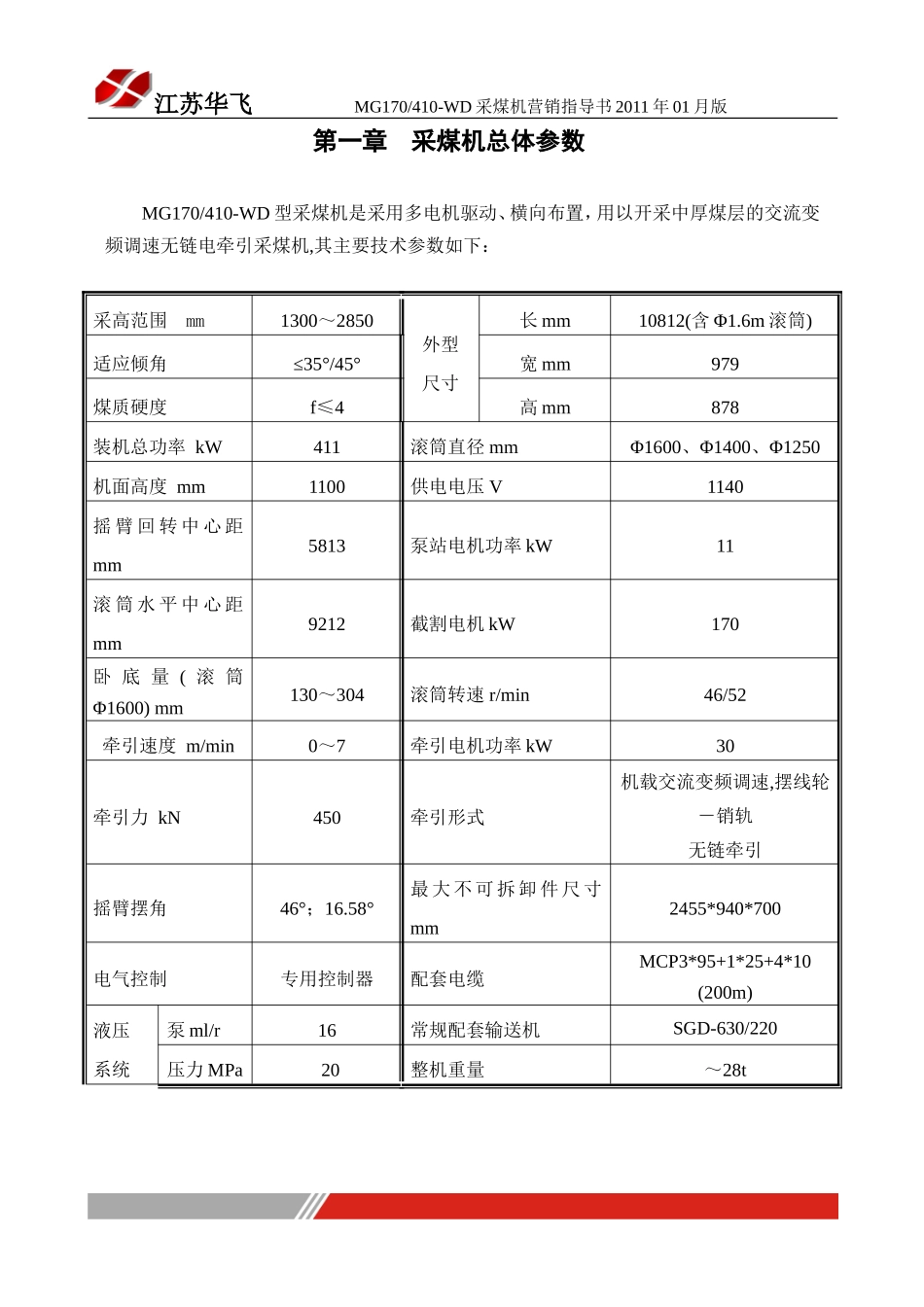

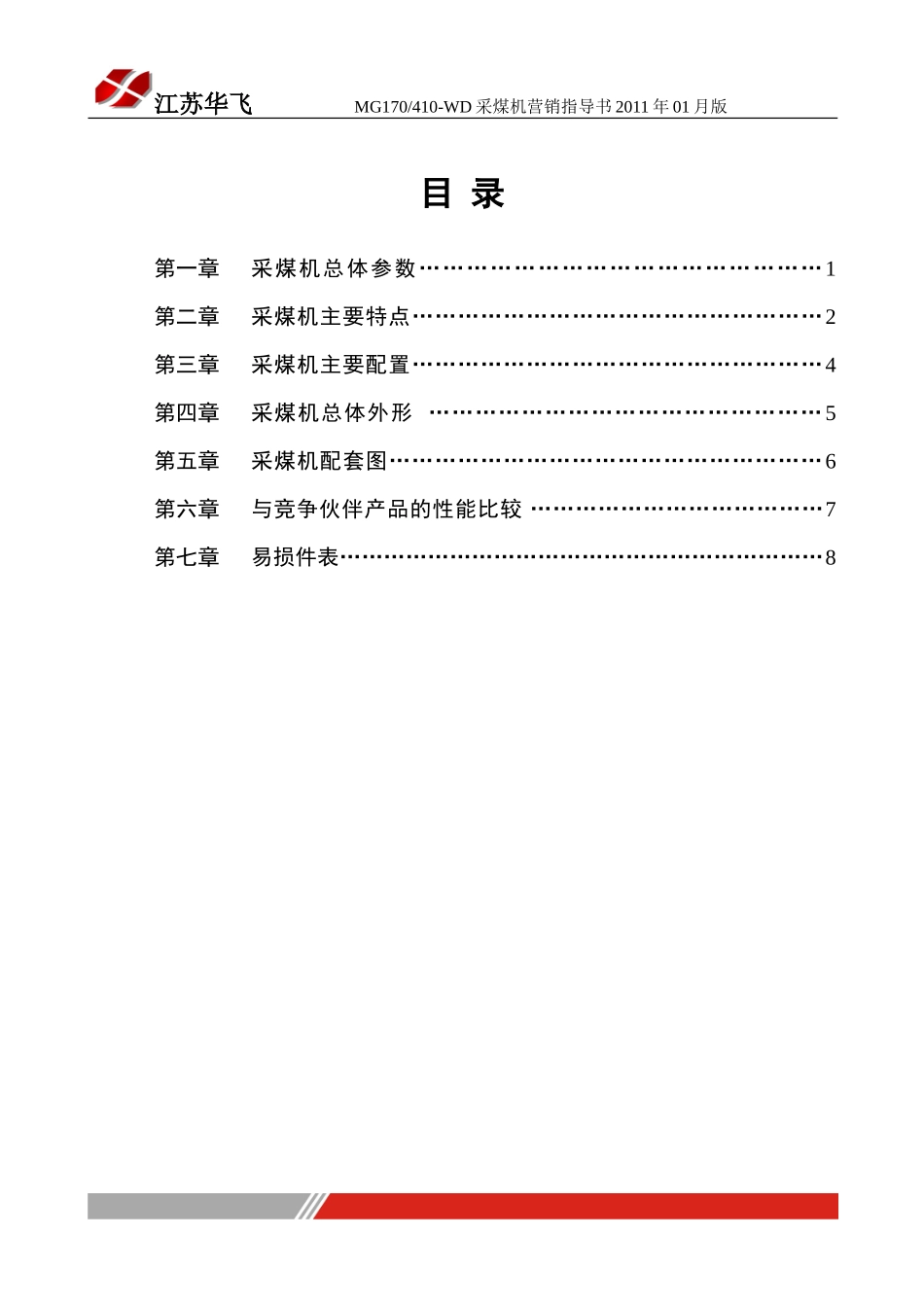

江苏华飞MG170/410-WD采煤机营销指导书2011年01月版华飞重工机械有限公司MG170/410-WD型采煤机营销指导书2011年01月版（请各营销经理注意：因技术不断进步，产品宣传样本只能做为参考，本营销指导书可做为采煤机销售技术指导，因采煤机的一些技术参数与刮板运输机及液压支架配套有关，故拟订采煤机技术协议前应与采煤机公司技术部进行确认。）江苏华飞MG170/410-WD采煤机营销指导书2011年01月版目录第一章采煤机总体参数……………………………………………1第二章采煤机主要特点………………………………………………2第三章采煤机主要配置………………………………………………4第四章采煤机总体外形……………………………………………5第五章采煤机配套图…………………………………………………6第六章与竞争伙伴产品的性能比较…………………………………7第七章易损件表…………………………………………………………8江苏华飞MG170/410-WD采煤机营销指导书2011年01月版第一章采煤机总体参数MG170/410-WD型采煤机是采用多电机驱动、横向布置，用以开采中厚煤层的交流变频调速无链电牵引采煤机,其主要技术参数如下：采高范围mm1300～2850外型尺寸长mm10812(含Φ1.6m滚筒)适应倾角≤35°/45°宽mm979煤质硬度f≤4高mm878装机总功率kW411滚筒直径mmΦ1600、Φ1400、Φ1250机面高度mm1100供电电压V1140摇臂回转中心距mm5813泵站电机功率kW11滚筒水平中心距mm9212截割电机kW170卧底量(滚筒Φ1600)mm130～304滚筒转速r/min46/52牵引速度m/min0～7牵引电机功率kW30牵引力kN450牵引形式机载交流变频调速,摆线轮－销轨无链牵引摇臂摆角46°；16.58°最大不可拆卸件尺寸mm2455*940*700电气控制专用控制器配套电缆MCP3*95+1*25+4*10(200m)液压系统泵ml/r16常规配套输送机SGD-630/220压力MPa20整机重量～28t江苏华飞MG170/410-WD采煤机营销指导书2011年01月版第二章采煤机主要特点部件名称特点截割部在截割机械传动链与电机轴联接之间，设有安全轴过载保护装置，达到保护机械传动件的目的。截割部直齿传动腔与行星机构采用分腔润滑，润滑效果好。截割部行星机构采用TIMKEN双列内圈轴承，提高了使用寿命。截割部、牵引部轴承采用品牌（SKF、FAG、TIMKEN）产品，提高了使用寿命。截割部、牵引部采用自动注油装置，保证了润滑油的油质的清洁。牵引部、电控部对接采用长丝杆与定位销相结合，联接性好。电控部电气件安装采用抽屉式结构，方便电气件的安装与维修。电控部主控箱的安装结构加强了减振、抗振的效果，保障了电气件的使用,主控变频腔底板上设有冷却水套，用于变频器的水冷散热。电控部走线、走管方便合理，易于维修。电控系统以专用控制器为核心，配以智能I/O模块，形成CAN总线式控制网络。实现了采煤机高产高效、自动调控智能化。电控系统电气元件安装采用模块式结构，增强了可维护性。设备操作方便灵活，可用电控箱、端头操作站、遥控器、红外操作站等多种操作方式对采煤机进行控制。电控系统牵引调速采用机载式交流变频调速系统，容量裕度大，可实现四象限运行。系统配置一台中压变频器，采用1托2方式，分别驱动左右牵引电机。电控系统设计了故障报警诊断系统，集成了控制系统中所有的故障信息及排故指南，系统一旦出现故障，显示器立刻能显示故障内容及其对应的排故步骤，大大缩短了维护时间。电控系统完善的保护功能，如：恒功率自动控制，瓦斯超限报警，危险值保护等，以及故障的查询及诊断。具备适应现代化矿井所4江苏华飞MG170/410-WD采煤机营销指导书2011年01月版部件名称特点需的各种检测、监测功能和远程传输接口。电控系统除截割电机、牵引电机的启动、停止等操作采用旋转开关控制外，其余控制如牵引速度调整、方向设定、左右摇臂的升降、急停等操作均由设在机身两端的操作站进行控制，操作简单、方便。也可根据用户要求实现无线离机遥控。液压系统油泵采用高压齿轮泵，油泵密封采用耐高温的氟橡胶设计。液压系统液压系统发热量小，提高密封件使用寿命。液压系统液压系统采用防污染注油设计。第三章采煤机主要配置5江苏华飞MG170/410-WD采煤机营销指导书2011年01月版项...
