GSM ERICSSON 基站设备基础知识VIP免费

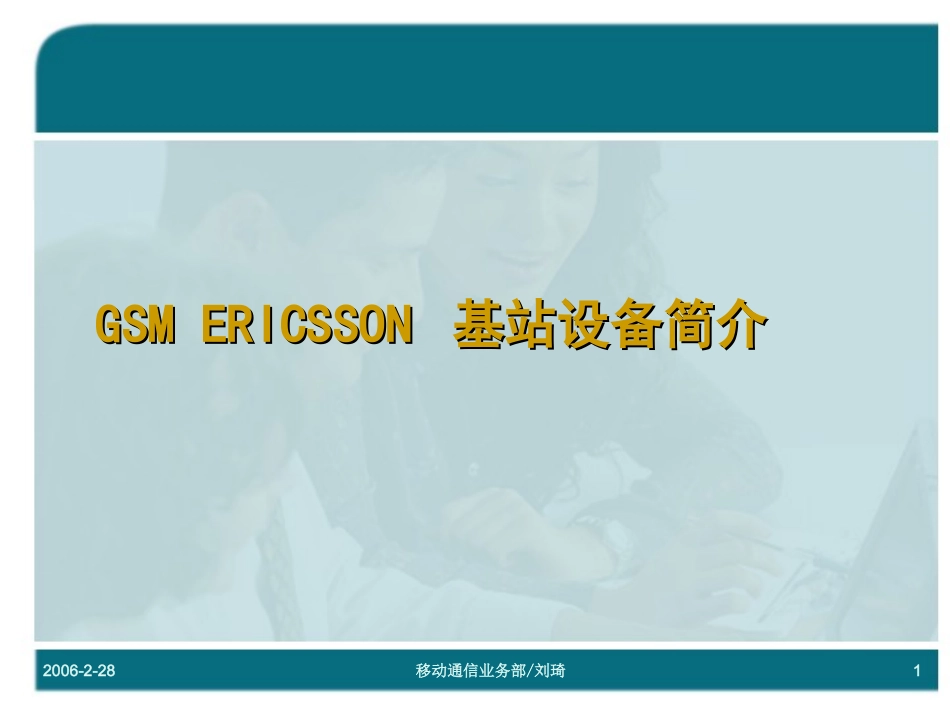

GSM ERICSSON 基站设备基础知识_第1页
1/35

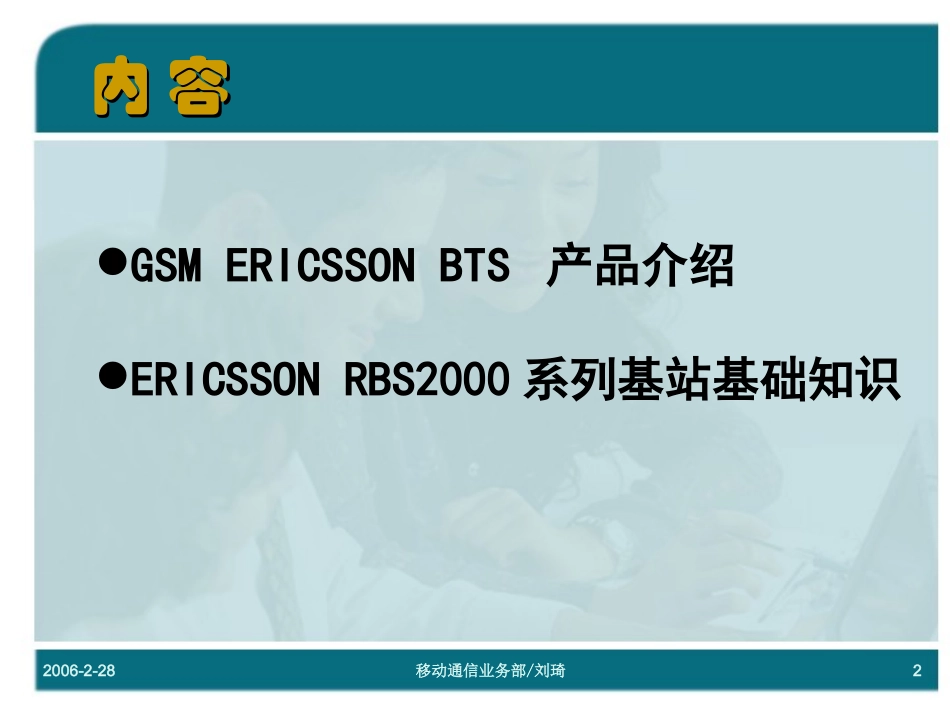

GSM ERICSSON 基站设备基础知识_第2页
2/35

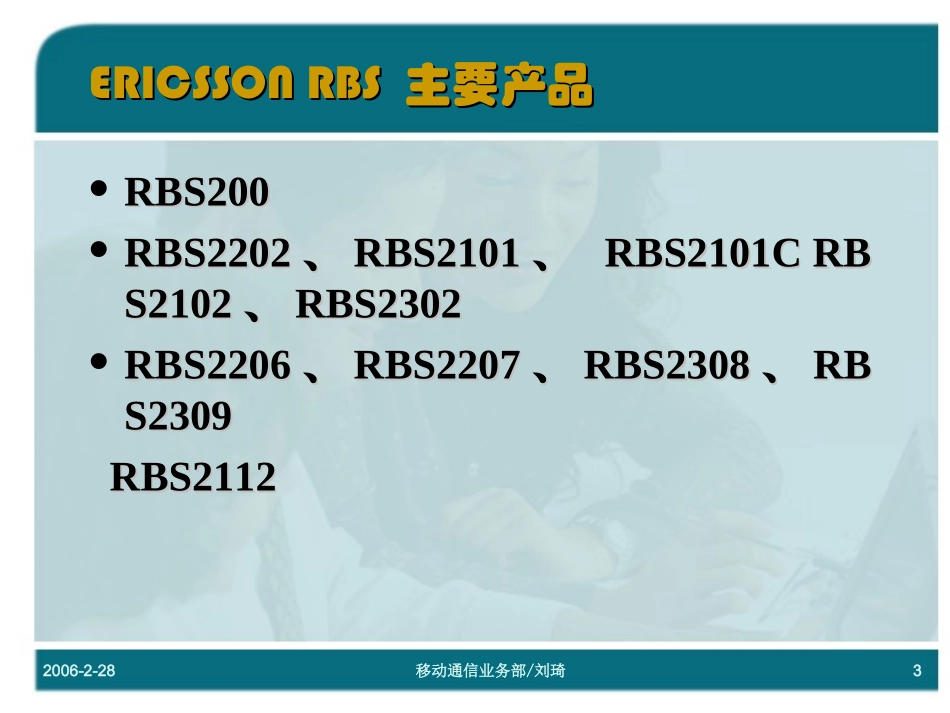

GSM ERICSSON 基站设备基础知识_第3页
3/35
2006-2-28移动通信业务部/刘琦1GSMERICSSONGSMERICSSON基站设备简介基站设备简介2006-2-28移动通信业务部/刘琦2内容内容GSMERICSSONBTS产品介绍ERICSSONRBS2000系列基站基础知识2006-2-28移动通信业务部/刘琦3ERICSSONRBSERICSSONRBS主要产品主要产品RBS200RBS200RBS2202RBS2202、、RBS2101RBS2101、、RBS2101CRBRBS2101CRBS2102S2102、、RBS2302RBS2302RBS2206RBS2206、、RBS2207RBS2207、、RBS2308RBS2308、、RBRBS2309S2309RBS2112RBS21122006-2-28移动通信业务部/刘琦4RBS200RBS200系列基站系列基站RBS200:爱立信第一代产品2006-2-28移动通信业务部/刘琦5爱立信爱立信RBS200RBS200面板示意图面板示意图只支持E1传输标准。200基站中的MOI要定义TRX与DEV的对应关系只支持基带跳频要用两收一发三根天线4载波/机架2006-2-28移动通信业务部/刘琦6RBS2000RBS2000RBS2000RBS2000系列:爱立信第二代产品系列:爱立信第二代产品支持E1、T1传输标准。载波与时隙(TRU与DEV)的关系是动态的。支持综合跳频6载频/机架2006-2-28移动通信业务部/刘琦7RBS2101CRBS2101C室外机柜室外机柜1~21~2个载频个载频输出功率输出功率:44.5dBm(CDUA):44.5dBm(CDUA)机柜尺寸机柜尺寸:W:705mm,D:450mm,:W:705mm,D:450mm,H:1412mmH:1412mm重量重量:175Kg:175Kg运行温度运行温度:-33°C~+45°C:-33°C~+45°C电源电源:220+/-15%AC:220+/-15%AC备份电池备份电池::至少两小时,可扩容至少两小时,可扩容传输类型传输类型::支持支持SDH,SDH,微波微波,HDSL,,HDSL,PCMPCM2006-2-28移动通信业务部/刘琦82101C2101C图示图示包括三个主要部分包括三个主要部分::空调子机柜空调子机柜热交换器热交换器无线子机柜无线子机柜底座子机柜底座子机柜交流连接单元交流连接单元(ACCU)(ACCU)接地系统接地系统传输系统传输系统馈线及电缆线进口馈线及电缆线进口2006-2-28移动通信业务部/刘琦9RBS2206RBS2206单单机柜机柜1212TRXTRX的容量的容量与与RBS2202RBS2202占地面积相同占地面积相同支持支持CSCS--1~CS1~CS--44的的GPRSGPRS编码方式编码方式(需要(需要R9R9版本的支持)版本的支持),,EDGE(R10)EDGE(R10)支持软件功率增强(支持软件功率增强(SWPBSWPB)和)和TCCTCC以及扩展以及扩展覆盖覆盖ExtendedRangeExtendedRange同一机柜支持双频(同一机柜支持双频(900900MHz&1800MHzMHz&1800MHz))支持双工支持双工TMATMA支持支持1616个外部告警个外部告警硬件支持硬件支持44个个100/120100/120或或75Ω75Ω传输接口传输接口工作温度工作温度:5–40ºC:5–40ºC;相对湿度;相对湿度:5:5--8585%%2006-2-28移动通信业务部/刘琦10加倍容量,更小尺寸加倍容量,更小尺寸最大支持12个载频底座面积0.6mx0.4m高度185cm(包括底座)满配置重量230kg(包括底座)功耗降低(3.9kW)2x220222062006-2-28移动通信业务部/刘琦11RBS2207“Compact”–RBS2207“Compact”–简介简介HxWxD:1300(+50mm)x600x400HxWxD:1300(+50mm)x600x400电源供给方式电源供给方式::120-250VAC120-250VAC24VDC24VDC-48/60VDC-48/60VDC重量重量:170kg:170kg最大功率最大功率:1.1kW(RBS):1.1kW(RBS)或或2.7kW(2.7kW(电池充电电池充电))输出功率和灵敏度与输出功率和灵敏度与22062206一样一样最大可支持配置最大可支持配置::3x2,2x2,1x2(3x2,2x2,1x2(非合路非合路++合路合路))1+1+2,1+1(1+1+2,1+1(非合路非合路))支持支持1616个外部告警个外部告警在合路配置模式下支持在合路配置模式下支持TCCTCC(TCC=TransceiverCoherentCombining(TCC=TransceiverCoherentCombining双载波功率叠双载波功率叠加加))2006-2-28移动通信业务部/刘琦12RBS2207RBS2207特性特性(vs.2206(vs.2206和和2202)2202)没有主辅机柜概念没有主辅机柜概念不支持不支持filterfilter合路器合路器更好输出功率更好输出功率(as22(as2206)06)更高灵敏度更高灵敏度(as2206)(as2206)采用采用dTRU(EDGE)dTRU(EDGE)基于基于DXU-21DXU-21使用使用22062206系列软件系列...
