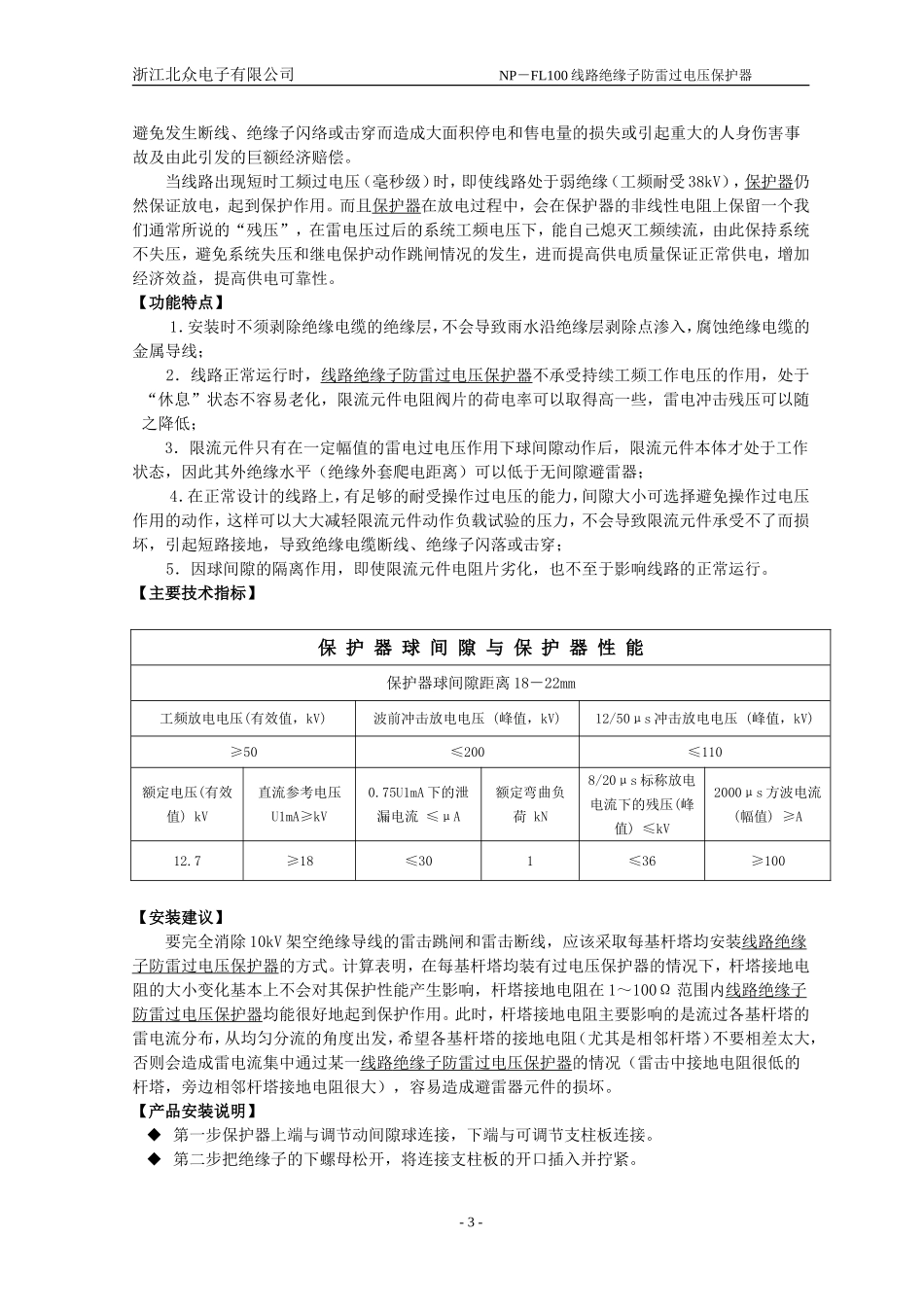

浙江北众电子有限公司NP－FL100线路绝缘子防雷过电压保护器NP-FL100新型线路绝缘子防雷过电压保护器一、概述随着近年来我国大规模城乡电网改造，全国越来越多的城市配电网络大量采用架空绝缘导线线路。与此同时，绝缘线路发生雷击断线和绝缘子击穿事故的统计数量也呈不断上升趋势，并随着绝缘导线线路长度增加而急剧上升，并已成为严重威胁配电网线路安全运行的主要根源。据不完全统计，截止2005年底，国内一些城市如北京、上海、武汉、厦门、鄂州等地共发生绝缘线路雷击断线事故约395起，并造成多起人身伤亡和巨额财产经济损失。因此，如何妥善解决雷击断线问题，以确保架空绝缘配电网的安全运行已经成为全国配电网系统中一个迫切需要解决的重要问题。二、架空绝缘导线断线机理绝缘导线的雷击断线特性与裸导线的情况相比有明显不同。在直击雷或感应雷过电压作用于裸导线引起绝缘子闪络时，接续的工频短路电弧弧根在电磁力的作用下沿导线表面不断滑移，不会集中在某一点烧灼，因此不会严重烧伤导线；而绝缘导线则不同，雷电过电压引起绝缘子闪络并击穿导线绝缘层时，被击穿的绝缘层呈一针孔状，接续的工频短路电流电弧受周围绝缘的阻隔，弧根只能在针孔处燃烧，在极短的时间内导线就会被整齐地烧断。通常在工频续流烧断导线或损坏绝缘子之前就会引起断路器动作，切断电弧。因此，裸导线的断线故障率明显低于架空绝缘电缆。根据上述架空绝缘导线线路雷击断线机理分析可以看出，及时切断雷电流引起的工频续流是防止架空绝缘导线线路雷击断线事故的根本方法。目前大多采用金属氧化物避雷器,虽然金属氧化物避雷器可起到防止雷电过电压的作用，但它有如下不足：1．安装时必须剥除绝缘电缆的绝缘层，导致雨水沿绝缘层剥除点渗入，腐蚀绝缘电缆的金属导线；2．避雷器不仅长期承受工频电压作用，同时还要间歇地承受雷电过电压及工频续流的作用，容易老化，其故障很多，成本很高；3．若大的雷电流通过避雷器，会导致避雷器承受不了而损坏，引起短路接地，导致绝缘电缆断线。三、产品简介基于上述情况我公司综合了国内外各种雷电过电压技术的利与弊。历经几年的潜心研究，克服现有技术存在的问题和不足，终于成功研制出了NP-FL100新型线路绝缘子防雷过电压保护器。该保护器具有保护性能优越，安装方便，免维护，性能可靠等特点。【产品结构】NP-FL100新型线路绝缘子防雷过电压保护器由非线性电阻部分（保护器－被复合材料所包裹）、特制的外间隙（动间隙球、静间隙球、可调节螺杆）和固定部分（抱箍、紧固螺母、连接支柱板）三部分共同组成（如下图所示）。可调节螺杆紧固螺母（自锁功能）动间隙球-1-浙江北众电子有限公司NP－FL100线路绝缘子防雷过电压保护器静间隙球抱箍连接支柱板（高低可调）保护器（产品结构示意图）【技术原理】线路绝缘子防雷过电压保护器限流元件与线路绝缘子并联，通过限流元件、串联球间隙的间隙配合，即在限流元件的上方安装可调节动间隙球和绝缘子上方的绝缘导线上安装静间隙球，当线路受到雷击过电压时，感应过电压尚未达到绝缘子闪络时保护器球间隙开始放电，之后将雷电流导向氧化锌限流元件，雷电流经氧化锌限流元件释放，而工频续流则被氧化锌限流元件截断，达到“避雷”的目的，从而防止架空绝缘线路雷击断线及绝缘子闪络或击穿，保护架空绝缘线路，-2-浙江北众电子有限公司NP－FL100线路绝缘子防雷过电压保护器避免发生断线、绝缘子闪络或击穿而造成大面积停电和售电量的损失或引起重大的人身伤害事故及由此引发的巨额经济赔偿。当线路出现短时工频过电压（毫秒级）时，即使线路处于弱绝缘（工频耐受38kV），保护器仍然保证放电，起到保护作用。而且保护器在放电过程中，会在保护器的非线性电阻上保留一个我们通常所说的“残压”，在雷电压过后的系统工频电压下，能自己熄灭工频续流，由此保持系统不失压，避免系统失压和继电保护动作跳闸情况的发生，进而提高供电质量保证正常供电，增加经济效益，提高供电可靠性。【功能特点】1．安装时不须剥除绝缘电缆的绝缘层，不会导致雨水沿绝缘层剥除点渗入，腐蚀绝缘电缆的金属导线；2．线路正常运行时，线路绝缘...
