第4章 实体建模VIP免费

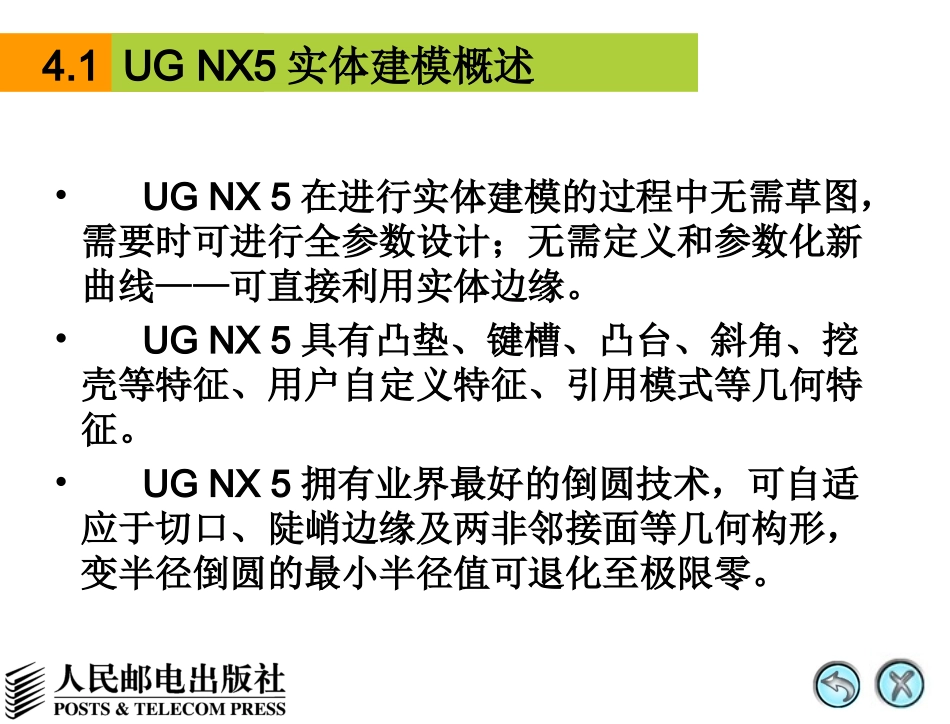

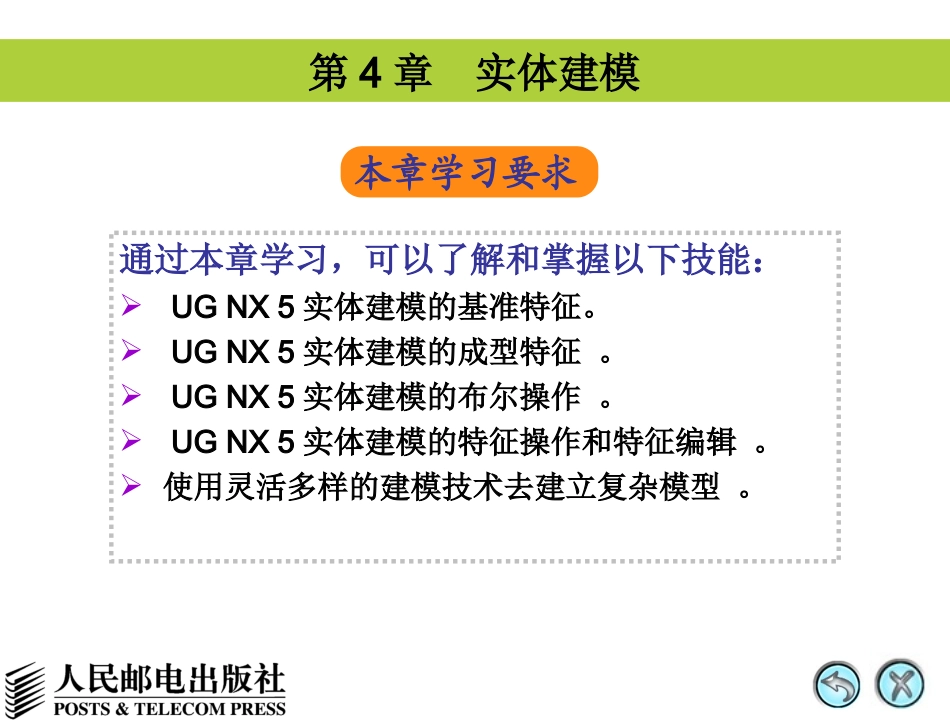

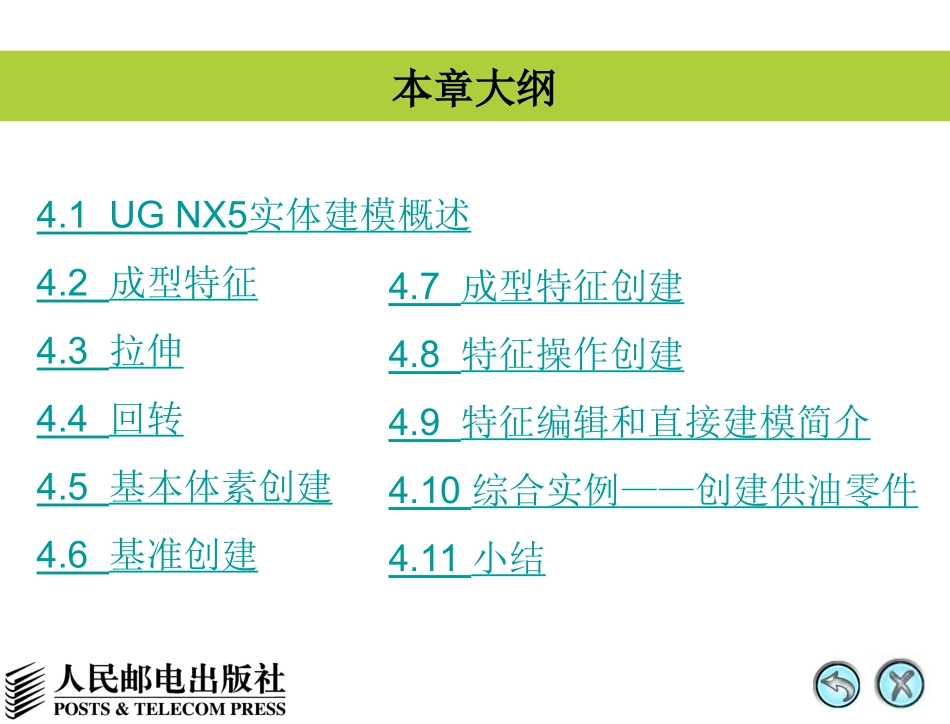

通过本章学习，可以了解和掌握以下技能：UGNX5实体建模的基准特征。UGNX5实体建模的成型特征。UGNX5实体建模的布尔操作。UGNX5实体建模的特征操作和特征编辑。使用灵活多样的建模技术去建立复杂模型。本章学习要求第4章实体建模本章大纲4.1UGNX5实体建模概述4.2成型特征4.3拉伸4.4回转4.5基本体素创建4.6基准创建4.7成型特征创建4.8特征操作创建4.9特征编辑和直接建模简介4.10综合实例——创建供油零件4.11小结4.1UGNX5实体建模概述•UGNX5在进行实体建模的过程中无需草图，需要时可进行全参数设计；无需定义和参数化新曲线——可直接利用实体边缘。•UGNX5具有凸垫、键槽、凸台、斜角、挖壳等特征、用户自定义特征、引用模式等几何特征。•UGNX5拥有业界最好的倒圆技术，可自适应于切口、陡峭边缘及两非邻接面等几何构形，变半径倒圆的最小半径值可退化至极限零。4.2成型特征•UGNX5的实体成型特征工具主要集中在如图4-2所示的【特征】工具栏中。图4-2【特征】工具栏4.3拉伸4.3.1设置草图平面•通过单击【拉伸】对话框上面【截面】选项中的【选择曲线】按钮，选取已经绘制好的草图曲线。•如果没有提前绘制好草图，则可以单击【截面】选项中的按钮，弹出【创建草图】对话框，在【类型】选项中，有以下两种方式选取草图绘制的平面：•【在平面上】：用户选取现有平面、实体表面或者基准面等。•【在轨迹上】：用户通过选取曲线轨迹来定义平面。•在选定已经绘制好的草图以后，通过单击【拉伸】对话框中【方向】选项中的按钮，指定草图即将拉伸的方向。•如果在下拉工具栏中找不到所需的方向，则可以单击按钮，在弹出的【矢量】对话框中，用户可以自己构造矢量。4.3.2指定拉伸方向•【拉伸】对话框中的【限制】选项，包括了【开始】和【终点】两个部分，用户可以通过对【开始】和【终点】的指定来限制草图拉伸的长度和距离，从而达到控制实体形状的目的。如图4-18所示为【值】下拉列表。4.3.3指定拉伸限制图4-18【值】下拉列表•【拉伸】对话框中的【布尔】选项，主要是用于指定生成以后的实体与其他实体对象的关系，包括了无（创建）、求和、求差、求交等几种方式。•【拉伸】对话框中的【偏置】选项，用户通过该选项可以生成特征，该特征主要是由曲线或者边的基本设置偏置一个常数值，主要有无、单侧、两侧和对称等。4.3.4布尔操作、偏置及其他•创建如图4-24所示的模型，主要操作步骤如下：•1．打开【拉伸】对话框。•2．打开【创建草图】对话框并设置参数。•3．绘制外形的草图。•4．设置拉伸参数。•5．完成第一次拉伸。•6．选择草图绘制平面，并设置参数。•7．完成中间圆的草图绘制。•8．设置第二次拉伸参数。•9．完成第二次拉伸。4.3.5工程实例——创建拉伸模型图4-24要建立的拉伸模型4.4回转4.4.1指定轴和参考点•【回转】对话框中的【轴】选项包括【指定矢量】和【指定点】两个方面，主要是用于用户指定草图即将回转所绕的轴。•矢量的方向和参考点的位置对回转功能有着举足轻重的作用，就同一个草图来说，如果用户所指定的回转矢量和参考点不同，所得到的回转体将大相径庭。4.4.2指定限制及其他•【回转】对话框中的【限制】选项用于限制旋转的角度。【值】下拉列表中主要给出了【值】和【直至选定对象】两个选项供用户选择。•【布尔】选项主要是用于指定生成以后的实体与其他实体对象的关系，包括了无（创建）、求和、求差、求交等几种方式。•【偏置】选项主要是用于编辑草图在回转的过程中实体表面偏置的大小。4.4.3工程实例——创建茶杯•创建如图4-40所示的茶杯实体，主要步骤如下：•1．打开【回转】对话框。•2．创建草图。•3．指定旋转轴。•4．设置限制参数。•5．完成第一次回转。•6．创建平面。•7．绘制草图。•8．设置回转参数。•9．设置限制和布尔参数，完成操作。图4-40实例实体4.5基本体素创建4.5.1长方体•在【长方体】对话框中，UGNX5提供了如下3种创建长方体的方法：•一、【原点，边长】法主要是通过指定长方体经过的原点和其3个边长来进行实体的创建。•二、【两个点，高度】法主要是通过指定底面的两个对角点和高度来创建长方...
