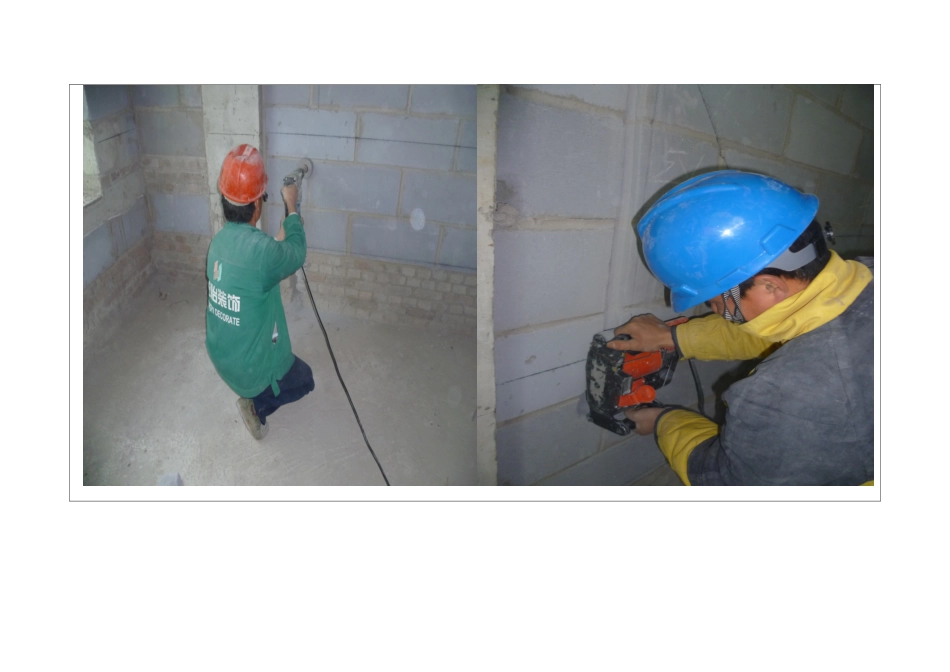

砌体埋管施工工艺:1.定位。按照图纸及设计要求,采用激光抄平仪及米尺确定线盒的位置。2.弹线。根据回路走向和线管管径确定线槽的路径确定地槽的路径和宽度,弹出墨线3.为减小开槽导致墙体结构安全的破坏,墙体的开裂,采用专用开槽机一次成槽,开槽尺寸要求:dn+10mm≤槽宽≤dn+60mm,槽深≤dn+10mm,专用线盒剔槽工具,线盒洞口为线盒边外2cm。4、抹灰前必须先润水,防止抹灰与砌体结构结合不牢固,墙体抹灰开裂。5.线盒的护边保护:通病:砌体接线盒安装易出现安装不正、固定不牢固、边角易易损坏、接线盒边口与墙面不在同一平面等问题,为以后面板安装埋下隐患。解决措施:采用激光抄平仪,根据室内水平标高控制线,弹出水平距离线、垂直高度线,确定接线盒的精确位置,再根据贴饼冲筋控制线确定接线盒边口出墙距离(卫生间及厨房贴瓷砖房间出墙2.5cm,其他房间1.5cm)。安装固定后,用高标号水泥砂浆沿盒边向四周抹2cm宽度护边,再趋向墙面抹成45°护角。6.敷管。管道墙槽内敷设时,每隔0.5m左右用铁钉、细铁丝将管子固定好。7.抹灰时采用1.5cm厚矩形三合板紧贴墙面,沿模板抹灰,避免墙体污染,保持抹灰平整、美观。8.接线盒采用泡沫板封堵,防止接线盒污染及管路堵塞。9.挂铁丝网。挂网时,钢丝网宽度不小于槽宽+200mm,以避免墙面开裂,挂网的材料采用抹灰用的镀锌钢板网。
