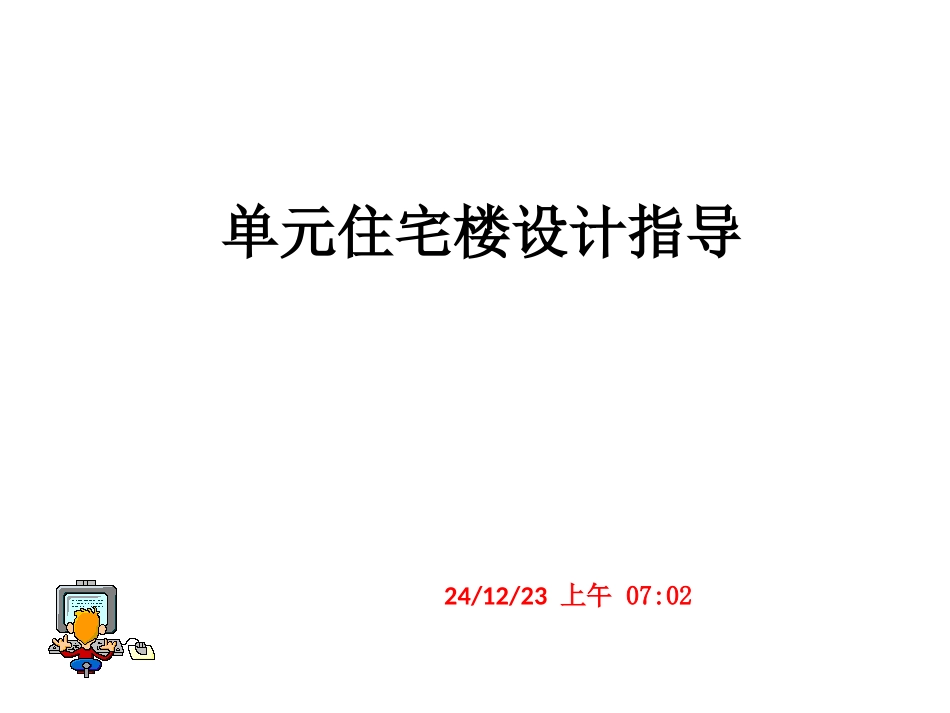

单元住宅楼设计指导VIP免费

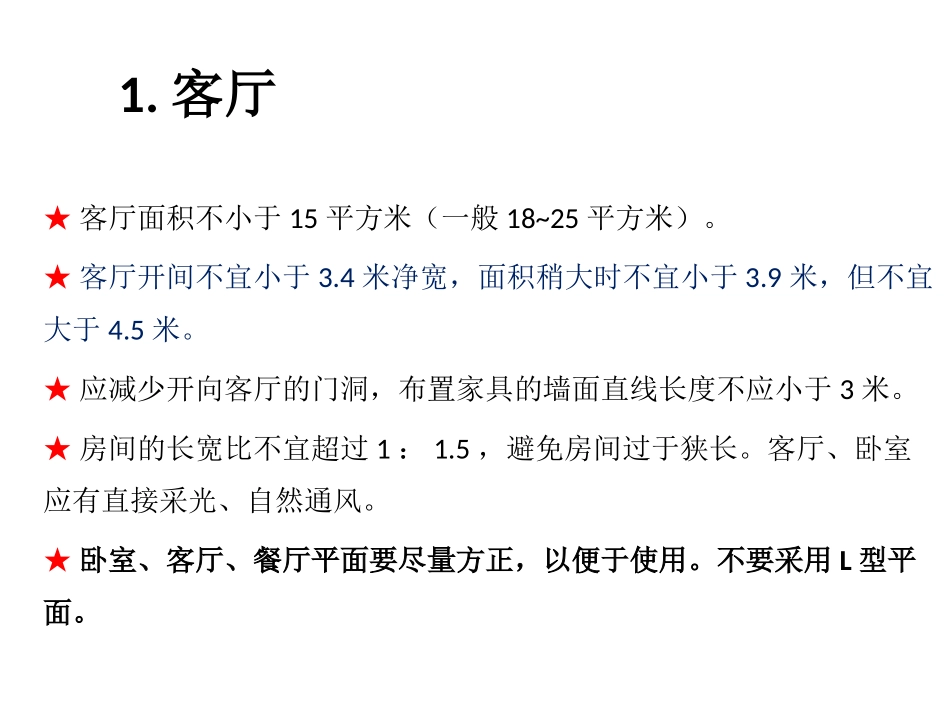

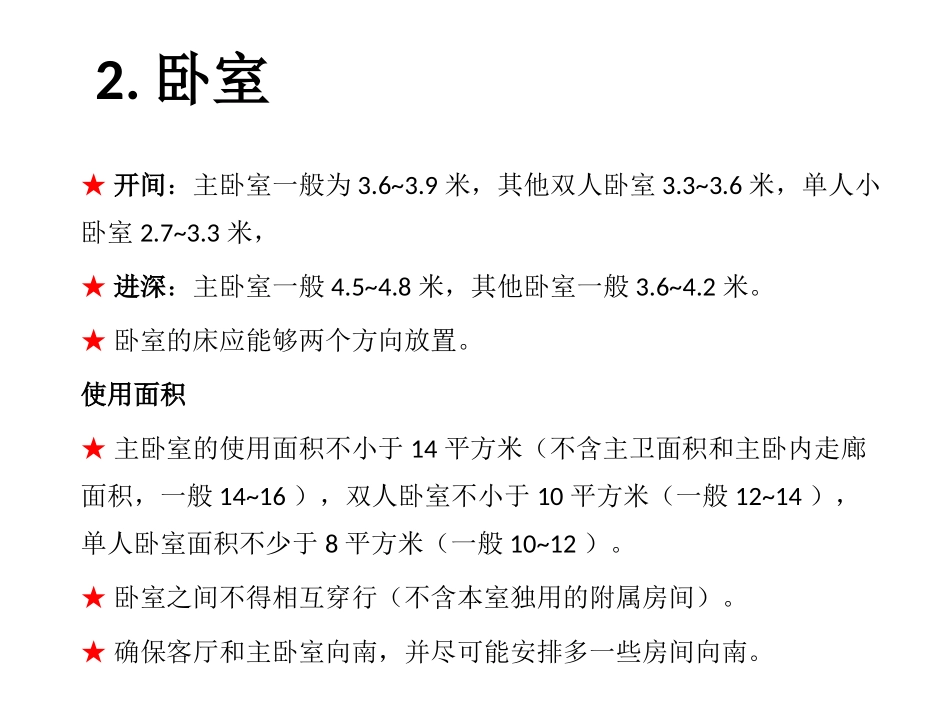

单元住宅楼设计指导24/12/23上午07:021.客厅★客厅面积不小于15平方米（一般18~25平方米）。★客厅开间不宜小于3.4米净宽，面积稍大时不宜小于3.9米，但不宜大于4.5米。★应减少开向客厅的门洞，布置家具的墙面直线长度不应小于3米。★房间的长宽比不宜超过1：1.5，避免房间过于狭长。客厅、卧室应有直接采光、自然通风。★卧室、客厅、餐厅平面要尽量方正，以便于使用。不要采用L型平面。2.卧室★开间：主卧室一般为3.6~3.9米，其他双人卧室3.3~3.6米，单人小卧室2.7~3.3米，★进深：主卧室一般4.5~4.8米，其他卧室一般3.6~4.2米。★卧室的床应能够两个方向放置。使用面积★主卧室的使用面积不小于14平方米（不含主卫面积和主卧内走廊面积，一般14~16），双人卧室不小于10平方米（一般12~14），单人卧室面积不少于8平方米（一般10~12）。★卧室之间不得相互穿行（不含本室独用的附属房间）。★确保客厅和主卧室向南，并尽可能安排多一些房间向南。3.厨房与餐厅★厨房的净使用面积不小于6平方米，一般应把厨房布置在距离入户门较近处且不宜穿越客厅（以避免买菜进家时所买鱼虾滴水在客厅地板上）。★厨房设计要考虑橱柜厨具布置方式，比如一字布置（净宽不小于1.6米）、L型布置、双排布置时净宽不小于2.2米。操作台长度不得小于3米。★厨房应有直接采光和自然通风，不得向楼梯间、走廊开窗或排气。★用餐空间不得小于8平方米，并且短方向净尺寸不小于2.7米。可以单独设餐室也可以与客厅连通（这时标注房间名称和面积时应先画“虚墙”分割就餐区和会客区）。4.门窗(1)★要结合所学的专业知识，作图要符合建筑制图标准，合乎建筑设计规范，构造要合理。★外墙上的门窗顶高度尽量一致，使建筑立面外观整齐，结构上便于以圈梁代过梁。★门的尺寸要符合规范。如住宅中各种门的最小宽度，公用外门大于1.20米（宜用1.5米），入户门宽度为0.9米或1.0米，起居室（厅）、卧室门0.90米，厨房门0.80米，卫生间门和单扇阳台门0.70米。★门的高度最小为2.10米（不含上亮子高度），若有上亮一般为2.4~2.5米。★客厅有阳台时，推拉门宽度不小于2.4米，客厅开间大于4米时推拉门宽度不小于2.7米。厨房与餐厅之间可以用推拉门，其他地方尽量不用推拉门。★宽度超过1米的门要设计成2扇，注意一个门扇的宽度一般不超过1米。4.门窗(2)★宿舍楼的一层楼梯要满足入口处门的高度要求，单元门高度不得小于2.00米。一层楼梯梁下的高度也要不低于2.0米。★门的开启方向、门轴位置要合理。如卧室门一般要向内开，门轴靠近墙的一侧。★画门时一般采用垛宽定距插入方式。门垛尺寸要考虑砖的模数并且尽量一致，可以统一用0.12米，尺寸不够时用50mm（使用50mm时一般要设置构造柱）。★有阳台的房间，阳台门与房间门不要对角设置，以尽量减少交通面积。★门口线。同一楼面的不同高度要有分界线（如卫生间、厨房、阳台的地面比相应楼层楼地面标高低0.02~0.05米），可用“门口线”命令也可用Line线画出。底层楼梯入口门洞处也应有分界线。4.门窗(3)★窗可以使用墙段等分插入或垛宽定距插入方式（当同一段墙体上还有门时）。窗间墙尺寸不要过小，可以使用500mm。★卫生间的窗台可以高一些（比如窗台高度设为1.2米，窗高1.2米，则其窗上坪的高度与其他门窗一致）。面向室外及公共部分的外窗应避免视线干扰，当向走廊开窗时，窗台距楼（地）面净高不应小于1.9ｍ并应使用磨砂玻璃。★厨房的窗台高度宜为0.9米。设落地窗时窗台高度一般为0.3~0.45米并应注意窗上平应该与其他窗一致，凸窗（飘窗）深度0.5~0.6米。★开间大于3.3米的房间窗宽不小于1.8米，北向房间的窗宽不大于1.5米。主卧窗宽不小于1.8米，次卧室窗宽不小于1.5米。★为节能考虑，南向房间可以采用落地半落地窗，北向窗台适当高一些（但不高于0.9米，卫生间除外）。5.楼梯(1)★楼梯间开间尺寸最小为2.6米（轴线间尺寸）、最大2.7米，进深最小为5.1米(否则不能满足楼梯平台宽度的要求)、最大6.0米。开间/进深一般采用2.6/5.1~5.4m、2.7/5.4、5.7、6.0m。★楼梯梯段净宽不应小于1.10m。楼梯踏步宽度不应小于0.26m，踏步高度不应大于0.175m。扶手高度不应小于0.90m...
