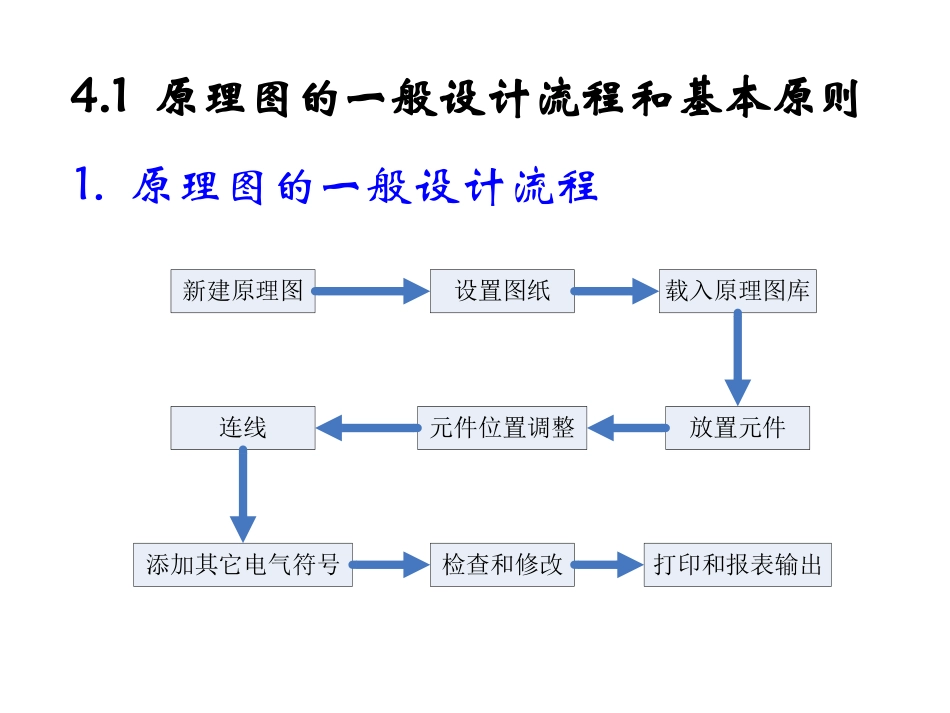

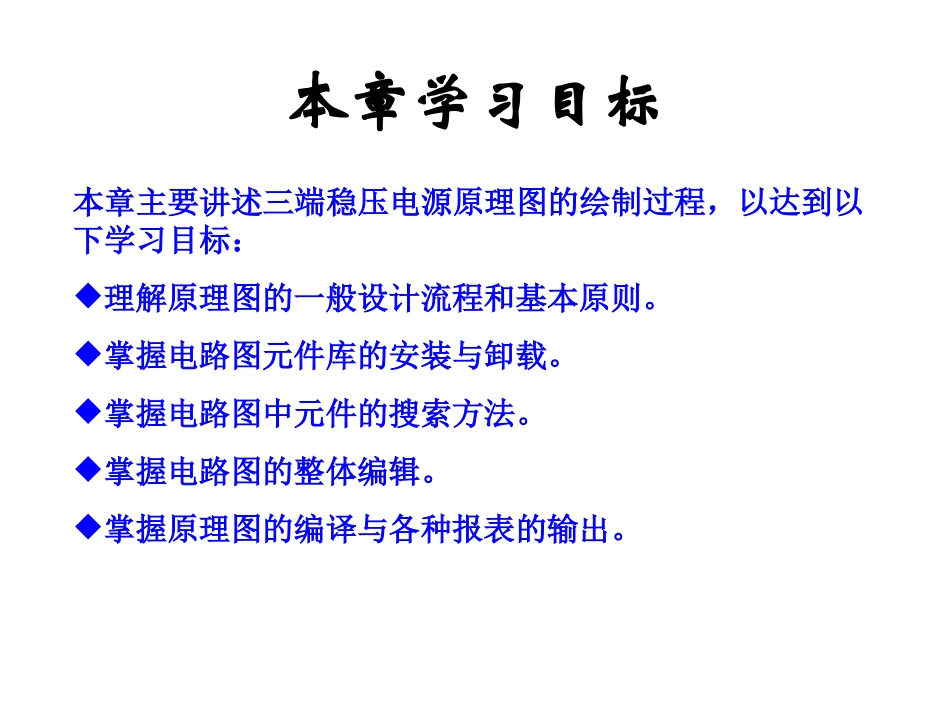

第4章电路原理图（电路图）的绘制本章学习目标本章主要讲述三端稳压电源原理图的绘制过程，以达到以下学习目标：理解原理图的一般设计流程和基本原则。掌握电路图元件库的安装与卸载。掌握电路图中元件的搜索方法。掌握电路图的整体编辑。掌握原理图的编译与各种报表的输出。4.1原理图的一般设计流程和基本原则1.原理图的一般设计流程新建原理图设置图纸载入原理图库放置元件元件位置调整连线添加其它电气符号检查和修改打印和报表输出2.原理图的设计的基本原则1.以模块化和信号流向为原则摆放元件，使设计的原理图便于电路功能和原理分析。2.同一模块中的元件尽量靠近，不同模块中的元件稍微远离。3.不要有过多的交叉线、过远的平行连线。充分利用总线、网络标号和电路端口等电气符号，使原理图清晰明了。4.2.1新建原理图文件1.创建工程文件。执行菜单命令【File】/【New】/【PCBProject】，新建一个工程文件。2.执行菜单命令【File】/【SaveProject】，将新建工程文件保存为“原理图.PRJPCB”。3.执行菜单命令【File】/【New】/【Schematic】，新建一个原理图文件。4.单击工具栏中的按钮，弹出文件保存对话框，将新建原理图文件保存为“原理图.SchDoc”。4.2原理图的编辑环境设置新建的工程文件和原理图文件新建的工程文件新建的原理图文件4.2.2设置图纸1.设置图纸属性。执行菜单命令【Design】/【Option…】4.3加载和卸载元件库4.3.1原理图元件库介绍绘制原理图就是将代表实际元件的电气符号（既原理图元件）放置在原理图图纸中，并用具有电气特性的导线或网络标号将其连接起来的过程。AltiumDesigner为了实现对众多原理图元件的有效管理，它按照元件制造商和元件功能进行分类，将具有相同特性的原理图元件放在同一个原理图元件库中，并全部放在AltiumDesigner安装文件夹的Library文件夹中。4.3.2加载元件库1.打开库文件面板。在工作区右侧（或右下方）单击【Libraries】标签，即可打开库文件面板，如右图所示。元件库按钮2.打开添加、移除元件库对话框单击库文件面板中的【Libraries…】元件库按钮，弹出如图所示的添加、移除元件库对话框已添加的元件库列表3.添加元件库在添加、移除元件库对话框中单击【AddLibrary…】（安装）添加元件库按钮，弹出选择元件库对话框，如图所示提示：AltiumDesigner的常用元件库默认保存在安装盘的:\ProgramFiles\AltiumDesigner\Library目录下。4.新添加的元件库新添加的元件库若不知道元件属于哪个库，可以通过“查找…”按钮来实现。选用新添加的元件库单击添加、移除元件库对话框中的【Close】关闭按钮，回到库文件面板中，可以看到当前元件库下拉列表框中已经有了刚添加的元件库“STMemoryEPROM16-512Kbit.IntLib”，如图所示。4.3.3卸载元件库如果想将已经添加的元件库卸载，可以在添加/移除元件库对话框中，选中要卸载的元件库名后，单击【Remove】（卸载）按钮即可。注意：卸载元件库并不是删除元件库，卸载元件库只是将该元件库从当前已添加元件库列表中移除，该库仍然保存在AltiumDesigner的元件库文件夹中，下次需要时仍可加载进来使用。4.4三端稳压电源的原理图绘制经过分析，插座JP1、JP2的原理图元件位于常用接插件杂项集成库MiscellaneousConnectors.IntLib中，而其它的原理图元件位于常用元件杂项集成库MiscellaneousDevices.IntLib中，系统默认情况下，已经载入了以上二个常用元件库，但是，如果要载入其它元件库，或者使用过程中移除了该库，则必须加载元件库。VinVoutGND7805VR1100mHL1250V/2AF1D1D2D3D412JP112JP21000uFC11000uFC41000pFC21000pFC312DS11KR14.4.1放置原理图元件并设置属性1.将图纸放大并移动到适当位置（1）图纸显示比例的调节【PageUp】键:每按一次，图纸的显示比例放大一次，可以连续操作，并可在元件的放置过程中操作。【PageDown】键：每按一次，图纸的显示比例缩小一次，可以连续操作，并可在元件的放置过程中操作。【End】键：每按一次，图纸显示刷新一次。【Ctrl】+【PageDown】键：二个按键同时按下，可以显示图纸上的所有图件。（2）图纸位置的移动上下移动滑块左右移动滑块2.打开库...
