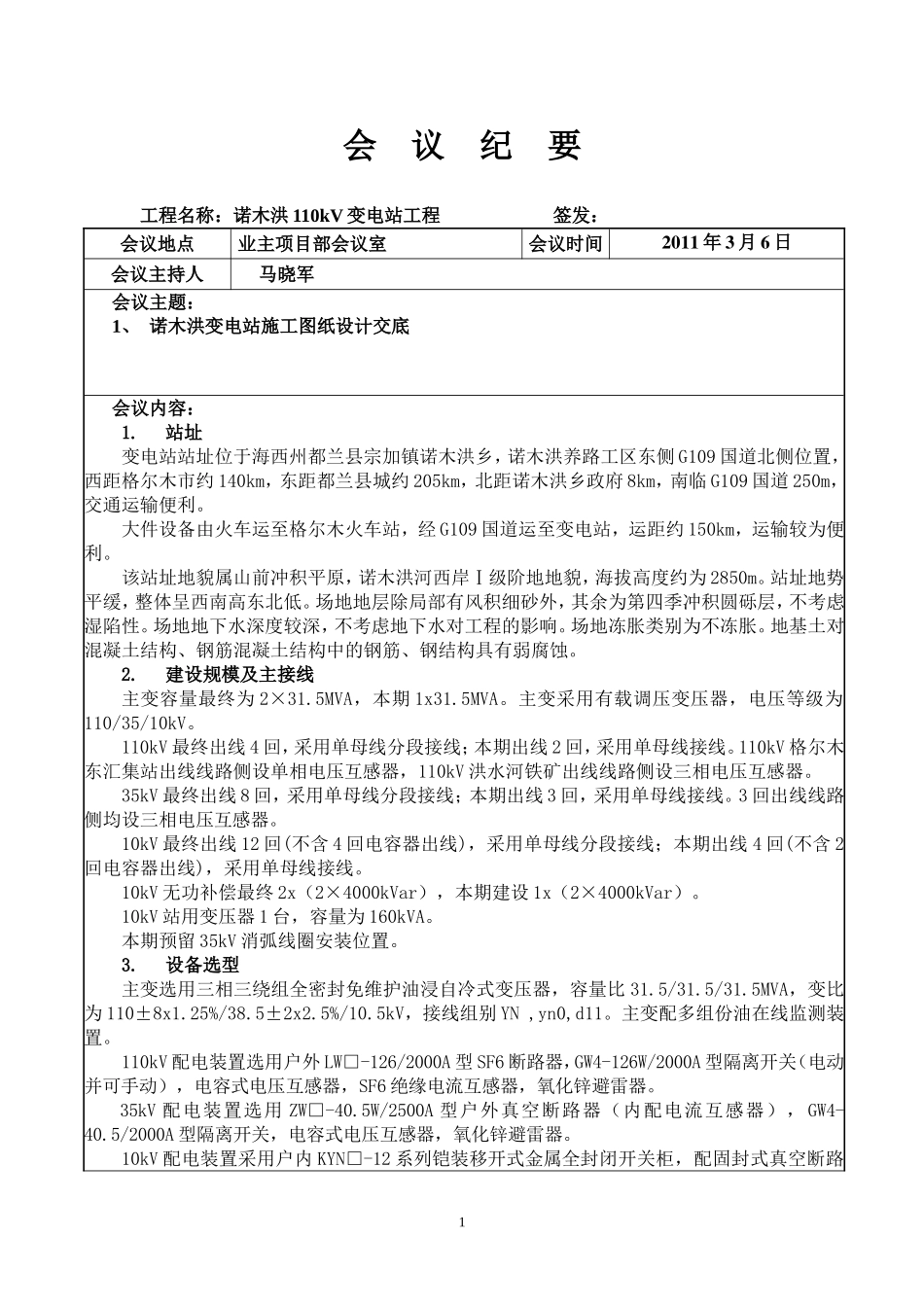

会议纪要工程名称：诺木洪110kV变电站工程签发：会议地点业主项目部会议室会议时间2011年3月6日会议主持人马晓军会议主题：1、诺木洪变电站施工图纸设计交底会议内容：1.站址变电站站址位于海西州都兰县宗加镇诺木洪乡，诺木洪养路工区东侧G109国道北侧位置，西距格尔木市约140km，东距都兰县城约205km，北距诺木洪乡政府8km，南临G109国道250m，交通运输便利。大件设备由火车运至格尔木火车站，经G109国道运至变电站，运距约150km，运输较为便利。该站址地貌属山前冲积平原，诺木洪河西岸Ⅰ级阶地地貌，海拔高度约为2850m。站址地势平缓，整体呈西南高东北低。场地地层除局部有风积细砂外，其余为第四季冲积圆砾层，不考虑湿陷性。场地地下水深度较深，不考虑地下水对工程的影响。场地冻胀类别为不冻胀。地基土对混凝土结构、钢筋混凝土结构中的钢筋、钢结构具有弱腐蚀。2.建设规模及主接线主变容量最终为2×31.5MVA，本期1x31.5MVA。主变采用有载调压变压器，电压等级为110/35/10kV。110kV最终出线4回，采用单母线分段接线；本期出线2回，采用单母线接线。110kV格尔木东汇集站出线线路侧设单相电压互感器，110kV洪水河铁矿出线线路侧设三相电压互感器。35kV最终出线8回，采用单母线分段接线；本期出线3回，采用单母线接线。3回出线线路侧均设三相电压互感器。10kV最终出线12回(不含4回电容器出线)，采用单母线分段接线；本期出线4回(不含2回电容器出线)，采用单母线接线。10kV无功补偿最终2x（2×4000kVar），本期建设1x（2×4000kVar）。10kV站用变压器1台，容量为160kVA。本期预留35kV消弧线圈安装位置。3.设备选型主变选用三相三绕组全密封免维护油浸自冷式变压器，容量比31.5/31.5/31.5MVA，变比为110±8x1.25%/38.5±2x2.5%/10.5kV，接线组别YN,yn0,d11。主变配多组份油在线监测装置。110kV配电装置选用户外LW□-126/2000A型SF6断路器，GW4-126W/2000A型隔离开关（电动并可手动），电容式电压互感器，SF6绝缘电流互感器，氧化锌避雷器。35kV配电装置选用ZW□-40.5W/2500A型户外真空断路器（内配电流互感器），GW4-40.5/2000A型隔离开关，电容式电压互感器，氧化锌避雷器。10kV配电装置采用户内KYN□-12系列铠装移开式金属全封闭开关柜，配固封式真空断路1器。10kV并联电容器选用户内框架式并联电容器组。站用变选用户内油浸型变压器，容量为160kVA。选择电气设备的短路水平如下：110kV－40kA，35kV-31.5kA，10kV-31.5kA。110kV、35kV、10kV户外污秽按变电Ⅳ级设防，10kV户内污秽按变电Ⅱ级设防，并按海拔3000m对设备外绝缘水平及间隙进行修正。4.过电压保护及接地采用氧化锌避雷器限制雷电侵入波和操作过电压。变电站设置3根30m高的独立避雷针、2根25m高构架针进行直击雷防护。变电站设置由水平敷设的接地干线与垂直接地极联合构成的主接地网，可兼顾均压网，复合接地网埋深1.3m。接地网干线采用-60x8热镀锌扁钢，垂直接地体采用接地模块，并引入变电站取水深井。在二次设备间及敷设二次电缆的电缆沟内设置等电位接地网，采用-40x3铜排。5.电气平面布置110kV配电装置布置在变电站西侧，采用户外半高型布置，向西架空出线。间隔排序自北向南依次为洪水河铁矿、格尔木东汇集站、#1主变及电压互感器、分段、预留、#2主变及电压互感器、预留，共7个间隔。35kV配电装置布置在变电站南侧，采用户外半高型布置，向南架空出线。间隔排序由东向西暂定为Ⅰ段母线电压互感器、备用、预留、金辉、#1主变、农场小水电、分段、#2主变、预留、预留、预留、预留、Ⅱ段母线电压互感器，下阶段设计应根据配出工程可研批复意见进一步明确。10kV配电装置室、生产厂房及辅助用房联合布置在站区东侧，为单层砖混结构，10kV采用电缆向北出线。10kV配电装置采用户内双列式布置。变压器布置在110kV配电装置与10kV配电室之间。10kV并联电容器室布置在变电站北侧。35kV消弧线圈位置预留在两台主变中间。6.电缆敷设及照明二次电缆敷设及10kV配电室采用电缆沟，电缆沟内设有角钢电缆支架。电容器室及站用变室电缆采用埋管敷设。二次设备间为防静电地板，电缆在地板夹层内敷设。户内均采用荧光灯照明，道路...
