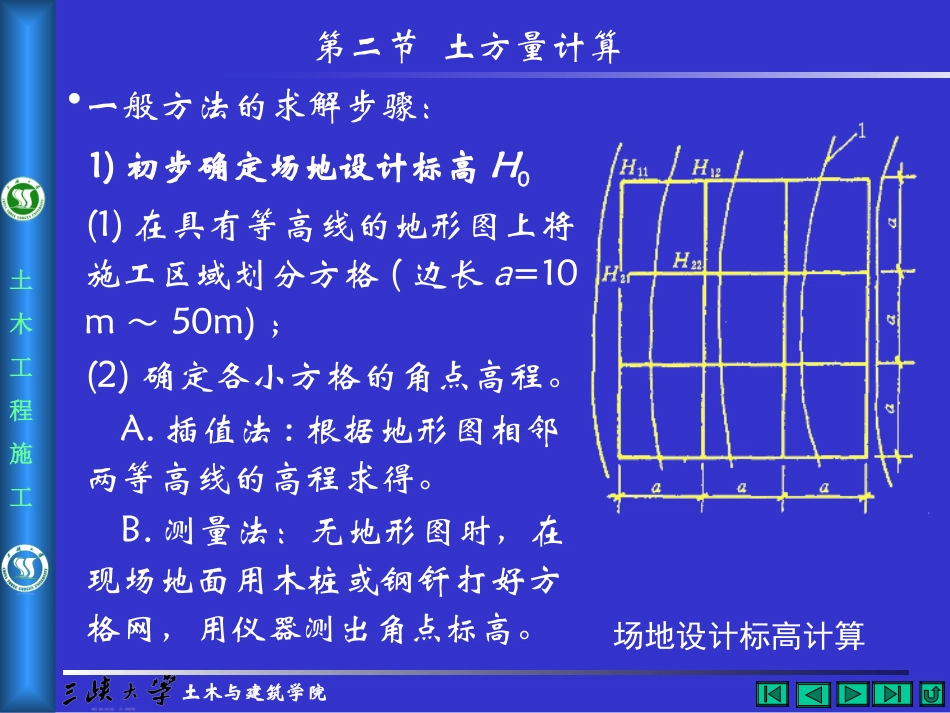

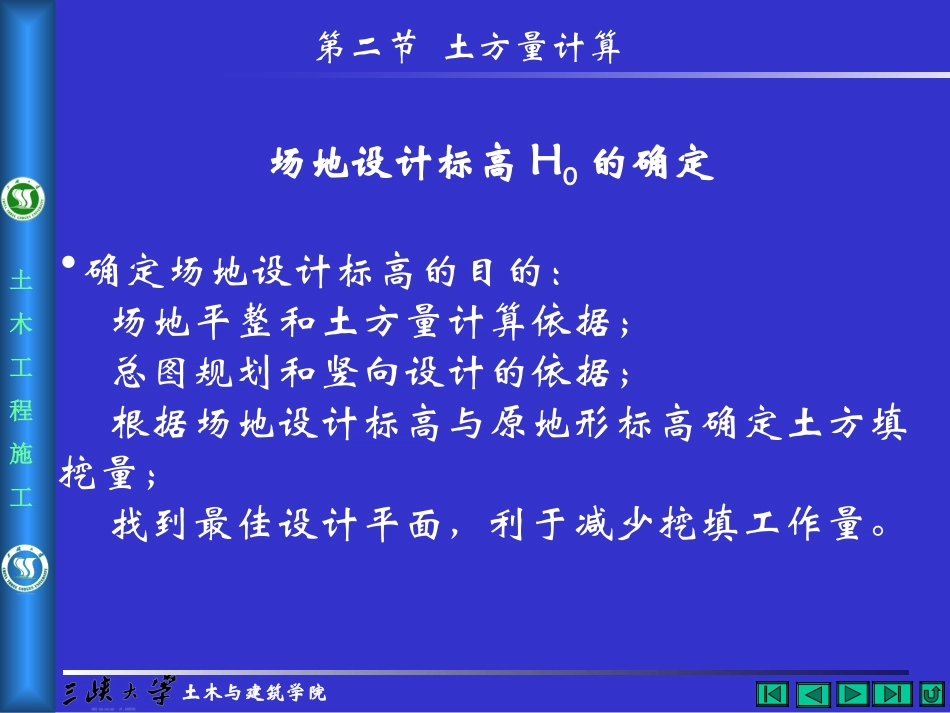

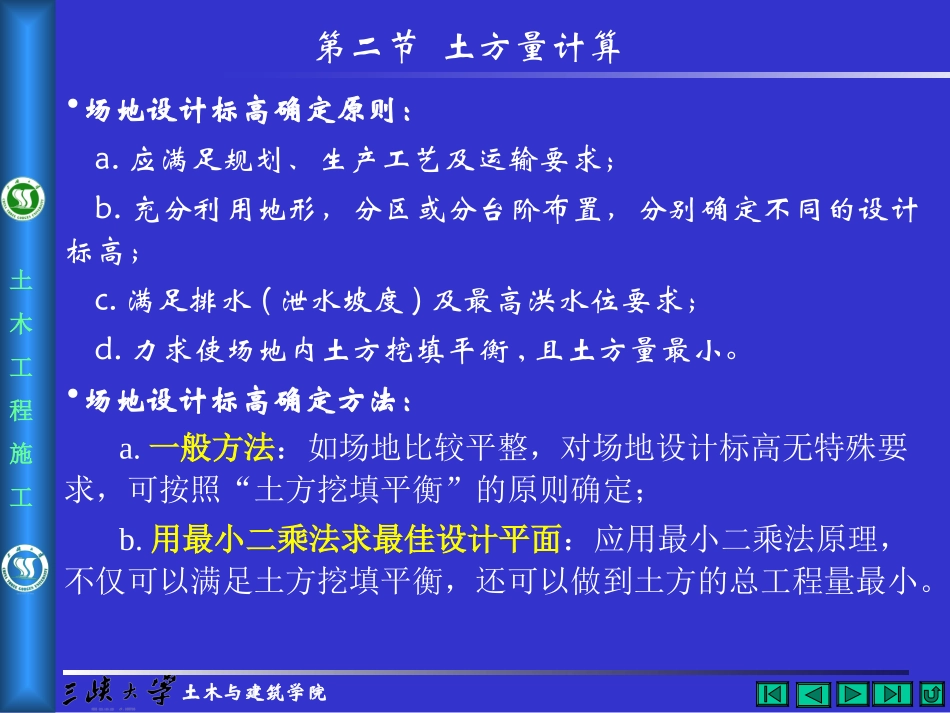

土木工程施工土木与建筑学院场地设计标高H0的确定•确定场地设计标高的目的：场地平整和土方量计算依据；总图规划和竖向设计的依据；根据场地设计标高与原地形标高确定土方填挖量；找到最佳设计平面，利于减少挖填工作量。第二节土方量计算土木工程施工土木与建筑学院•场地设计标高确定原则：a.应满足规划、生产工艺及运输要求；b.充分利用地形，分区或分台阶布置，分别确定不同的设计标高；c.满足排水(泄水坡度)及最高洪水位要求；d.力求使场地内土方挖填平衡,且土方量最小。•场地设计标高确定方法：a.一般方法：如场地比较平整，对场地设计标高无特殊要求，可按照“土方挖填平衡”的原则确定；b.用最小二乘法求最佳设计平面：应用最小二乘法原理，不仅可以满足土方挖填平衡，还可以做到土方的总工程量最小。第二节土方量计算土木工程施工土木与建筑学院•一般方法的求解步骤：1)初步确定场地设计标高H0(1)在具有等高线的地形图上将施工区域划分方格(边长a=10m～50m)；(2)确定各小方格的角点高程。A.插值法:根据地形图相邻两等高线的高程求得。B.测量法：无地形图时，在现场地面用木桩或钢钎打好方格网，用仪器测出角点标高。场地设计标高计算第二节土方量计算土木工程施工土木与建筑学院场地设计标高计算)4(22211211220HHHHaNaHNHHHHH4)(222112110第二节土方量计算(3)按填挖方平衡原则确定设计标高H0；由图可看出，H11只属于一个方格的角点标高，H12和H21则属于两个方格公共的角点标高，H22则属于四个方格公共的角点标高，它们分别在上式中要加一次、二次、四次。土木工程施工土木与建筑学院场地设计标高计算因此，上式可改写成下列形式：NHHHHH443243210式中，N为方格网数，H1是一个方格仅有的角点标高，H2属于两个方格公共的角点标高，H3属于三个方格公共的角点标高，H4属于四个方格公共的角点标高。第二节土方量计算土木工程施工土木与建筑学院确定场地设计标高的实质：寻找设计平面，使得场地内土方挖填平衡且土方量最小。•前述方法可使得场地内土方挖填平衡，但并不能保证土方量最小。•同济大学版《土木工程施工》给出了用最小二乘法原理求最佳设计平面的方法。•并不是总会将挖填平衡作为目标或主要约束条件第二节土方量计算土木工程施工土木与建筑学院2)场地设计标高H0的调整上述公式所计算的设计标高H0系一理论值，实际上还需要考虑以下因素进行调整：(1)由于土的可松性，填土有剩余——H0(2)场地泄水坡度对角点设计标高的影响；(3)设计标高以上的填方工程(如场区上填筑路堤)——H0；设计标高以下的各种挖方工程(如挖河道、水池、基坑等)——H0；(4)场外弃土或场外借土，引起挖、填土方量的变化，需增减设计标高。上述因素应根据现场情况适当考虑。第二节土方量计算
