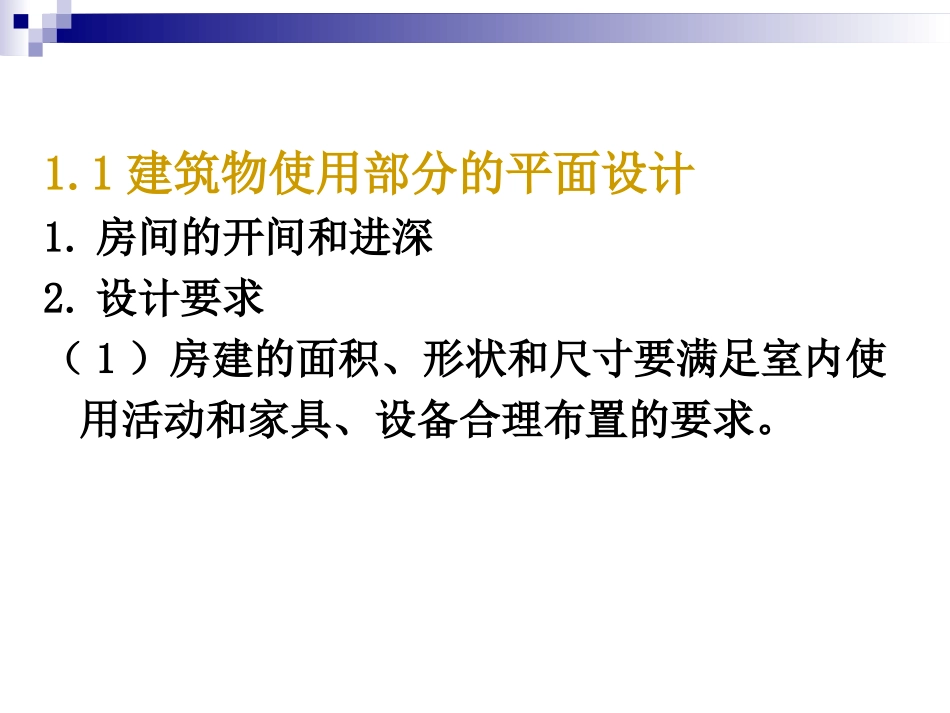

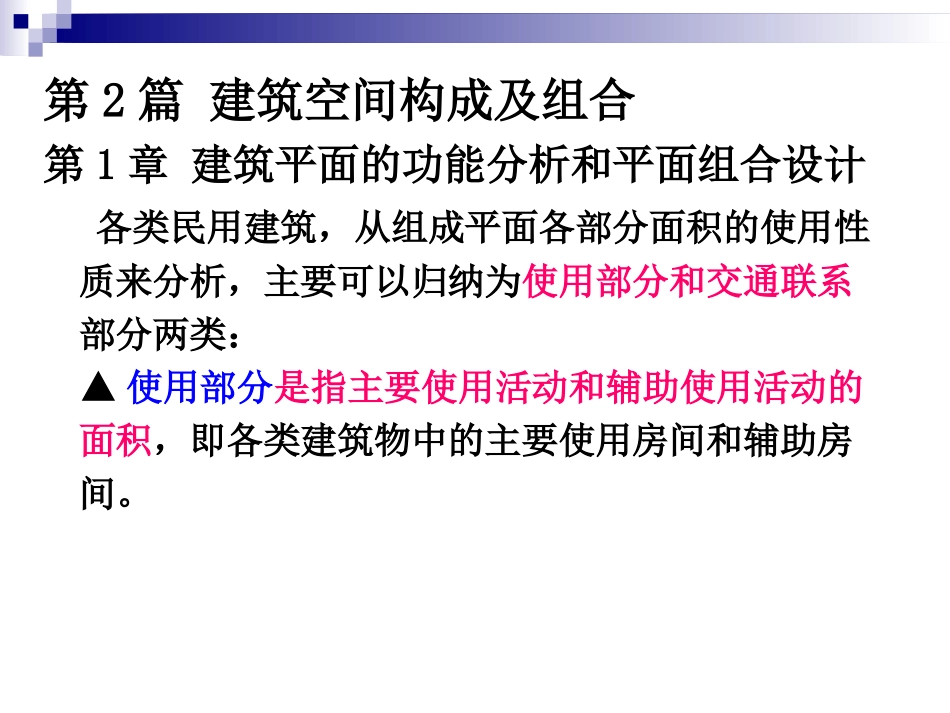

第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计各类民用建筑，从组成平面各部分面积的使用性质来分析，主要可以归纳为使用部分和交通联系部分两类：▲使用部分是指主要使用活动和辅助使用活动的面积，即各类建筑物中的主要使用房间和辅助房间。▲交通联系部分是建筑物中各个房间之间联系通行的面积，即各类建筑物中的走廊、门厅、过厅、楼梯、坡道，以及电梯和自动扶梯的所占的面积。建筑物的平面面积，除了以上两部分外，还有房屋构件所占的面积，即构成房屋承重系统、分隔平面各组成部分的墙、柱、墙墩以及隔断等构件所占的面积。1.1建筑物使用部分的平面设计1.房间的开间和进深2.设计要求（1）房建的面积、形状和尺寸要满足室内使用活动和家具、设备合理布置的要求。（2）门窗的大小、位置、数量和开启方式，应考虑出入方便，疏散安全，采光通风良好。常见的住宅分户门≥900mm；厨房≥800mm；卫生间≥700mm；办公室、教室等公共建筑的门应≥1000mm。（3）房间的构成应使结构布置合理施工方便，也要有利于房间之间的组合，所用材料要符合相应的建筑标准。（4）室内空间以及顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。【例】50人矩形平面教室的布置及基本要求:（1）排距：小学校不宜小于850mm，中学900mm，纵向走道的宽度不宜小于550mm，课桌的端部与墙面的内壁柱及管道的净距≥120mm，前排边座的学生与黑板远端形成的水平夹角≥30°。（2）教室第一排课桌前沿与黑板的水平距离不宜小于2000mm,教室最后一排课桌后沿与黑板的水平距离，小学不宜大于8000mm,中学不宜大于8500mm，教室后部应设置不小于600mm的横向走道。（3）教室应设置黑板、讲台、清洁柜、窗帘杆、银幕挂钩、广播喇叭箱、闭路电视、学习园地栏、挂衣钩、雨具存放处，前后各设一组电源插座。（4）黑板的高度≥1000mm，宽度，小学不宜小于3600mm，中学4000mm，黑板下沿与讲台的垂直距离，小学宜800～900mm，中学1000～1100mm，讲台两端与黑板边缘的水平距离≥200mm，宽度650mm，高度宜为200mm。教室平面多为矩形，跨度在6～7米左右较为经济，因此，教室的形状、尺寸即可确定。（5）教室的平面摆放：南外廊，黑板在东端。1.2交通联系部分的平面设计建筑物内部的交通联系部分可分为：水平交通联系－走廊、过道等。垂直交通联系－楼梯、坡道、电梯、自动扶梯等。交通联系枢纽－门厅、过厅、住宅的玄关等。交通联系部分的设计要求：（1）满足使用高峰时段人流、货流通过所需占用的安全尺度；（2）符合紧急情况下规范所规定的疏散要求；（3）交通线路简捷明确，方便各使用空间之间的联系；（4）满足通风采光要求；（5）力求节约交通面积，同时考虑空间处理等造型问题1.走道：宽度、长度（P19-20）2.门厅和过厅（P20-21）（1）作用：①内外过度、集散人流作用的交通枢纽（导向性明确）②非交通功能的使用空间（满足使用要求的宽度、流程等）③丰富内部空间▲常见走道、走廊的宽度：（P19）通常单股人流的通行宽度约为550～600mm，住宅的过道1100～1200mm办公楼，长度≤40M,单面最小净宽1300mm,双面1400mm;长度＞40M,单面最小净宽1500mm,双面1800mm。教学楼，内廊≥2100mm；外廊≥1800mm医院，病房楼室内≥2100mm，有高差必须使用坡道≤1/10；门诊楼单侧候诊≥2100mm，双侧候诊≥2700mm。残疾人使用的建筑物，通过一辆轮椅≥1200mm，一椅一人≥1500mm，两椅≥1800mm，出入口、尽端应有1500x1500mm的回转空间。（2）要求：①门厅对外出入口的总宽度，应不小于通向该门厅的过道、楼梯宽度的总和，人流比较集中的公共建筑物，门厅对外出入口的宽度一般按每100人0.6M计算。门的开启方式应向外开或采用弹簧门扇。②过厅通常设置在过道和过道之间、或过道和楼梯的连接处，它起到交通路线的转折和过渡作用，有时为了改善过道的采光、通风条件，也可以在过道的中部设置过厅（有时也叫扩大走道）。③建筑物的出入口处通常设置门廊、门斗、室外平台、室内外高差踏步，在门的上方设置雨篷。3.楼梯、坡道和电梯（详见第六章）（1）楼梯的宽度（2）楼梯的形式（3）楼梯的数量和位置（P.20）1.3建筑...
