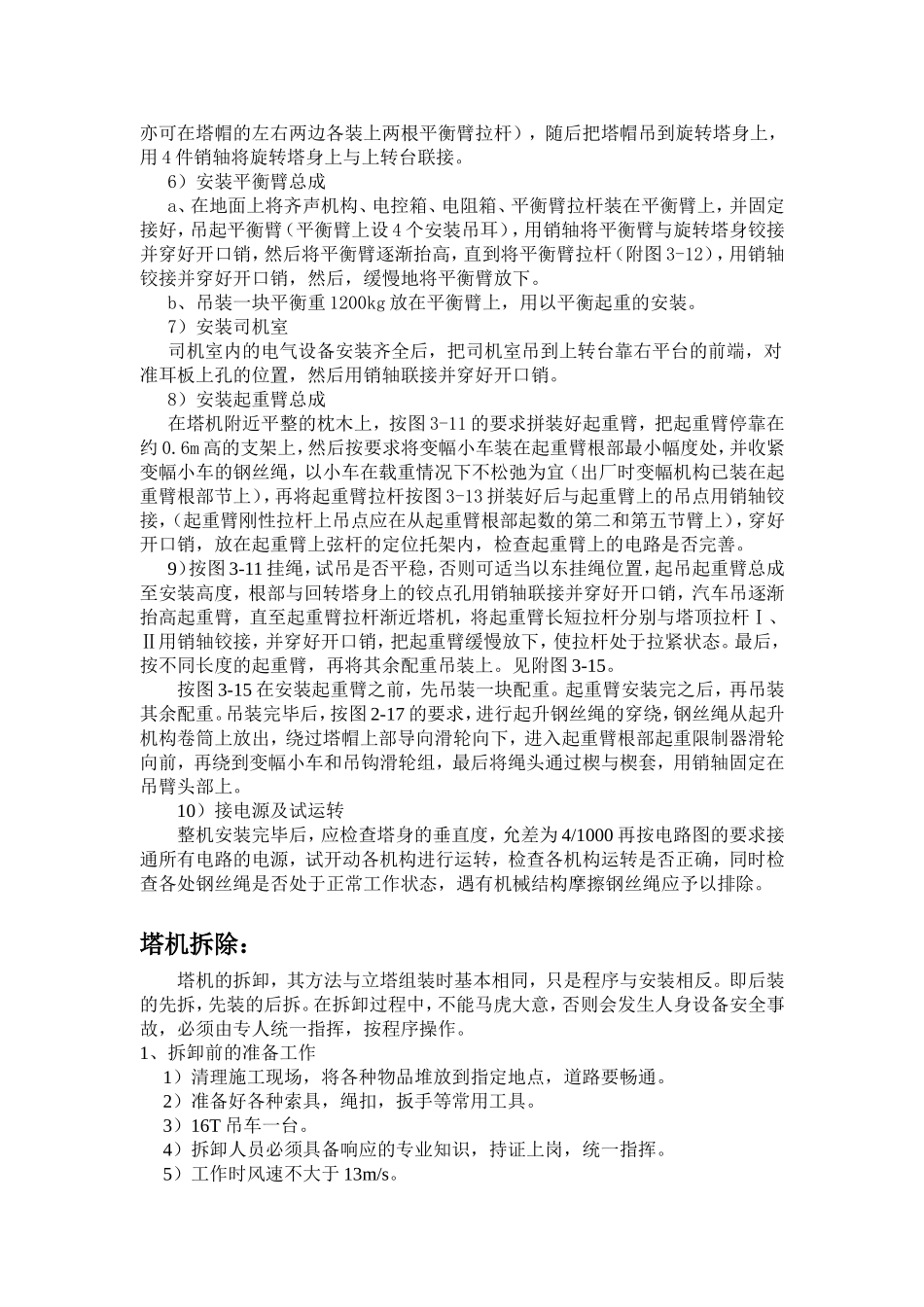

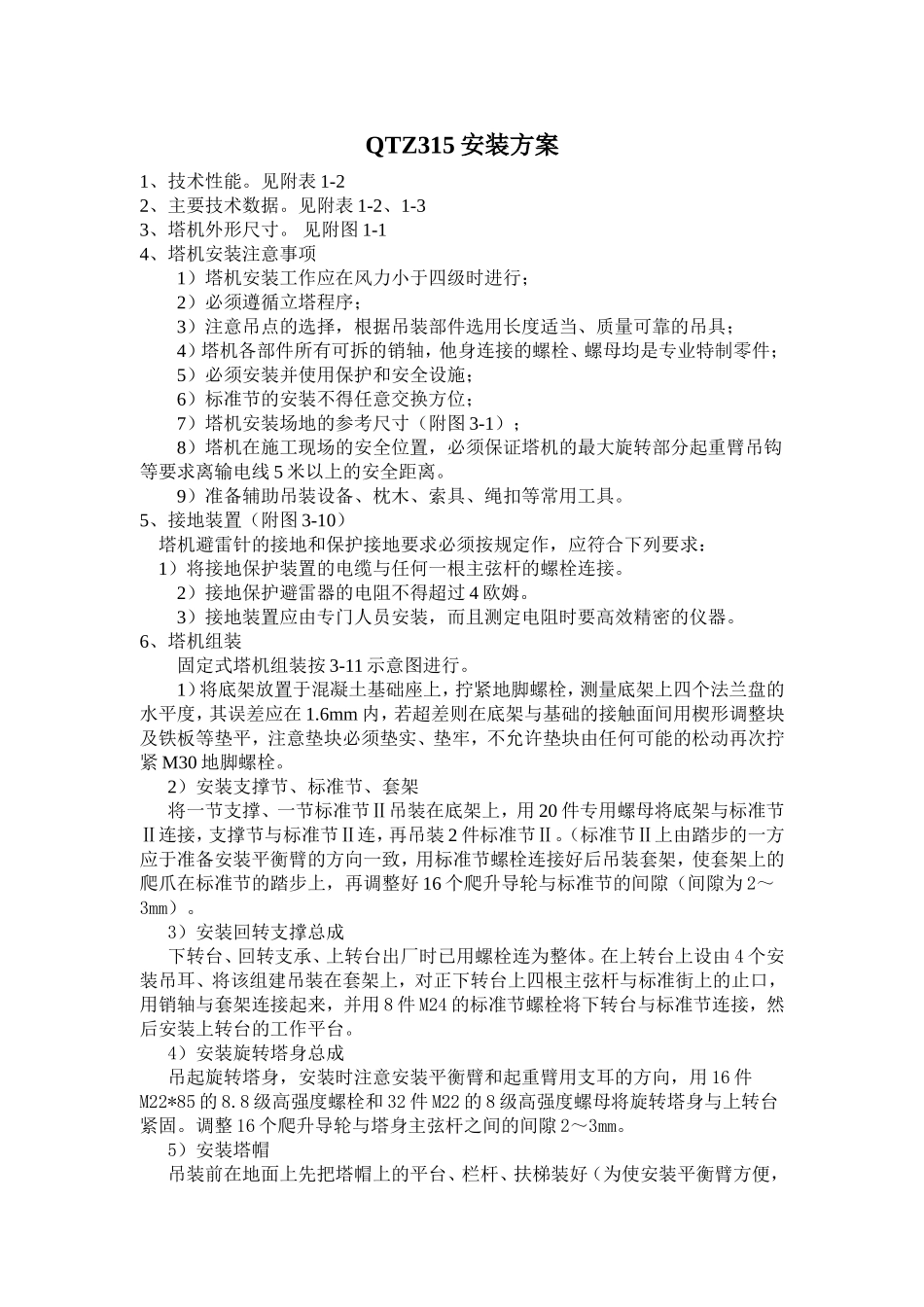

QTZ315安装方案1、技术性能。见附表1-22、主要技术数据。见附表1-2、1-33、塔机外形尺寸。见附图1-14、塔机安装注意事项1）塔机安装工作应在风力小于四级时进行；2）必须遵循立塔程序；3）注意吊点的选择，根据吊装部件选用长度适当、质量可靠的吊具；4）塔机各部件所有可拆的销轴，他身连接的螺栓、螺母均是专业特制零件；5）必须安装并使用保护和安全设施；6）标准节的安装不得任意交换方位；7）塔机安装场地的参考尺寸（附图3-1）；8）塔机在施工现场的安全位置，必须保证塔机的最大旋转部分起重臂吊钩等要求离输电线5米以上的安全距离。9）准备辅助吊装设备、枕木、索具、绳扣等常用工具。5、接地装置（附图3-10）塔机避雷针的接地和保护接地要求必须按规定作，应符合下列要求：1）将接地保护装置的电缆与任何一根主弦杆的螺栓连接。2）接地保护避雷器的电阻不得超过4欧姆。3）接地装置应由专门人员安装，而且测定电阻时要高效精密的仪器。6、塔机组装固定式塔机组装按3-11示意图进行。1）将底架放置于混凝土基础座上，拧紧地脚螺栓，测量底架上四个法兰盘的水平度，其误差应在1.6mm内，若超差则在底架与基础的接触面间用楔形调整块及铁板等垫平，注意垫块必须垫实、垫牢，不允许垫块由任何可能的松动再次拧紧M30地脚螺栓。2）安装支撑节、标准节、套架将一节支撑、一节标准节Ⅱ吊装在底架上，用20件专用螺母将底架与标准节Ⅱ连接，支撑节与标准节Ⅱ连，再吊装2件标准节Ⅱ。（标准节Ⅱ上由踏步的一方应于准备安装平衡臂的方向一致，用标准节螺栓连接好后吊装套架，使套架上的爬爪在标准节的踏步上，再调整好16个爬升导轮与标准节的间隙（间隙为2～3mm）。3）安装回转支撑总成下转台、回转支承、上转台出厂时已用螺栓连为整体。在上转台上设由4个安装吊耳、将该组建吊装在套架上，对正下转台上四根主弦杆与标准街上的止口，用销轴与套架连接起来，并用8件M24的标准节螺栓将下转台与标准节连接，然后安装上转台的工作平台。4）安装旋转塔身总成吊起旋转塔身，安装时注意安装平衡臂和起重臂用支耳的方向，用16件M22*85的8.8级高强度螺栓和32件M22的8级高强度螺母将旋转塔身与上转台紧固。调整16个爬升导轮与塔身主弦杆之间的间隙2～3mm。5）安装塔帽吊装前在地面上先把塔帽上的平台、栏杆、扶梯装好（为使安装平衡臂方便，亦可在塔帽的左右两边各装上两根平衡臂拉杆），随后把塔帽吊到旋转塔身上，用4件销轴将旋转塔身上与上转台联接。6）安装平衡臂总成a、在地面上将齐声机构、电控箱、电阻箱、平衡臂拉杆装在平衡臂上，并固定接好，吊起平衡臂（平衡臂上设4个安装吊耳），用销轴将平衡臂与旋转塔身铰接并穿好开口销，然后将平衡臂逐渐抬高，直到将平衡臂拉杆（附图3-12），用销轴铰接并穿好开口销，然后，缓慢地将平衡臂放下。b、吊装一块平衡重1200kg放在平衡臂上，用以平衡起重的安装。7）安装司机室司机室内的电气设备安装齐全后，把司机室吊到上转台靠右平台的前端，对准耳板上孔的位置，然后用销轴联接并穿好开口销。8）安装起重臂总成在塔机附近平整的枕木上，按图3-11的要求拼装好起重臂，把起重臂停靠在约0.6m高的支架上，然后按要求将变幅小车装在起重臂根部最小幅度处，并收紧变幅小车的钢丝绳，以小车在载重情况下不松弛为宜（出厂时变幅机构已装在起重臂根部节上），再将起重臂拉杆按图3-13拼装好后与起重臂上的吊点用销轴铰接，（起重臂刚性拉杆上吊点应在从起重臂根部起数的第二和第五节臂上），穿好开口销，放在起重臂上弦杆的定位托架内，检查起重臂上的电路是否完善。9）按图3-11挂绳，试吊是否平稳，否则可适当以东挂绳位置，起吊起重臂总成至安装高度，根部与回转塔身上的铰点孔用销轴联接并穿好开口销，汽车吊逐渐抬高起重臂，直至起重臂拉杆渐近塔机，将起重臂长短拉杆分别与塔顶拉杆Ⅰ、Ⅱ用销轴铰接，并穿好开口销，把起重臂缓慢放下，使拉杆处于拉紧状态。最后，按不同长度的起重臂，再将其余配重吊装上。见附图3-15。按图3-15在安装起重臂之前，先吊装一块配重。起重臂安装完之后，再吊装其余配重。吊装完毕后，按图2-17的要求，进行起升钢丝绳的穿绕...
