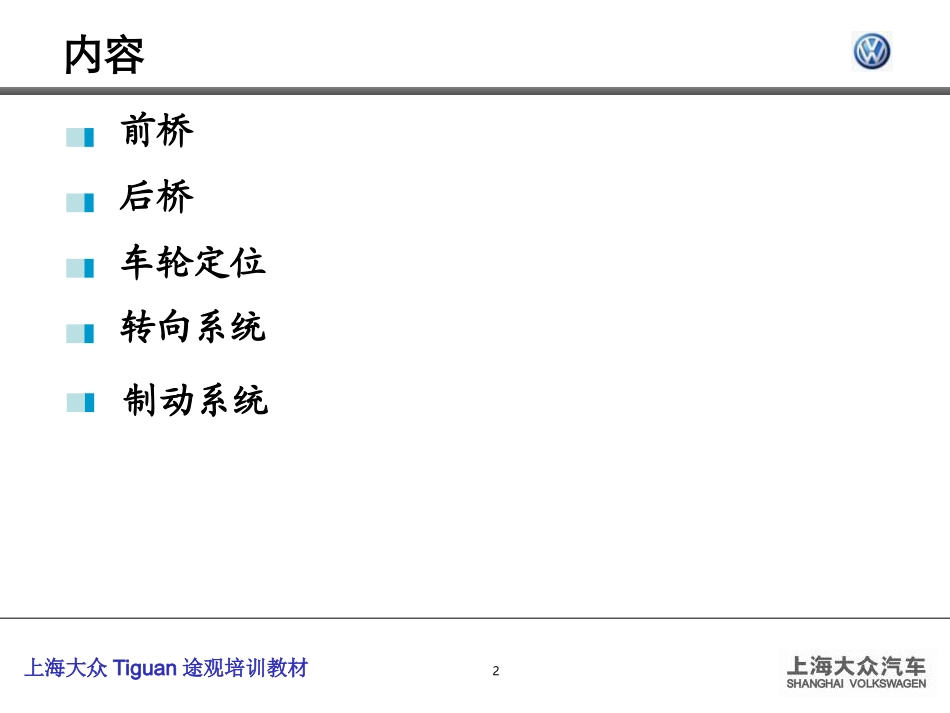

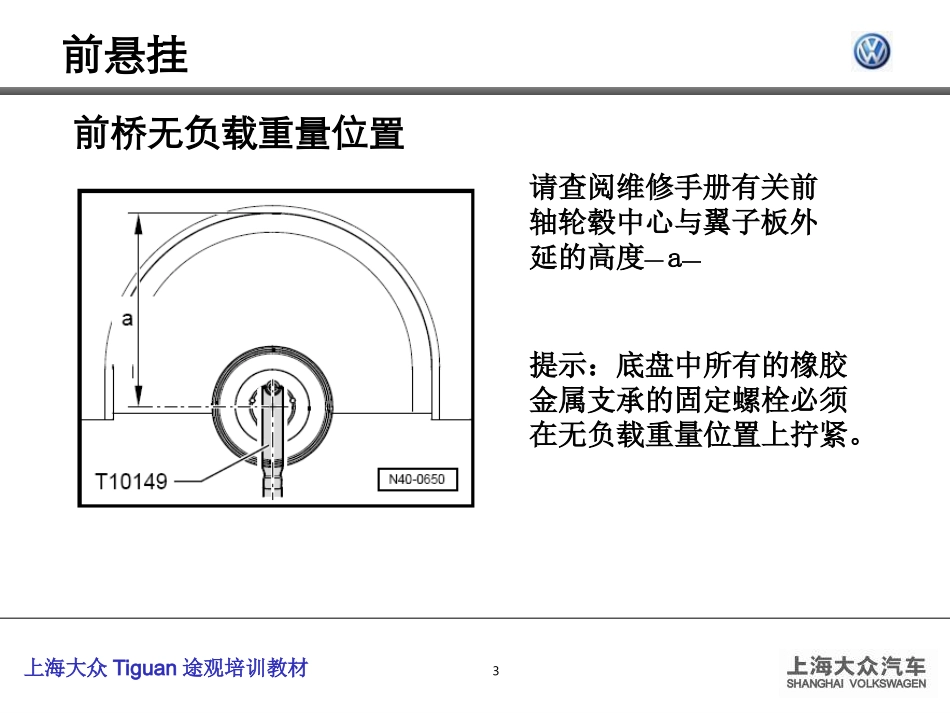

上海大众全新Passat培训教材底盘2上海大众Tiguan途观培训教材前桥后桥车轮定位转向系统内容制动系统3上海大众Tiguan途观培训教材前悬挂请查阅维修手册有关前轴轮毂中心与翼子板外延的高度—a—前桥无负载重量位置提示：底盘中所有的橡胶金属支承的固定螺栓必须在无负载重量位置上拧紧。4上海大众Tiguan途观培训教材前副车架前副车架采用整体式钢制冲压件，用6个螺栓固定在车身上。5上海大众Tiguan途观培训教材定位前轮副车架定位工具-T10096-提示：更换摆臂的橡胶金属轴承、稳定杆、副梁；以及拆装下摆臂、稳定杆、副车架。用定位工具-10096-则不必再做四轮定位前悬挂副车架定位专用工具6上海大众Tiguan途观培训教材为了定位副车架，可在下列箭头所指的位置依次拧入定位工具-T10096-。最大拧紧为20Nm；否则会损坏定位工具。前悬挂副车架定位专用工具7上海大众Tiguan途观培训教材下摆臂下摆臂与副车架固定的方式和朗逸类似，前部螺栓沿着车辆纵向方向安装（见下左图），后部螺栓沿着车辆纵向方向安装（见下右图）。8上海大众Tiguan途观培训教材检查主销球头—检查轴向间隙:将摆臂按-箭头方向-用力向下拉并重新向上推。前悬挂前悬挂检查检查主销球头—检查径向间隙:将车轮下部按-箭头方向-用力向内和向外按压。提示：检查中不允许有明显的、能够看得见的“间隙”存在。9上海大众Tiguan途观培训教材前悬挂悬挂支柱安装前悬挂采用麦弗逊式10上海大众Tiguan途观培训教材十二角法兰螺栓-9-每次拆卸后都要更换当旋松或拧紧螺栓时，车辆不能完全着地，否则将损坏车轮轴承。前悬挂车轮轴承11上海大众Tiguan途观培训教材请查阅维修手册有关后桥轮毂中心与翼子板外延的高度—a—后悬挂后桥无负载重量位置后悬挂采用四摆臂式与途安车在结构上相同12上海大众Tiguan途观培训教材请查阅维修手册有关螺栓中心到安装支架外缘的尺寸–a–。1-安装支架2-纵向控制臂若尺寸–a–已调整好，则拧紧螺栓。后悬挂确定纵向控制臂和安装支架的相对位置13上海大众Tiguan途观培训教材专用工具和维修设备：-车辆定位仪V.A.G1813-或大众认可的车轮定位仪-制动踏板加载器-套筒T10179-减震器套件T10001车轮定位14上海大众Tiguan途观培训教材在下列情况下必须进行车轮定位：-车辆行驶不正常。-车辆发生事故并更换了部件。-车桥部件进行了拆卸或更换。-轮胎不均匀磨损。提示：只有行使里程达到1000km-2000km后才适宜进行车轮定位车轮定位车轮定位条件15上海大众Tiguan途观培训教材更换过的前桥部件需要车轮定位更换过的后桥部件需要车轮定位是否是否下摆臂X下摆臂X摆臂的橡胶金属轴承X1）上摆臂X车轮轴承壳体X中摆臂X横拉杆/横拉杆球头X车轮轴承壳体X转向机X副车架X副梁X1）螺旋弹簧X悬挂支柱X减震器X稳定杆X1）稳定杆X纵向控制臂X车轮定位前后桥部件更换与车轮定位（以维修手册为准）1）前提条件：副车架已用-T10096-定位。16上海大众Tiguan途观培训教材前桥部件已被拆卸和安装需要车轮定位后桥部件已被拆卸和安装需要车轮定位是否是否下摆臂X1）下摆臂X车轮轴承壳体X上摆臂X横拉杆及球头X中摆臂X转向机X车轮轴承壳体X副梁X1）副车架X悬挂支柱X螺旋弹簧X稳定杆X1）减震器X稳定杆X纵向控制臂X车轮定位前后桥部件拆装与车轮定位（以维修手册为准）1）前提条件：副梁已用-T10096-定位17上海大众Tiguan途观培训教材测试条件：-检查车轮悬架装置、车辆轴承、转向系和转向拉杆，是否存在过大的间隙和损坏。-同一车桥上的左右两侧轮胎胎纹深度最多允许相差2mm。-轮胎充气压力符合规定。-车辆为无负载重量。-燃油箱必须装满。-备胎和随车工具必须旋转在指定位置。-风窗清洗系统和清洗装置的洗涤液储液罐均注满。-在进行车轮定位过程中，确保活动底座和转盘不触及到极限位置。车轮定位车轮定位条件18上海大众Tiguan途观培训教材车轮定位偏差补偿上下晃动车身安装制动踏板开始测量车辆高度方向盘打直并固定检查后桥车轮外倾角若不正确则调整检查前桥车轮外倾角若不正确则调整检查后桥前束,若不正确则调整检查前桥主销后倾角，若不正确则检查车身、车桥部件检查前桥车轮前束若不正确则调整结束车轮定位测试过程19上海大众Tiguan途...
