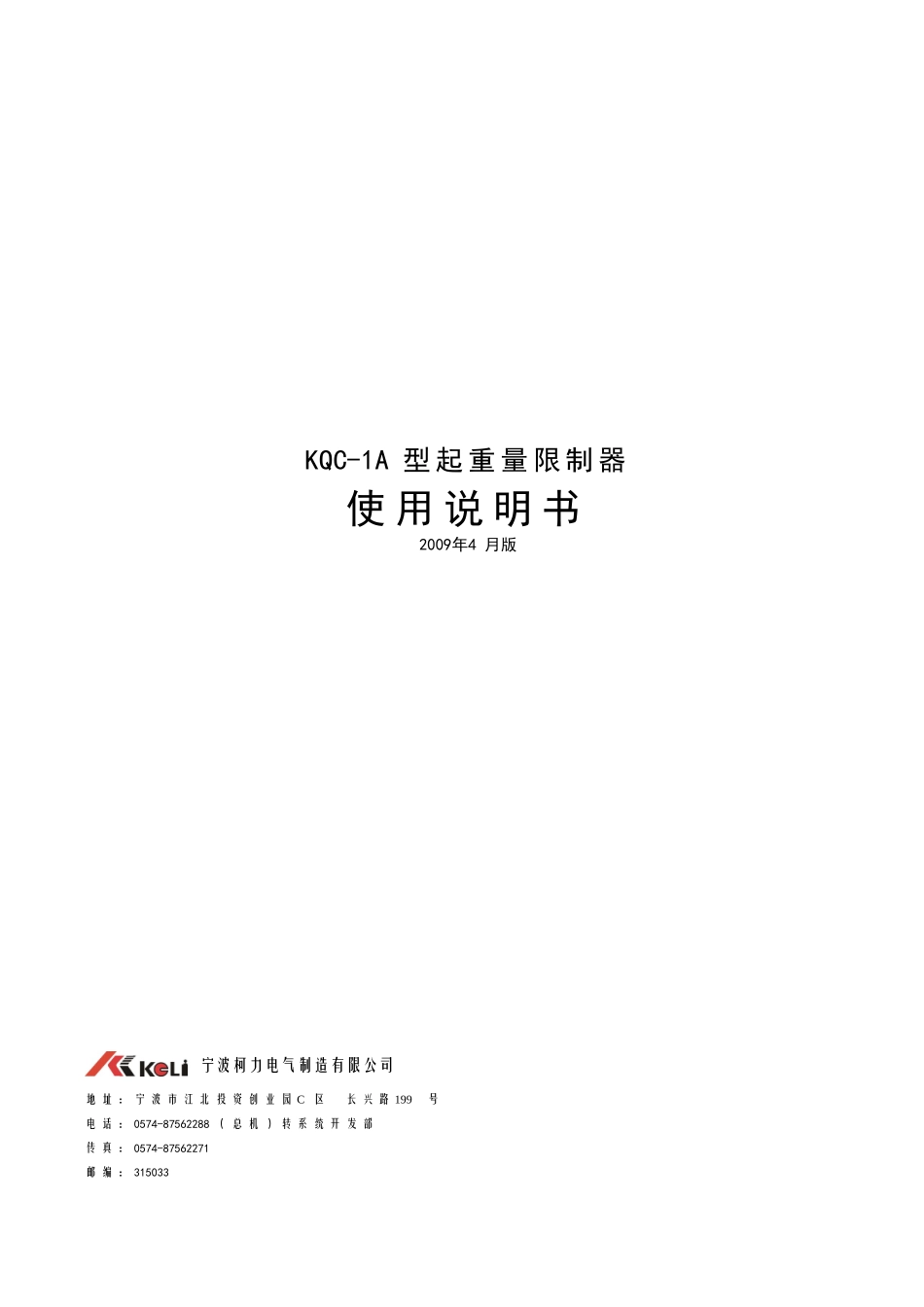

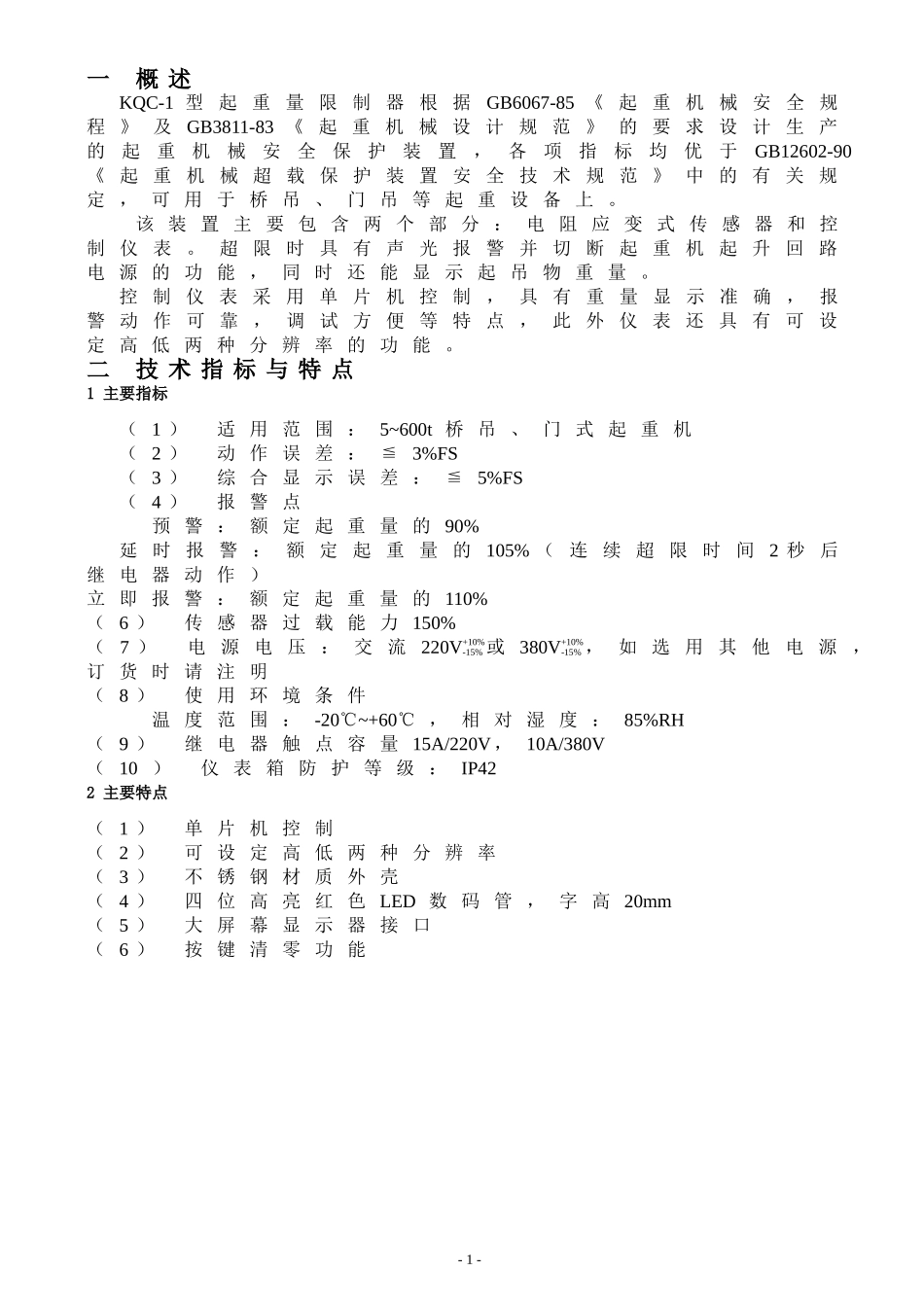

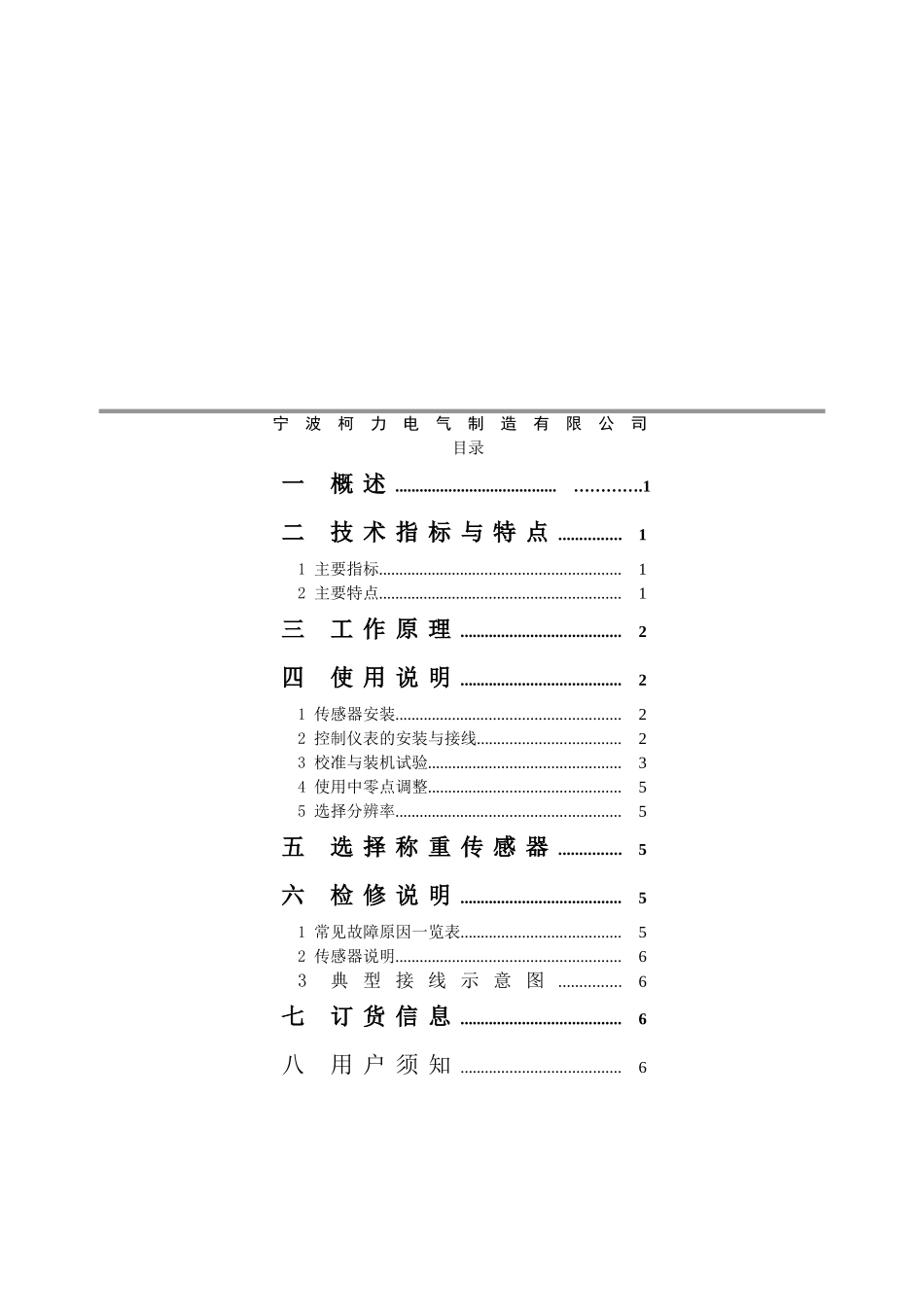

KQC-1A型起重量限制器使用说明书2009年4月版宁波柯力电气制造有限公司地址：宁波市江北投资创业园C区长兴路199号电话：0574-87562288（总机）转系统开发部传真：0574-87562271邮编：315033宁波柯力电气制造有限公司目录一概述.......................................………….1二技术指标与特点...............11主要指标...........................................................12主要特点...........................................................1三工作原理.......................................2四使用说明.......................................21传感器安装.......................................................22控制仪表的安装与接线...................................23校准与装机试验...............................................34使用中零点调整...............................................55选择分辨率.......................................................5五选择称重传感器...............5六检修说明.......................................51常见故障原因一览表.......................................52传感器说明.......................................................63典型接线示意图...............6七订货信息.......................................6八用户须知.......................................6一概述KQC-1型起重量限制器根据GB6067-85《起重机械安全规程》及GB3811-83《起重机械设计规范》的要求设计生产的起重机械安全保护装置，各项指标均优于GB12602-90《起重机械超载保护装置安全技术规范》中的有关规定，可用于桥吊、门吊等起重设备上。该装置主要包含两个部分：电阻应变式传感器和控制仪表。超限时具有声光报警并切断起重机起升回路电源的功能，同时还能显示起吊物重量。控制仪表采用单片机控制，具有重量显示准确，报警动作可靠，调试方便等特点，此外仪表还具有可设定高低两种分辨率的功能。二技术指标与特点1主要指标（1）适用范围：5~600t桥吊、门式起重机（2）动作误差：≦3%FS（3）综合显示误差：≦5%FS（4）报警点预警：额定起重量的90%延时报警：额定起重量的105%（连续超限时间2秒后继电器动作）立即报警：额定起重量的110%（6）传感器过载能力150%（7）电源电压：交流220V+10%-15%或380V+10%-15%，如选用其他电源，订货时请注明（8）使用环境条件温度范围：-20℃~+60℃，相对湿度：85%RH（9）继电器触点容量15A/220V，10A/380V（10）仪表箱防护等级：IP422主要特点（1）单片机控制（2）可设定高低两种分辨率（3）不锈钢材质外壳（4）四位高亮红色LED数码管，字高20mm（5）大屏幕显示器接口（6）按键清零功能-1-三工作原理系统工作原理框图起重机的载荷由传感器检测，并把重量信号转换成与重量成比例的电压信号，此信号非常微弱，在传感器内部将此信号放大，经信号线接到控制仪表内经过模拟/数字转换器变成数字信号，然后由单片机进行数据处理——数据显示、判断，根据重量信号控制声光报警及起重机起升控制回路。当起吊重量达到额定置的90%(可设定)时，限制器发出预警信号：黄色指示灯亮，蜂鸣器发出断续声。当起吊重量达到额定置的105%(可设定)时，限制器发出报警信号：红色指示灯亮，蜂鸣器发出连续声。为避免冲击载荷引起的瞬间虚假超载，程序对数据进行滤波，如果连续超载时间超过2秒，则判定是真正的超载，立即切断起升回路电源。当起吊重量达到额定置的110%时，继电器动作，立即切断起升回路电源同时红色指示灯亮，蜂鸣器发出连续声。四使用说明1传感器安装首先检查产品铭牌的型号是否与起重机额定起重量、倍率相符（参见《轴承座式机械尺寸表》）。传感器安装形式为轴承座式，如图1。并且传感器只能安装在非传递动力的一端，两端的高度尽量保持一致。露天使用的传感器要加防雨罩。-2-图12控制仪表的安装与接线(1)打开仪表壳，用2只M6螺钉把仪表固定在司机室便于观察的位置，安装尺寸见图2。图2(2)仪表注意防水防潮，不能安装于直接雨淋和日晒的地方。(3)仪表的交流电源应接在...
