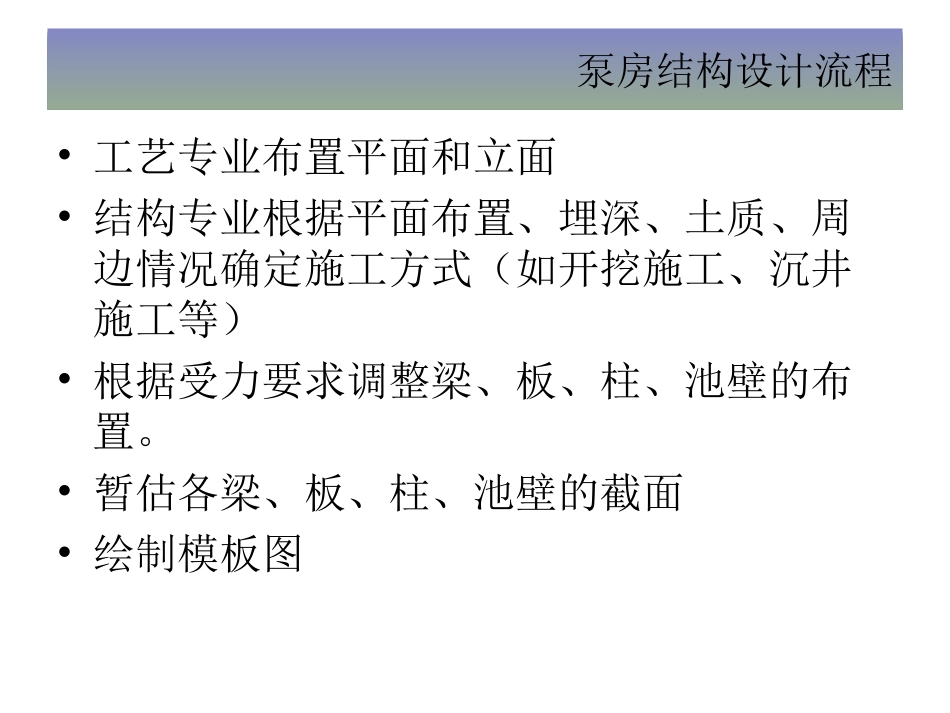

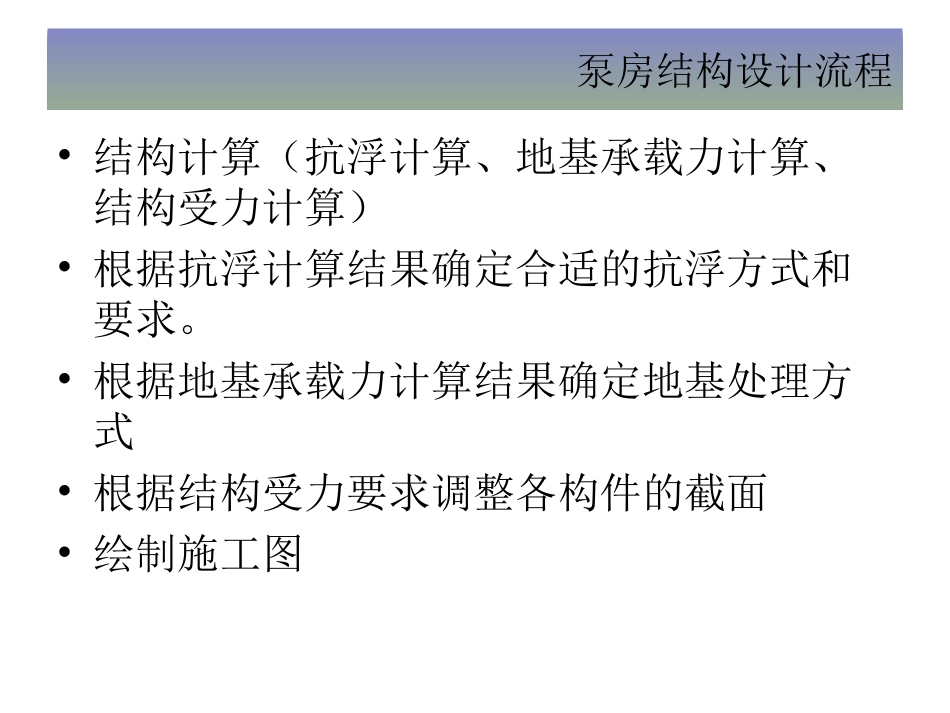

泵房结构设计流程泵房结构设计流程•工艺专业布置平面和立面•结构专业根据平面布置、埋深、土质、周边情况确定施工方式（如开挖施工、沉井施工等）•根据受力要求调整梁、板、柱、池壁的布置。•暂估各梁、板、柱、池壁的截面•绘制模板图泵房结构设计流程•结构计算（抗浮计算、地基承载力计算、结构受力计算）•根据抗浮计算结果确定合适的抗浮方式和要求。•根据地基承载力计算结果确定地基处理方式•根据结构受力要求调整各构件的截面•绘制施工图泵房结构设计流程•工艺布置图泵房结构设计流程•工艺布置图泵房结构设计流程常用的施工方式有：•开挖施工•沉井施工在泵房平面布置规则、埋深较深时一般采用沉井施工，优点是不需要基坑支护，造价低。缺点是工期较长，施工技术要求高。泵房结构设计流程•根据结构受力情况调整梁、板、柱、池壁的布置•估算各梁、板、柱、池壁的截面以上主要就是根据经验进行调整和暂估。泵房结构设计流程抗浮计算•构筑物的抗浮系数要求≥1.05（不计侧阻力）•最高地下水位取值，上海及附近地区一般取设计地面下0.5m。•若抗浮不满足要求，可采取压重、桩基抗浮、高水位不放空等方式处理。泵房结构设计流程地基承载力计算•计算地基承载力是否满足要求。•若不满足要求，可采用地基加固、换填、桩基等处理方式。泵房结构设计流程结构受力计算－荷载计算•顶板主要荷载有：自重、活载、设备荷载（包括安装和运行阶段）。•池壁主要荷载有：内水压力、外水土压力、顶板传至池壁的弯矩、轴力等。•底板主要荷载有：地基净反力，池壁传至底板的弯矩等。注意以上荷载要考虑不同的工况泵房结构设计流程结构计算对于泵房，现在还没有一个比较好的软件让设计人员进行整体建模计算，一般都是设计人员根据一定的假定把泵房认为拆成各个构件进行，若拆成单块板、单根梁、框架等，然后选择相应的软件进行计算，一般算构件的软件有mortgain、理正、robot和自编的软件。泵房结构设计流程结构配筋计算根据结构计算结果，得出不同工况下的构件内力（弯矩、剪力、扭矩），按规范的公式根据内力计算配筋和选筋。雨污水泵房配筋除了要考虑强度外，还必须验算裂缝宽度，根据规范，裂缝宽度≤0.2mm。从实际工程看，一般配筋均由裂缝控制。泵房结构设计流程结构配筋计算强度和变形计算一般选用《混凝土结构设计规范》GB50010-2010第6章承载能力极限状态计算，第34～87页。第7章正常使用极限状态验算，第88～100页。裂缝的计算一般选用《给水排水工程构筑物结构设计规范》GB50069-2002第27页设计人员一般会选用程序进行计算，一般有Mortgain、理正和自编的软件。
