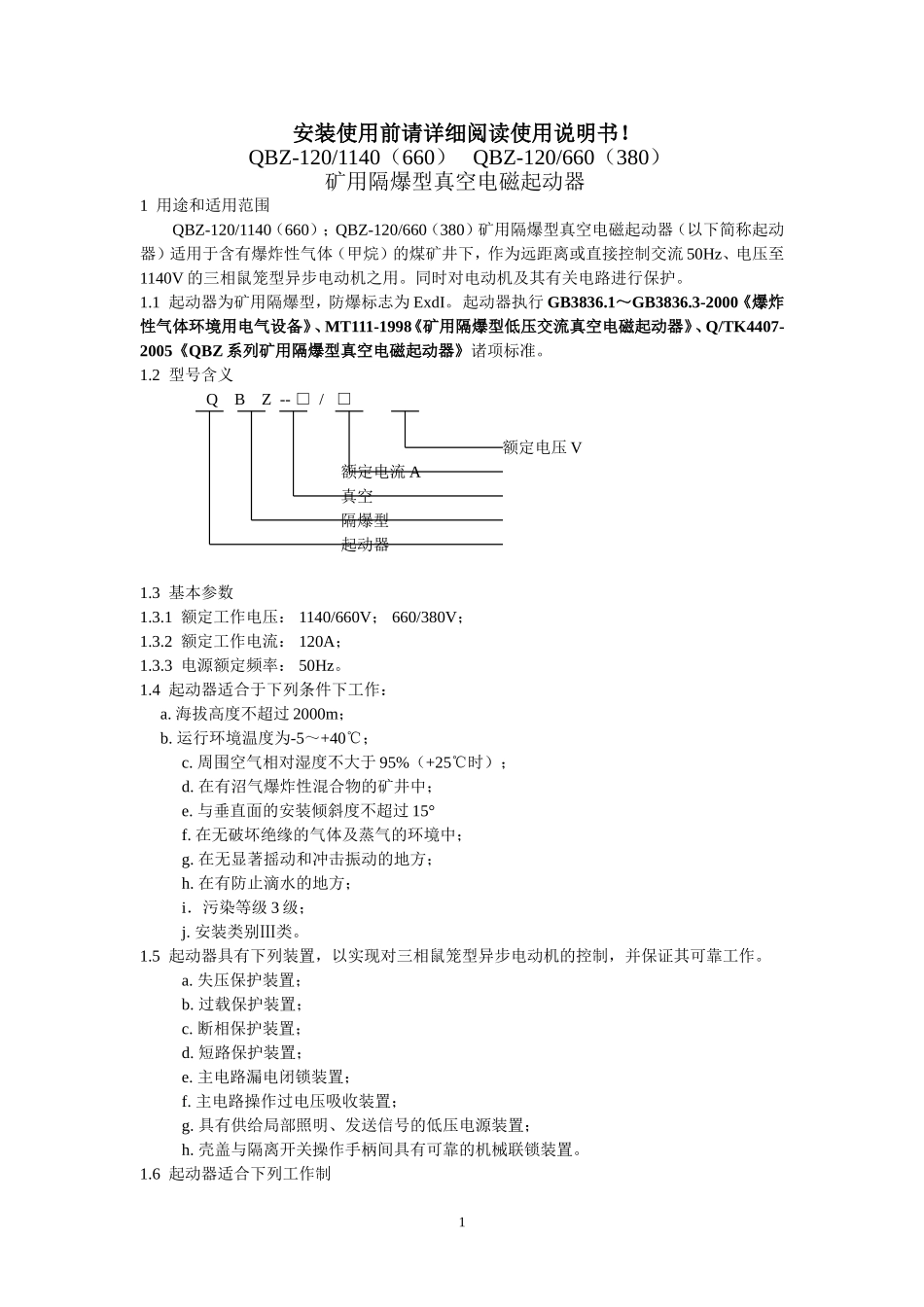

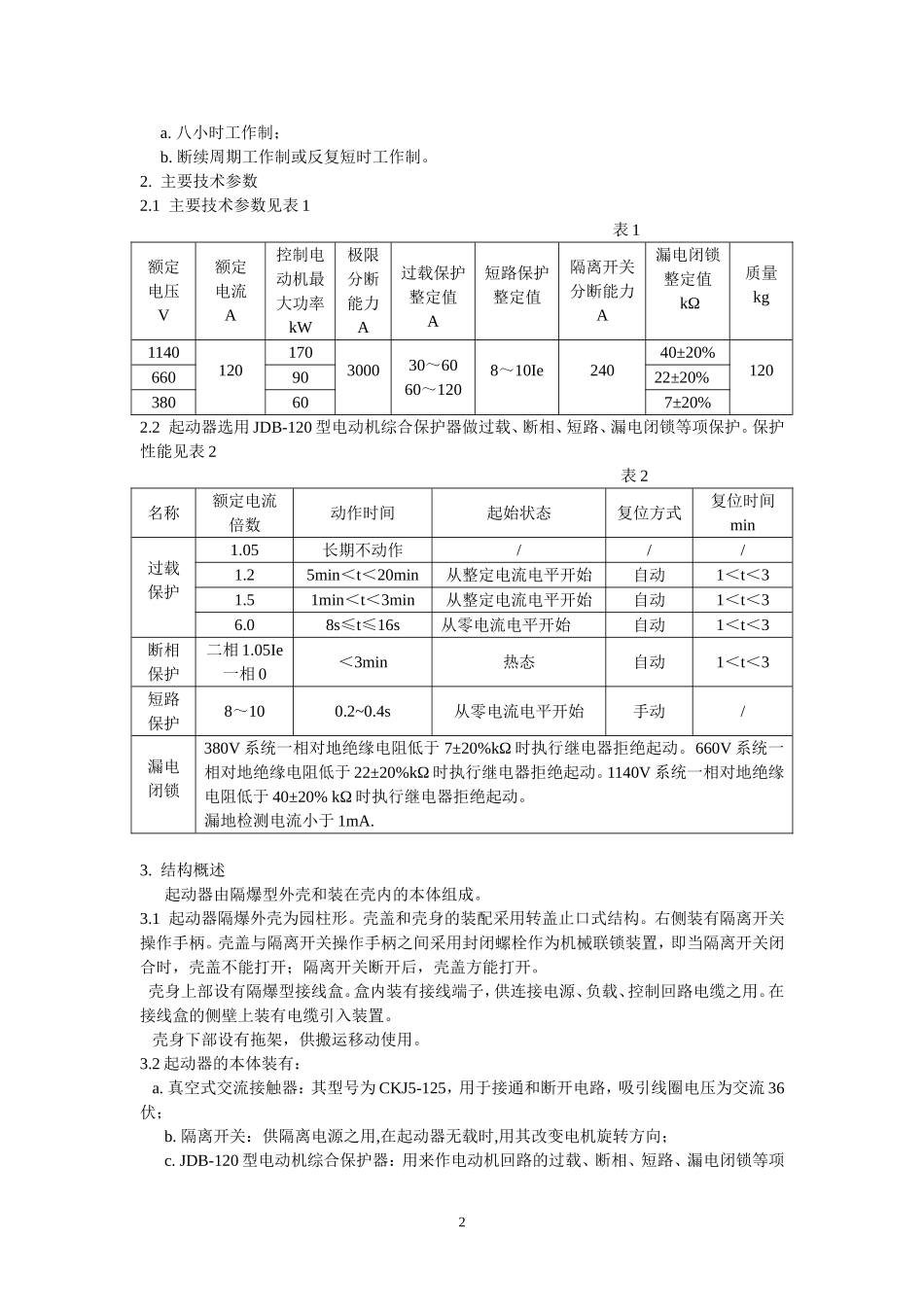

安装使用前请详细阅读使用说明书！QBZ-120/1140（660）QBZ-120/660（380）矿用隔爆型真空电磁起动器1用途和适用范围QBZ-120/1140（660）；QBZ-120/660（380）矿用隔爆型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）的煤矿井下，作为远距离或直接控制交流50Hz、电压至1140V的三相鼠笼型异步电动机之用。同时对电动机及其有关电路进行保护。1.1起动器为矿用隔爆型，防爆标志为ExdI。起动器执行GB3836.1～GB3836.3-2000《爆炸性气体环境用电气设备》、MT111-1998《矿用隔爆型低压交流真空电磁起动器》、Q/TK4407-2005《QBZ系列矿用隔爆型真空电磁起动器》诸项标准。1.2型号含义QBZ--□/□额定电压V额定电流A真空隔爆型起动器1.3基本参数1.3.1额定工作电压：1140/660V；660/380V；1.3.2额定工作电流：120A；1.3.3电源额定频率：50Hz。1.4起动器适合于下列条件下工作：a.海拔高度不超过2000m；b.运行环境温度为-5～+40℃；c.周围空气相对湿度不大于95%（+25℃时）；d.在有沼气爆炸性混合物的矿井中；e.与垂直面的安装倾斜度不超过15°f.在无破坏绝缘的气体及蒸气的环境中；g.在无显著摇动和冲击振动的地方；h.在有防止滴水的地方；i．污染等级3级；j.安装类别Ⅲ类。1.5起动器具有下列装置，以实现对三相鼠笼型异步电动机的控制，并保证其可靠工作。a.失压保护装置；b.过载保护装置；c.断相保护装置；d.短路保护装置；e.主电路漏电闭锁装置；f.主电路操作过电压吸收装置；g.具有供给局部照明、发送信号的低压电源装置；h.壳盖与隔离开关操作手柄间具有可靠的机械联锁装置。1.6起动器适合下列工作制1a.八小时工作制；b.断续周期工作制或反复短时工作制。2.主要技术参数2.1主要技术参数见表1表1额定电压V额定电流A控制电动机最大功率kW极限分断能力A过载保护整定值A短路保护整定值隔离开关分断能力A漏电闭锁整定值kΩ质量kg1140120170300030～6060～1208～10Ie24040±20%1206609022±20%380607±20%2.2起动器选用JDB-120型电动机综合保护器做过载、断相、短路、漏电闭锁等项保护。保护性能见表2表2名称额定电流倍数动作时间起始状态复位方式复位时间min过载保护1.05长期不动作///1.25min＜t＜20min从整定电流电平开始自动1＜t＜31.51min＜t＜3min从整定电流电平开始自动1＜t＜36.08s≤t≤16s从零电流电平开始自动1＜t＜3断相保护二相1.05Ie一相0＜3min热态自动1＜t＜3短路保护8～100.2~0.4s从零电流电平开始手动/漏电闭锁380V系统一相对地绝缘电阻低于7±20%kΩ时执行继电器拒绝起动。660V系统一相对地绝缘电阻低于22±20%kΩ时执行继电器拒绝起动。1140V系统一相对地绝缘电阻低于40±20%kΩ时执行继电器拒绝起动。漏地检测电流小于1mA.3.结构概述起动器由隔爆型外壳和装在壳内的本体组成。3.1起动器隔爆外壳为园柱形。壳盖和壳身的装配采用转盖止口式结构。右侧装有隔离开关操作手柄。壳盖与隔离开关操作手柄之间采用封闭螺栓作为机械联锁装置，即当隔离开关闭合时，壳盖不能打开；隔离开关断开后，壳盖方能打开。壳身上部设有隔爆型接线盒。盒内装有接线端子，供连接电源、负载、控制回路电缆之用。在接线盒的侧壁上装有电缆引入装置。壳身下部设有拖架，供搬运移动使用。3.2起动器的本体装有：a.真空式交流接触器：其型号为CKJ5-125，用于接通和断开电路，吸引线圈电压为交流36伏；b.隔离开关：供隔离电源之用,在起动器无载时,用其改变电机旋转方向；c.JDB-120型电动机综合保护器：用来作电动机回路的过载、断相、短路、漏电闭锁等项2保护；d.控制回路组件：有电源变压器，分1140、660/36V，660、380/36V两种，为控制回路提供电源。中间继电器ZJ的线圈回路中，串有JDB保护器，执行继电器的一组常开触点。中间继电器吸引线圈电压为36V。它的一组常开触点串联于真空接触器的吸引线圈回路中，通过继电器的吸合来接通真空接触器。e.操作过电压保护装置：它由电容、电阻组成，用来抑制真空接触器通断电路时产生的过电压。4.工作原理4.1起动器的电气原理图见图1图1-1图1-24.2起动器的工作原理3隔离开关闭合后，电源变压器JYB获得电源,当保护器JDB执行继电器吸合，串联于中间...
