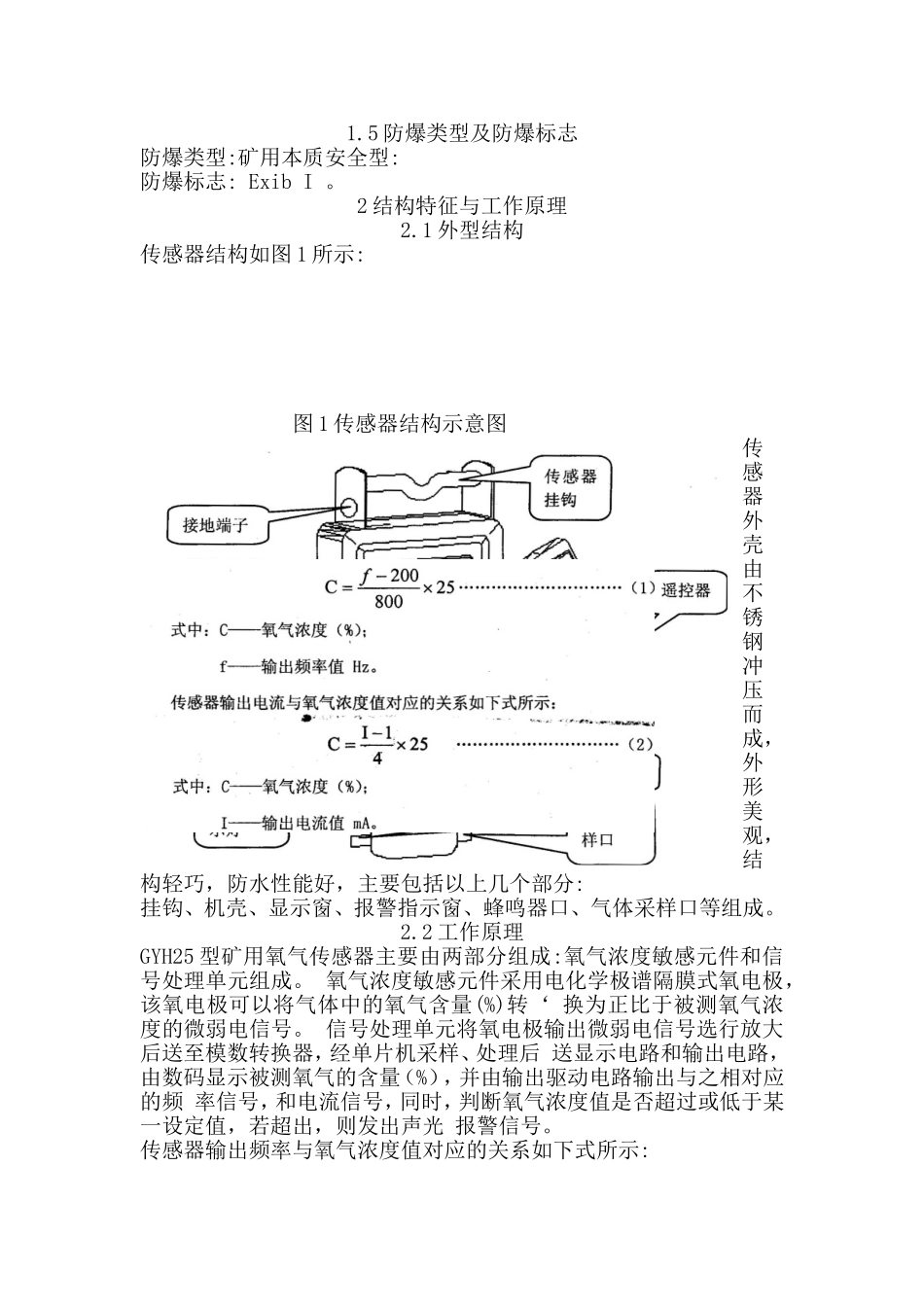

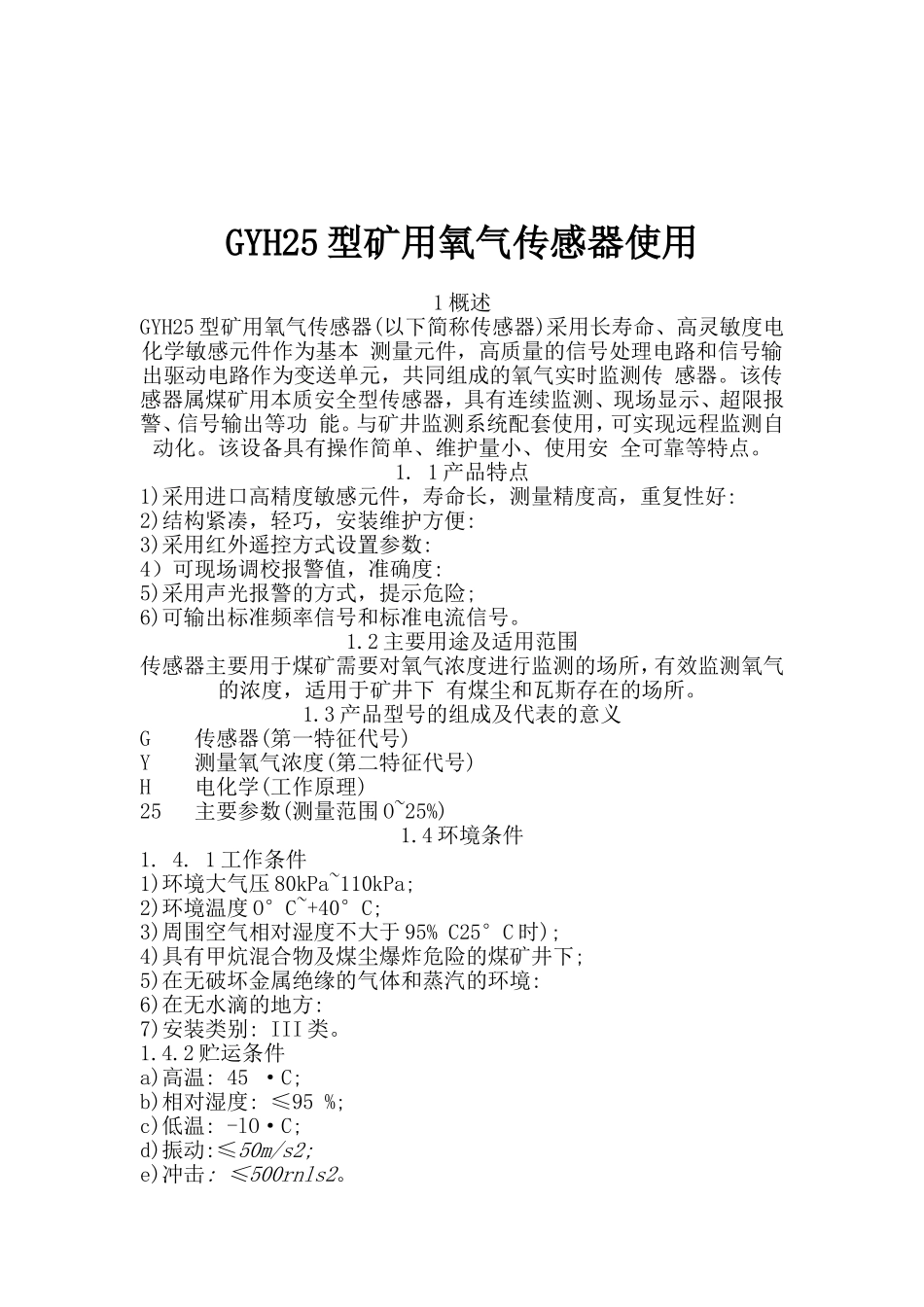

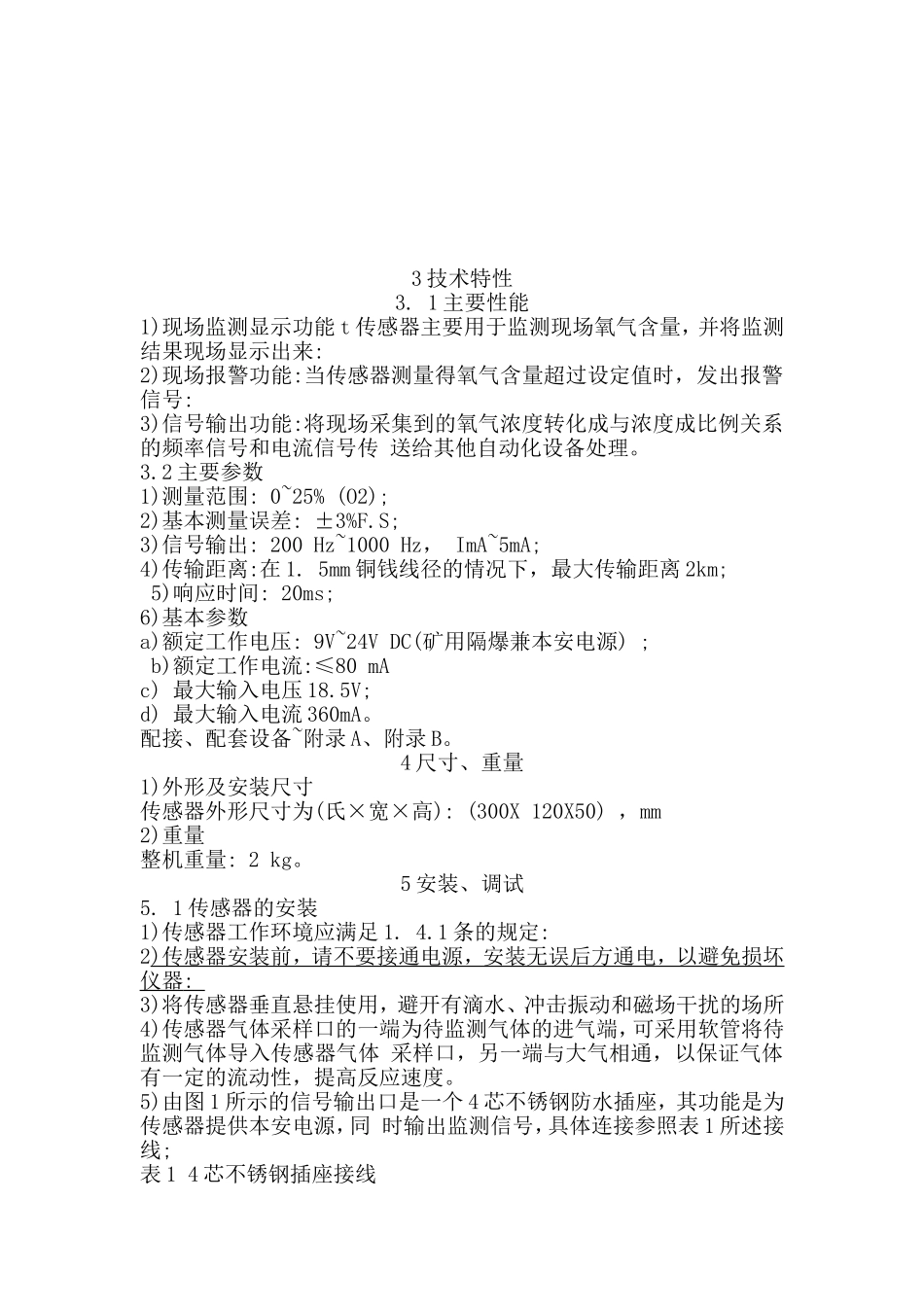

GYH25型矿用氧气传感器使用1概述GYH25型矿用氧气传感器(以下简称传感器)采用长寿命、高灵敏度电化学敏感元件作为基本测量元件，高质量的信号处理电路和信号输出驱动电路作为变送单元，共同组成的氧气实时监测传感器。该传感器属煤矿用本质安全型传感器，具有连续监测、现场显示、超限报警、信号输出等功能。与矿井监测系统配套使用，可实现远程监测自动化。该设备具有操作简单、维护量小、使用安全可靠等特点。1.1产品特点1)采用进口高精度敏感元件，寿命长，测量精度高，重复性好:2)结构紧凑，轻巧，安装维护方便:3)采用红外遥控方式设置参数:4）可现场调校报警值，准确度:5)采用声光报警的方式，提示危险;6)可输出标准频率信号和标准电流信号。1.2主要用途及适用范围传感器主要用于煤矿需要对氧气浓度进行监测的场所，有效监测氧气的浓度，适用于矿井下有煤尘和瓦斯存在的场所。1.3产品型号的组成及代表的意义G传感器(第一特征代号)Y测量氧气浓度(第二特征代号)H电化学(工作原理)25主要参数(测量范围O~25%)1.4环境条件1.4.1工作条件1)环境大气压80kPa~110kPa;2)环境温度O°C~+40°C;3)周围空气相对湿度不大于95%C25°C时);4)具有甲炕混合物及煤尘爆炸危险的煤矿井下;5)在无破坏金属绝缘的气体和蒸汽的环境:6)在无水滴的地方:7)安装类别:III类。1.4.2贮运条件a)高温:45·C;b)相对湿度:≤95%;c)低温:-lO·C;d)振动:≤50m/s2;e)冲击:≤500rnls2。1.5防爆类型及防爆标志防爆类型:矿用本质安全型:防爆标志:ExibI。2结构特征与工作原理2.1外型结构传感器结构如图1所示:图1传感器结构示意图传感器外壳由不锈钢冲压而成，外形美观，结构轻巧，防水性能好，主要包括以上几个部分:挂钩、机壳、显示窗、报警指示窗、蜂鸣器口、气体采样口等组成。2.2工作原理GYH25型矿用氧气传感器主要由两部分组成:氧气浓度敏感元件和信号处理单元组成。氧气浓度敏感元件采用电化学极谱隔膜式氧电极，该氧电极可以将气体中的氧气含量(%)转‘换为正比于被测氧气浓度的微弱电信号。信号处理单元将氧电极输出微弱电信号选行放大后送至模数转换器，经单片机采样、处理后送显示电路和输出电路，由数码显示被测氧气的含量（%），并由输出驱动电路输出与之相对应的频率信号，和电流信号，同时，判断氧气浓度值是否超过或低于某一设定值，若超出，则发出声光报警信号。传感器输出频率与氧气浓度值对应的关系如下式所示:3技术特性3.1主要性能1)现场监测显示功能t传感器主要用于监测现场氧气含量，并将监测结果现场显示出来:2)现场报警功能:当传感器测量得氧气含量超过设定值时，发出报警信号:3)信号输出功能:将现场采集到的氧气浓度转化成与浓度成比例关系的频率信号和电流信号传送给其他自动化设备处理。3.2主要参数1)测量范围:0~25%(O2);2)基本测量误差:±3%F.S;3)信号输出:200Hz~1000Hz，ImA~5mA;4)传输距离:在1.5mm铜钱线径的情况下，最大传输距离2km;5)响应时间:20ms;6)基本参数a)额定工作电压:9V~24VDC(矿用隔爆兼本安电源);b)额定工作电流:≤80mAc)最大输入电压18.5V;d)最大输入电流360mA。配接、配套设备~附录A、附录B。4尺寸、重量1)外形及安装尺寸传感器外形尺寸为(氏×宽×高):(300X120X50)，mm2)重量整机重量:2kg。5安装、调试5.1传感器的安装1)传感器工作环境应满足1.4.1条的规定:2)传感器安装前，请不要接通电源，安装无误后方通电，以避免损坏仪器:3)将传感器垂直悬挂使用，避开有滴水、冲击振动和磁场干扰的场所4)传感器气体采样口的一端为待监测气体的进气端，可采用软管将待监测气体导入传感器气体采样口，另一端与大气相通，以保证气体有一定的流动性，提高反应速度。5)由图1所示的信号输出口是一个4芯不锈钢防水插座，其功能是为传感器提供本安电源，同时输出监测信号，具体连接参照表1所述接线;表14芯不锈钢插座接线4芯插头'1234意义电源地频率信号电流信号200Hz~1000Hz1mA~5mA6)接地端子必须与大地可靠接地。5.2传感器的调试5.2.1正常工作1)数码管显示按照第5节所述的方式正确接线后，以第3.2条规定的电源电压通电，传感器如果正常工作，则显示当前氧气浓度值(体积百分含量，单位:%。2)指示灯...
