YJK建筑结构设计软件工程应用常见问题及解决方法VIP免费

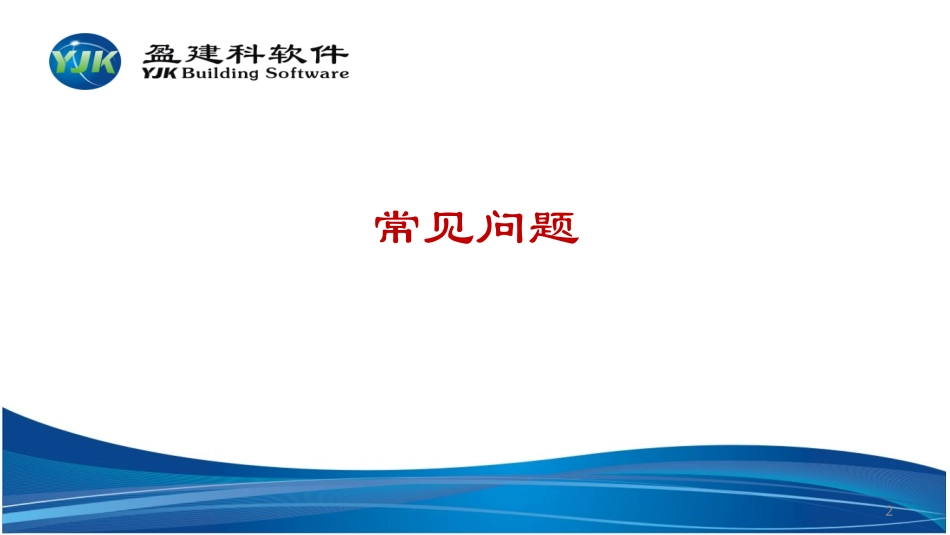

YJK建筑结构设计软件工程应用2013年1月北京盈建科软件有限责任公司(BeijingYJKBuildingSoftwareCo.,Ltd.)常见问题2常见问题•导PKPM模型时应注意哪些问题？•YJK与PKPM上部结构计算结果为何有差异，产生的原因是什么？•基础设计常见问题3导PKPM模型时应注意的问题•从PKPM转过来•多塔定义及多塔中的属性定义不能转，如层高、材料强度等；（下个版本可转）•使用上网转PKPM方式时，特殊构件定义转过来之后单构件级别的属性变成手工指定状态，会导致YJK中楼层级别的属性中定义的材料强度等无效，需在YJK中手工删除特殊构件定义的属性（本地转换不存在这个问题）；•参数中的风荷载体型系数之类的不能转过来；4导PKPM模型时应注意的问题•对于带转换构件的结构，YJK会自动将转换层及上两层作为一个施工工段，还会把梁托柱等情况的两层作为一个施工段；•虽布置了人防荷载，YJK还需在计算参数中勾选计算人防荷载，才进行人防荷载的计算；5导PKPM模型时应注意的问题•转到PKPM•模型、荷载能转；•设计参数不能转，可能存在在PMCAD中修改参数无法保存问题，可尝试在SATWE前处理中修改设计参数；•YJK中已经按标准层设置的参数无法转过去，如箍筋等级、钢号等；•在YJK中用空间结构菜单建立的模型部分不能转到PKPM。6•位移比的差异，偶然偏心计算时，偏心距计算方法不同–YJK先按《广东规程》方法计算等效宽度，再计算偏心距；–PKPM取楼层平面外包矩形相应宽度来计算偏心距。7YJK与PKPM计算结果的差异及产生的原因YJK与PKPM计算结果的差异及产生的原因•高位转换刚度比差异–YJK采用单位力法，执行《高规》附录E.0.3；–PKPM采用串联并联法，先计算单层竖向构件抗弯刚度，再计算整体剪弯刚度；8YJK与PKPM计算结果的差异及产生的原因•剪切刚度算法不同–YJK采用《高规》附录E.0.1，对于异形柱，采用相应方向柱肢高度；–PKPM按《抗震规范》计算，只与截面面积有关。9YJK与PKPM计算结果的差异及产生的原因•抗倾覆力矩计算时，–YJK根据各层质心的均值确定力臂长度，并取小；–PKPM取底层平面外包矩形相应宽度的一半；10YJK与PKPM计算结果的差异及产生的原因•规定水平力计算时，–YJK计算到嵌固端；–PKPM计算到地下室顶11YJK与PKPM计算结果的差异及产生的原因•有地下室时，PKPM计算的地震作用有效质量系数可能比YJK大：–当YJK计算的有效质量系数达到99%时增加计算振型数再计算，YJK的基底剪力不会明显增大。–但当PKPM计算的有效质量系数达到99%时增加计算振型数再计算，PKPM的基底剪力仍会明显增大。12有地下室时的有效质量系数13SATWE计算振型个数21个38个有效质量系数：X方向:99.50%99.50%.00%Y方向:99.98%99.50%-0.48%基底剪力：X方向:16925.418165.47.33%Y方向:16970.219879.717.14%YJK计算振型个数21个38个有效质量系数：X方向:77.39%90.69%17.19%Y方向:77.64%96.57%24.38%基底剪力：X方向:17253.518522.77.36%Y方向:17164.820043.616.77%有地下室时的有效质量系数14计算振型个数21MidasYJK有效质量系数：X方向:76.31%77.39%1.41%Y方向:78.40%77.64%-0.97%基底剪力：X方向:16660.617253.53.56%Y方向:Midas与YJK对比有地下室时的有效质量系数15PMSAP计算振型个数30个60个第1周期：1.57621.4605有效质量系数：X方向:92.63%93.99%1.46%Y方向:88.90%92.57%4.48%基底剪力：X方向:37058.736749.5-0.84%Y方向:39884.938478.5-3.53%YJK计算振型个数30个60个第1周期：1.50571.5057有效质量系数：X方向:56.49%60.18%6.53%Y方向:53.99%57.50%6.50%基底剪力：X方向:40116.241443.83.31%Y方向:39679.440463.51.98%Satwe计算出错，改用PMSAP计算有地下室时的有效质量系数16计算振型个数30MidasYJK有效质量系数：X方向:53.64%56.49%5.31%Y方向:54.13%53.99%-0.26%基底剪力：X方向:37962.038258.70.77%Y方向:33725.938058.812.48%计算振型个数60MidasYJK有效质量系数：X方向:56.49%60.18%6.53%Y方向:53.99%57.50%6.50%基底剪力：X方向:38929.838831.43.31%Y方向:33762.838506.21.98%Midas与YJK对比YJK与PKPM计算结果的差异及产生的原因•非框架结构刚度比薄弱层判断差异–YJK软件执行高规3.5...
