第3讲 汽车行驶特性2-1VIP免费

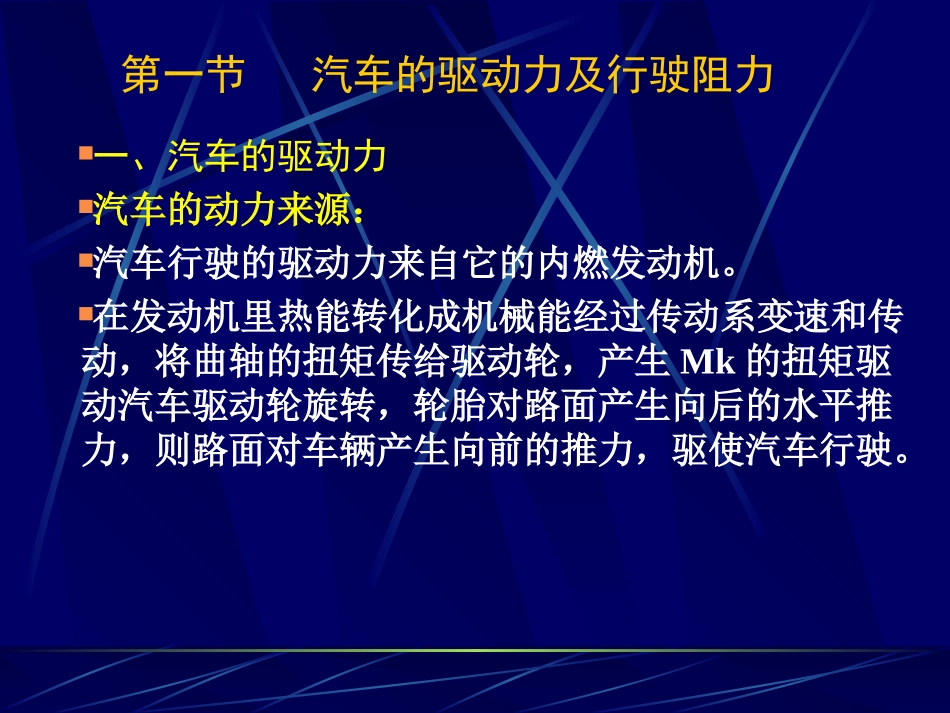

第二章汽车行驶特性1．学习目的：道路设计是以满足汽车行驶的要求为前提的。汽车运动基本规律及对公路的要求，指导公路设计；保证公路的使用品质、服务等级。汽车行驶理论是公路线形设计的理论基础。2．研究内容：研究汽车的驱动力和行驶阻力；分析汽车运动的基本规律；研究汽车主要动力性能分析影响汽车主要使用性能的因素。3．汽车行驶对道路的基本要求：安全：保证汽车的行驶稳定性，避免发生翻车、倒溜、侧滑等；迅速：行驶速度——平均技术速度。经济：运输成本：低运输生产率：高评价汽车运输工作效率的指标有：汽车运输生产率——周转率运输成本——油料及轮胎消耗，保养周期舒适：视觉上：线形美观，赏心悦目，自然环境与景观设计生理上：平稳、不颠簸，离心力小心理上：轻松，有安全感，心情愉快。第一节汽车的驱动力及行驶阻力一、汽车的驱动力汽车的动力来源：汽车行驶的驱动力来自它的内燃发动机。在发动机里热能转化成机械能经过传动系变速和传动，将曲轴的扭矩传给驱动轮，产生Mk的扭矩驱动汽车驱动轮旋转，轮胎对路面产生向后的水平推力，则路面对车辆产生向前的推力，驱使汽车行驶。汽车传动系统：发动机输出的功率N与产生的扭矩M的关系：1．发动机曲轴扭矩M及发动机转速特性)kW(9549nMN9549nM1000r260nrMNTrMN-n曲线、M-n曲线、耗油量ge-n曲线发动机转速特性曲线：东风EQ-140发动机外特性曲线式中：Nmax——发动机的最大功率(kW)；nN——发动机的最大功率所对应的转速（r／min）发动机转速特性经验公式：)()()(33221maxkwnnnnnnNNNNN功率)()()(22maxmaxmNnnnnMMMMMMNN扭距式中：Mmax——最大扭矩（N·m）；MN——最大功率所对应的扭矩，nN——最大功率所对应的转速（r/min）；nM——最大扭矩所对应的转速(r／min)；NmaxNnN9549M发动机曲轴上的扭矩M经过变速箱（速比ik）和主传动器（速比i0）两次变速两次变速的总变速比为：γ=i0·ik；传动系统的机械效率为ηT<1.0；传到驱动轮上的扭矩Mk为：Mk=MγηT驱动轮上的转速nk为：2．驱动轮扭矩Mkniinnk0k)h/km(nr377.0100060nrr2V车速V与发电机转速关系：3．汽车的驱动力)N(VN3600MVn377.0rMrMTTTTk1．空气阻力汽车在行驶中，由于迎面空气质点的压力，车后的真空吸力及空气质点与车身表面的摩擦力阻碍汽车前进，总称为空气阻力。二、汽车的行驶阻力2wvKA21R式中：K——空气阻力系数，它与汽车的流线型有关；ρ——空气密度，一般ρ=1.2258（N·s2／m4）；A——汽车迎风面积（或称正投影面积）（m2）；v——汽车与空气的相对速度（m／s），可近似地取汽车的行驶速度。将车速v（m／s）化为V（km／h）并化简，得1．空气阻力(N)15.21KAVR2w对汽车列车的空气阻力，一般可按每节挂车的空气阻力为其牵引车的20%折算。2．道路阻力道路阻力是由弹性轮胎变形和道路的不同路面类型及纵坡度而产生的阻力，主要包括滚动阻力和坡度阻力。（1）滚动阻力弹性轮胎反复变形时，其材料内部发生摩擦要消耗一部分功率。在柔性路面上汽车行驶时汽车的不仅轮胎变形，而且路面也会变形，其接触面之间产生摩擦要消耗部分功率（路面支反力前移，与车轮重力形成反向力矩）。另外，由于路面的不平整而造成轮胎震动和撞击引起部分功率的消耗。（1）滚动阻力滚动阻力与汽车的总重力成正比，若坡道倾角为α时，其值可用下式计算。Rf＝Gfcosα由于坡道倾角α一般较小，认为cosα≈1，则Rf=Gf（N）式中：Rf——滚动阻力（N）；G——车辆总重力（N）；f——滚动阻力系数，它与路面类型、轮胎结构和行驶速度等有关，一般应由试验确定，在一定类型的轮胎和一定车速范围内，可视为只和路面状况有关的常数，见表2-4。汽车在坡道倾角为α的道路上行驶时，车重G在平行于路面方向的分力为Gsinα，上坡时它与汽车前进方向相反，阻碍汽车行驶；而下坡时与前进方向相同，助推汽车行驶。坡度阻力可用下式计算Ri=Gsinα因坡道倾角一般较小，认为sinα≈tgα＝i，则Ri=Gi（N）式中：Ri——坡度...
