《建筑制图》学业水平测试题VIP免费

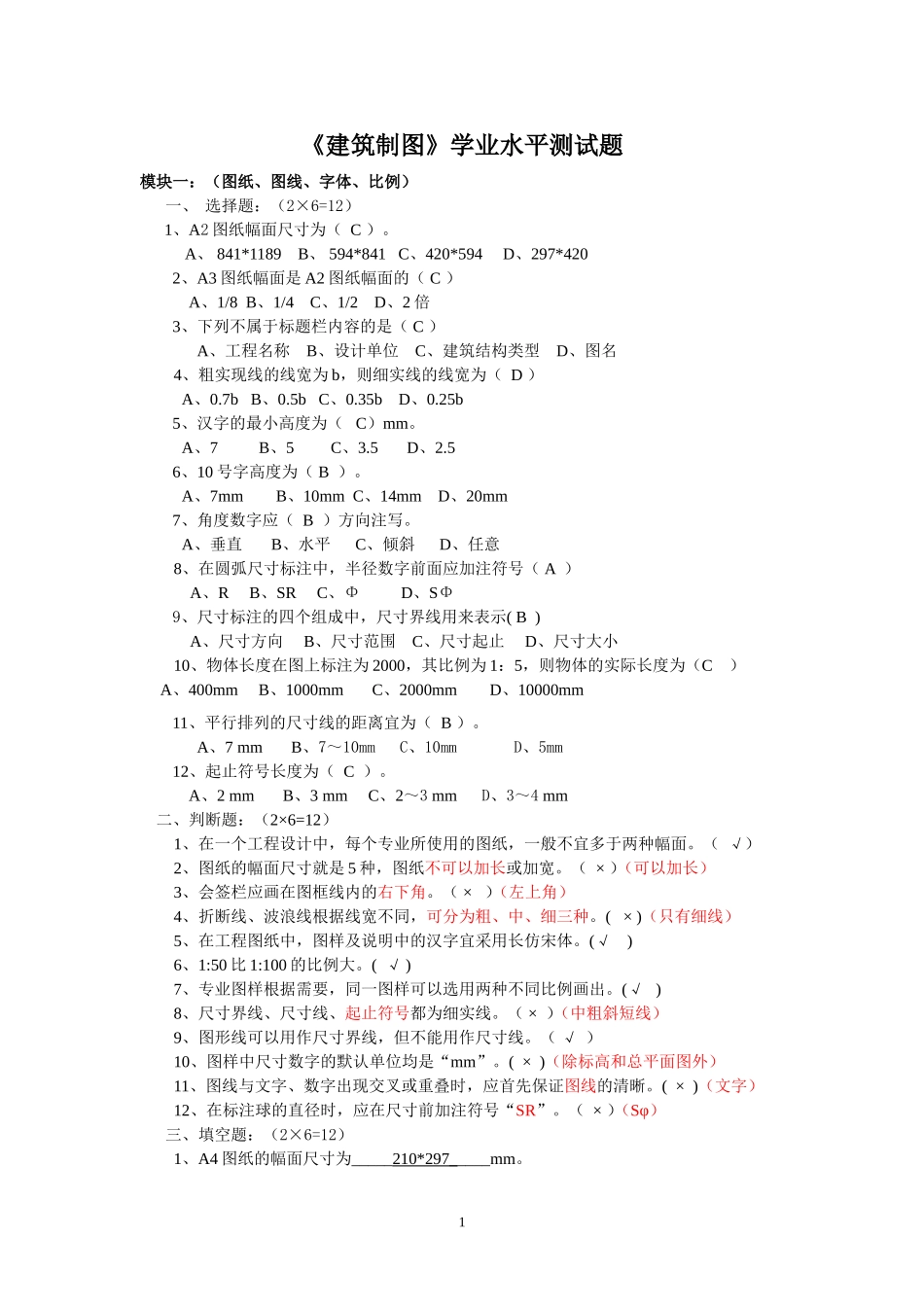

《建筑制图》学业水平测试题模块一：（图纸、图线、字体、比例）一、选择题：（2×6=12）1、A2图纸幅面尺寸为（C）。A、841*1189B、594*841C、420*594D、297*4202、A3图纸幅面是A2图纸幅面的（C）A、1/8B、1/4C、1/2D、2倍3、下列不属于标题栏内容的是（C）A、工程名称B、设计单位C、建筑结构类型D、图名4、粗实现线的线宽为b，则细实线的线宽为（D）A、0.7bB、0.5bC、0.35bD、0.25b5、汉字的最小高度为（C）mm。A、7B、5C、3.5D、2.56、10号字高度为（B）。A、7mmB、10mmC、14mmD、20mm7、角度数字应（B）方向注写。A、垂直B、水平C、倾斜D、任意8、在圆弧尺寸标注中，半径数字前面应加注符号（A）A、RB、SRC、ΦD、SΦ9、尺寸标注的四个组成中，尺寸界线用来表示(B)A、尺寸方向B、尺寸范围C、尺寸起止D、尺寸大小10、物体长度在图上标注为2000，其比例为1：5，则物体的实际长度为（C）A、400mmB、1000mmC、2000mmD、10000mm11、平行排列的尺寸线的距离宜为（B）。A、7mmB、7～10mmC、10mmD、5mm12、起止符号长度为（C）。A、2mmB、3mmC、2～3mmD、3～4mm二、判断题：（2×6=12）1、在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面。（√）2、图纸的幅面尺寸就是5种，图纸不可以加长或加宽。（×）（可以加长）3、会签栏应画在图框线内的右下角。（×）（左上角）4、折断线、波浪线根据线宽不同，可分为粗、中、细三种。(×)（只有细线）5、在工程图纸中，图样及说明中的汉字宜采用长仿宋体。(√)6、1:50比1:100的比例大。(√)7、专业图样根据需要，同一图样可以选用两种不同比例画出。(√)8、尺寸界线、尺寸线、起止符号都为细实线。（×）（中粗斜短线）9、图形线可以用作尺寸界线，但不能用作尺寸线。（√）10、图样中尺寸数字的默认单位均是“mm”。(×)（除标高和总平面图外）11、图线与文字、数字出现交叉或重叠时，应首先保证图线的清晰。(×)（文字）12、在标注球的直径时，应在尺寸前加注符号“SR”。（×）（Sφ）三、填空题：（2×6=12）1、A4图纸的幅面尺寸为_____210*297_____mm。12、图框线用___粗实________线绘制。3、图纸可分为横式和____立_____式。4、图纸中对中标志应画在图纸各边的中点处，线宽应为____0.35______mm。5、图纸的标题栏简称_____图标__________。6、互相平行的图线，其间隙不宜小于其中的粗实线宽度，且不宜小于__0.7___mm。7、比例应书写在图名的右侧，字号应比图名字号小______一号或二号____________。8、尺寸界线应用_____细实_______线绘制。9、尺寸线线应用_______细实________线绘制。10、起止符号一般用____中粗斜短________线绘制。11、标高及总平面图上的线性尺寸数字的单位为____m______。12、.坡度标注时，在坡度数字下应加注坡度符号，其箭头一般指向下坡方向。四、简答题：（1×6=6）1、简述比例的概念。图形与实物相对应的线性尺寸之比。2、简述尺寸四个组成部分。包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。3、简述图线的类型有哪几大类。实线、虚线、单点长画线、双点长画线、折断线、波浪线4、简述尺寸标注中，尺寸单位是如何确定的。图标上的尺寸单位，除标高及总平面以m为单位外，其他必须以mm为单位。5、简述坡度的概念。指直线（或平面）对水平面的倾斜度。6、简述在弧长、弦长尺寸标注中，尺寸的四个组成部分有何异同。（1）标注圆弧的弧长时，尺寸线应以与该圆弧圆心的圆弧线表示，尺寸界线应垂直于该圆弧的弧，起止符号用箭头表示，弧长数字上方应加注符号“”（1）标注圆弧的弦长时，尺寸线应以平行该弦的直线表示，尺寸界线应垂直于该该弦，起止符号用中粗斜短线表示。2模块二：（直线平行和垂直、等分线段、多边形、圆弧连接、椭圆）一、作图题：（1×6=6）1、过水平线上的A点作一条坡度为1:4的斜线AB。(保留作图痕迹)P272、试把两条平行线AB、CD间等分成三份。(保留作图痕迹)P273、作出圆内接正五边形。(保留作图痕迹)P2934、用半径为R的圆弧把直线L1和L2光滑地连接起来。(保留作图痕迹)P315、用半径为R的圆弧把直线L1与和圆01（外切）光滑地连接起来。(保留作图痕迹)P326、已知椭圆长轴AB=...
