大工12春《建筑制图》在线作业1、2、3VIP免费

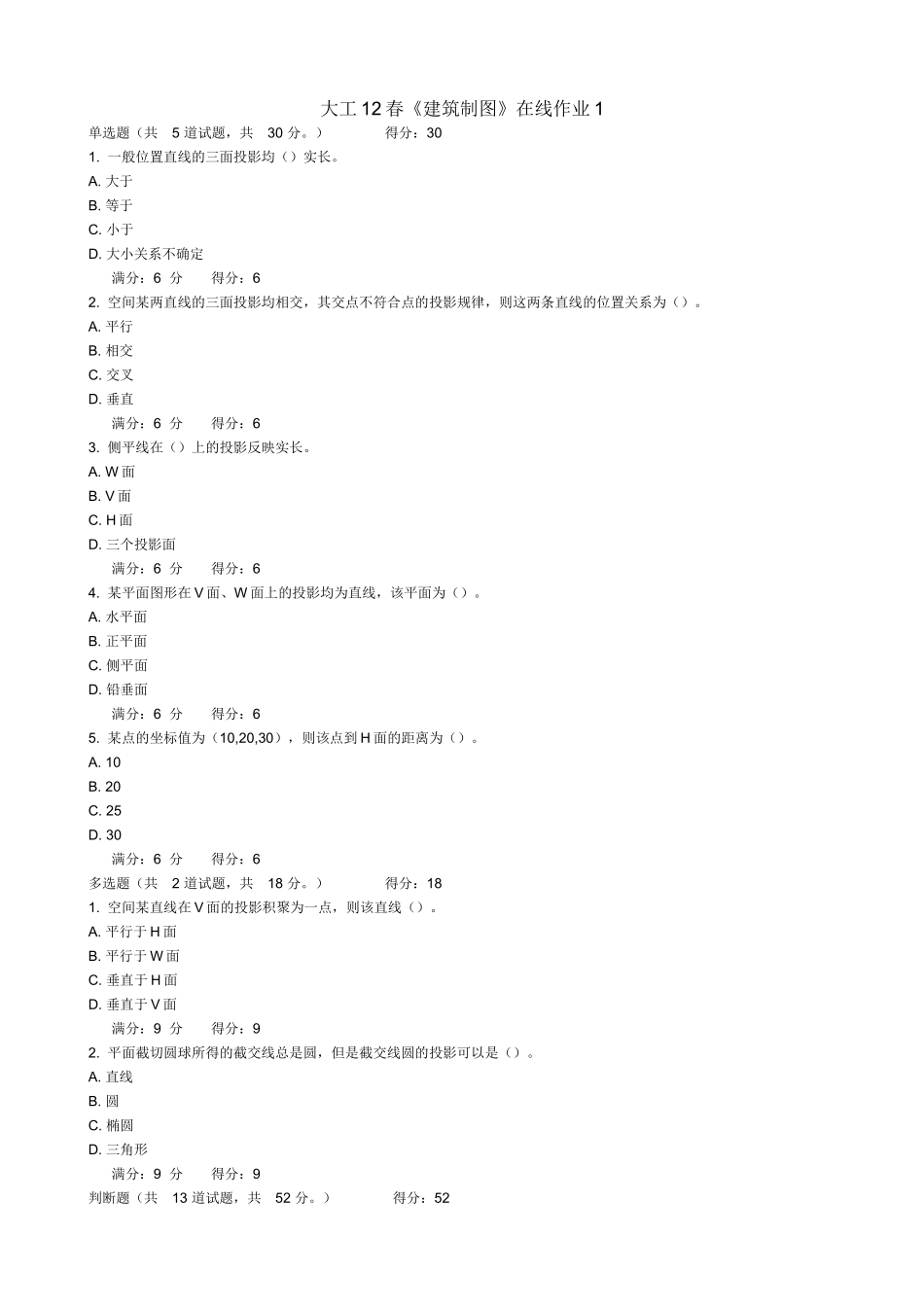

大工12春《建筑制图》在线作业1单选题（共5道试题，共30分。）得分：301.一般位置直线的三面投影均（）实长。A.大于B.等于C.小于D.大小关系不确定满分：6分得分：62.空间某两直线的三面投影均相交，其交点不符合点的投影规律，则这两条直线的位置关系为（）。A.平行B.相交C.交叉D.垂直满分：6分得分：63.侧平线在（）上的投影反映实长。A.W面B.V面C.H面D.三个投影面满分：6分得分：64.某平面图形在V面、W面上的投影均为直线，该平面为（）。A.水平面B.正平面C.侧平面D.铅垂面满分：6分得分：65.某点的坐标值为（10,20,30），则该点到H面的距离为（）。A.10B.20C.25D.30满分：6分得分：6多选题（共2道试题，共18分。）得分：181.空间某直线在V面的投影积聚为一点，则该直线（）。A.平行于H面B.平行于W面C.垂直于H面D.垂直于V面满分：9分得分：92.平面截切圆球所得的截交线总是圆，但是截交线圆的投影可以是（）。A.直线B.圆C.椭圆D.三角形满分：9分得分：9判断题（共13道试题，共52分。）得分：521.两点的V面投影能反映出这两点在空间的上下、左右关系。A.错误B.正确满分：4分得分：42.轴测图能反映形体的长、宽、高三个方向，具有一定的立体感。A.错误B.正确满分：4分得分：43.空间平行的两直线段，其轴测投影可能不再平行了。A.错误B.正确满分：4分得分：44.铅垂线的水平投影反映实长。A.错误B.正确满分：4分得分：45.两条平行直线在V面上的投影可能相交。A.错误B.正确满分：4分得分：46.正平线平行于V面。A.错误B.正确满分：4分得分：47.斜投影的投影线相交于一点。A.错误B.正确满分：4分得分：48.“正等测”是“正等轴测图”的简称。A.错误B.正确满分：4分得分：49.垂直于圆锥轴线的平面截圆锥，所得截交线为圆形。A.错误B.正确满分：4分得分：410.圆柱的截交线不可能是三角形。A.错误B.正确满分：4分得分：411.斜轴测图是使用中心投影法得到的轴测图。A.错误B.正确满分：4分得分：412.水平线垂直于V面。A.错误B.正确满分：4分得分：413.A点不在直线BC上，则A点的投影不可能在直线BC的投影上。A.错误B.正确满分：4分得分：4大工12春《建筑制图》在线作业2单选题（共5道试题，共30分。）得分：301.建筑总平面图中的风玫瑰图中，冬季风向频率用（）表示。A.粗实线B.细实线C.粗虚线D.细虚线满分：6分得分：62.下列命令中，不属于AutoCAD中的基本编辑修改命令的是（）。A.复制B.捕捉C.移动D.修剪满分：6分得分：63.建筑立面图的外形轮廓线用（）表示。A.加粗实线B.中粗实线C.粗实线D.细实线满分：6分得分：64.建筑平面图的实质是（）。A.水平剖面图B.垂直剖面图C.垂直断面图D.房屋详图满分：6分得分：65.下列选项中，不属于楼梯剖面图主要表达内容的是（）。A.梯段数B.楼梯踏步数C.楼梯栏杆材料D.楼梯类型及结构形式满分：6分得分：6多选题（共2道试题，共18分。）得分：181.建筑立面图可以根据（）来命名。A.轴线编号B.建筑位置C.建筑朝向D.建筑功能满分：9分得分：92.AutoCAD基本绘图命令中的“圆”命令，提供了多种绘制圆的方法，包括（）。A.圆心、半径法B.圆心、直径法C.三点法D.相切、相切、半径法满分：9分得分：9判断题（共13道试题，共52分。）得分：521.在AutoCAD中开启“捕捉”命令，可以捕捉到某线段的中点，但不能捕捉到端点。A.错误B.正确满分：4分得分：42.建筑总平面图中的尺寸标注以厘米为单位，标注到小数点后一位。A.错误B.正确满分：4分得分：43.建筑剖面图的图名是根据建筑底层平面图上所标注剖切符号的编号来命名的。A.错误B.正确满分：4分得分：44.AutoCAD中的“移动”命令，可以将对象平移到其他位置，但是不改变对象的方向和大小。A.错误B.正确满分：4分得分：45.建筑施工图中不得使用Z作为定位轴线的编号。A.错误B.正确满分：4分得分：46.楼梯平面图是楼梯某位置上的一个水平剖面图。A.错误B.正确满分：4分得分：47.建筑立面图中常用标高的形式标注高度方向的尺寸。A.错误B.正确满分：4分得分：48.建筑施工图的首页图一般包括图纸目录、设计总说明、门窗表等。A.错误B.正确满分：4分得分：49.AutoCAD中，CAD图形文件的后缀名可以是“dwg”。A.错误B.正确...
