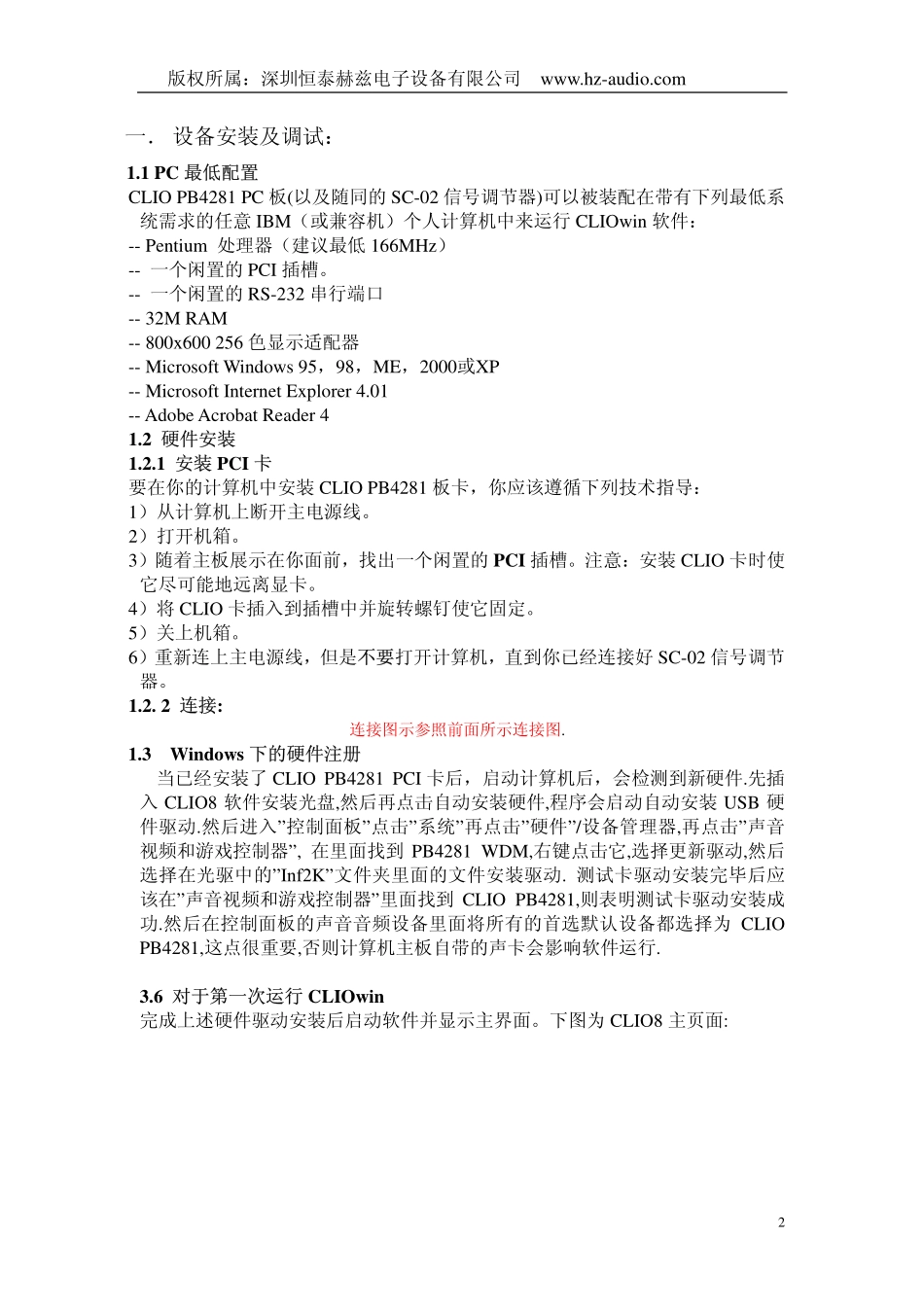

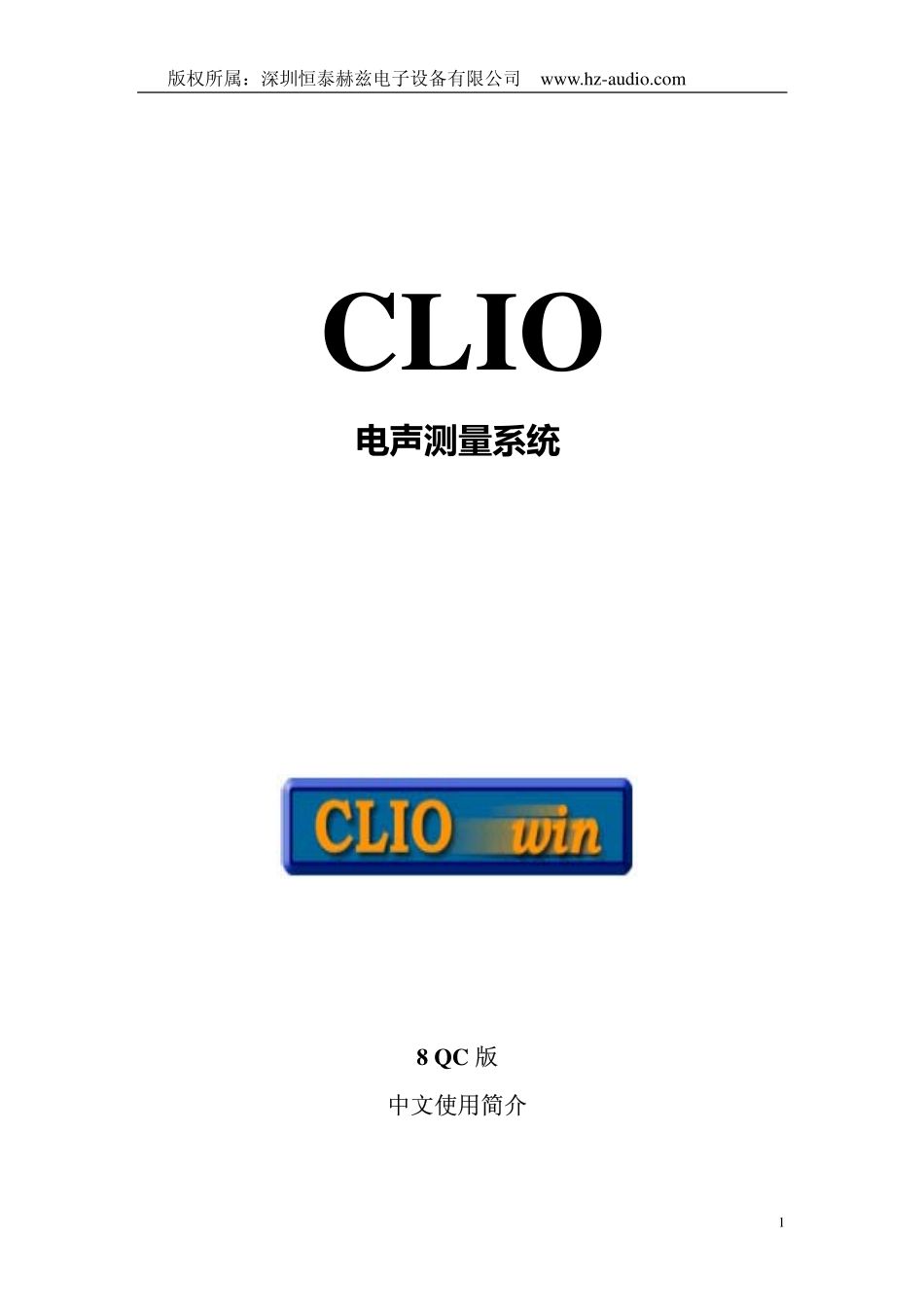

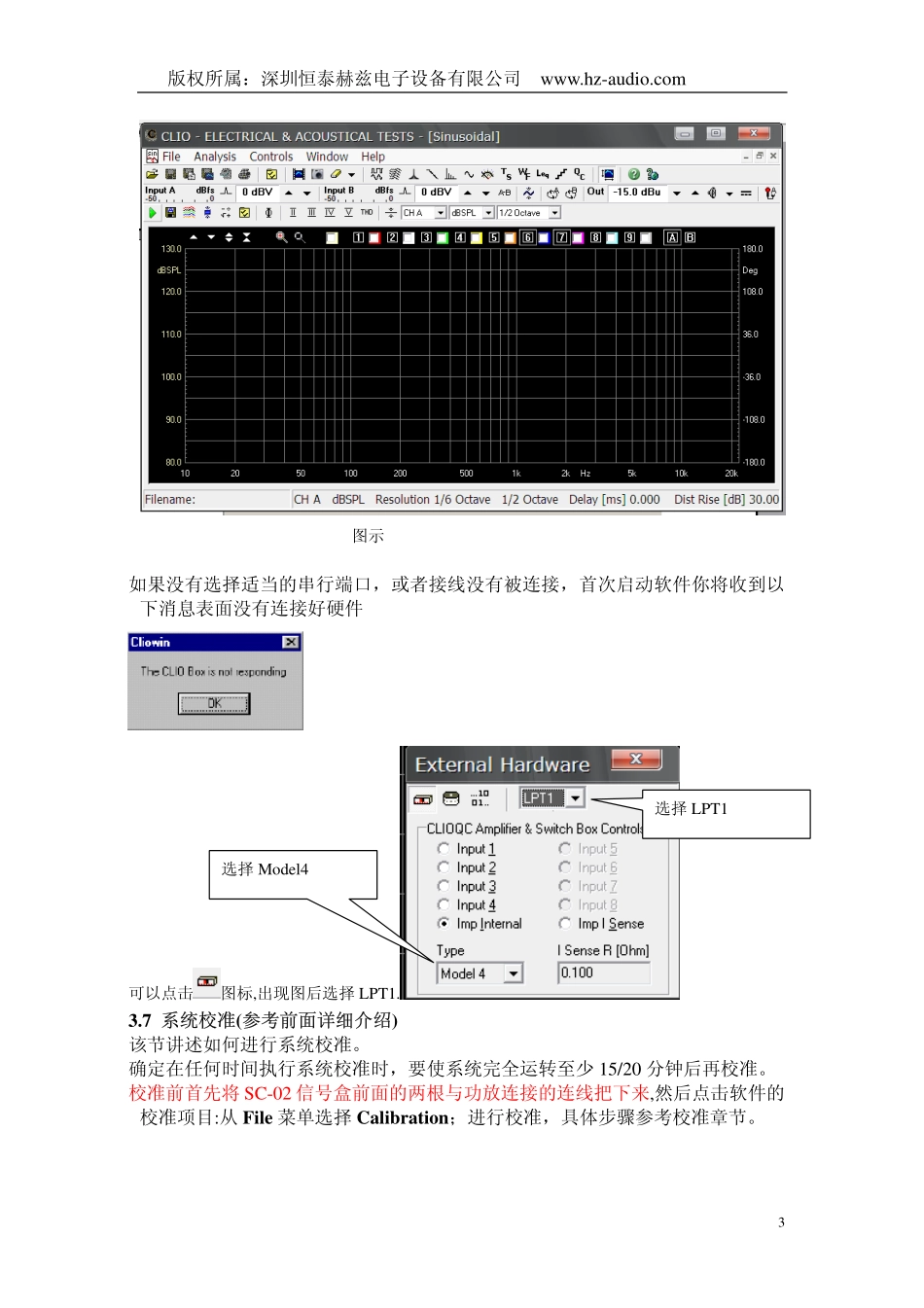

版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com1CLIO电声测量系统8QC版中文使用简介版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com2一．设备安装及调试：1.1PC最低配置CLIOPB4281PC板(以及随同的SC-02信号调节器)可以被装配在带有下列最低系统需求的任意IBM（或兼容机）个人计算机中来运行CLIOwin软件：--Pentium处理器（建议最低166MHz）--一个闲置的PCI插槽。--一个闲置的RS-232串行端口--32MRAM--800x600256色显示适配器--MicrosoftWindows95，98，ME，2000或XP--MicrosoftInternetExplorer4.01--AdobeAcrobatReader41.2硬件安装1.2.1安装PCI卡要在你的计算机中安装CLIOPB4281板卡，你应该遵循下列技术指导：1）从计算机上断开主电源线。2）打开机箱。3）随着主板展示在你面前，找出一个闲置的PCI插槽。注意：安装CLIO卡时使它尽可能地远离显卡。4）将CLIO卡插入到插槽中并旋转螺钉使它固定。5）关上机箱。6）重新连上主电源线，但是不要打开计算机，直到你已经连接好SC-02信号调节器。1.2.2连接:连接图示参照前面所示连接图.1.3Windows下的硬件注册当已经安装了CLIOPB4281PCI卡后，启动计算机后，会检测到新硬件.先插入CLIO8软件安装光盘,然后再点击自动安装硬件,程序会启动自动安装USB硬件驱动.然后进入”控制面板”点击”系统”再点击”硬件”/设备管理器,再点击”声音视频和游戏控制器”,在里面找到PB4281WDM,右键点击它,选择更新驱动,然后选择在光驱中的”Inf2K”文件夹里面的文件安装驱动.测试卡驱动安装完毕后应该在”声音视频和游戏控制器”里面找到CLIOPB4281,则表明测试卡驱动安装成功.然后在控制面板的声音音频设备里面将所有的首选默认设备都选择为CLIOPB4281,这点很重要,否则计算机主板自带的声卡会影响软件运行.3.6对于第一次运行CLIOwin完成上述硬件驱动安装后启动软件并显示主界面。下图为CLIO8主页面:版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com3图示如果没有选择适当的串行端口，或者接线没有被连接，首次启动软件你将收到以下消息表面没有连接好硬件可以点击图标,出现图后选择LPT1.3.7系统校准(参考前面详细介绍)该节讲述如何进行系统校准。确定在任何时间执行系统校准时，要使系统完全运转至少15/20分钟后再校准。校准前首先将SC-02信号盒前面的两根与功放连接的连线把下来,然后点击软件的校准项目:从File菜单选择Calibration；进行校准，具体步骤参考校准章节。选择LPT1选择Model4版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com4二:频响SPL的测试及QC测试:1:首先在主界面点击按钮进入SIN信号测试介面(如果选用MLS信号测试就点击按钮)确认所有选项正确.测试频响按照下图步骤设置:点击设备控制器按钮,弹出如下图框点击此处后可输入麦克风灵敏度注意测试频响点选Input1,测试阻抗选择IMPInternal。版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com5所有测试参数设置完毕点击按钮开始测试,结果如下图得到SPL曲线(测试完毕如果看不到曲线请点击按钮,曲线会自动出现在屏幕中央.点击保存会得到一个*.sin文件。1,点击此处设置功放3,选择测试项目，测试频响选择dBSPL,阻抗测试选择ohM4.输入测试电压2．选择MIC输入端，测试频响选择Input1，测试阻抗选择ImpInternal版权所属：深圳恒泰赫兹电子设备有限公司www.hz-audio.com62：频响SPL数据的QC品管功能介绍（详情参考说明书后半部分）:QC界面一般主要功能键说明如下:开始QC测试.测试结束后显示QC结果对话框.跳越最后的测量过的产品。进入QC命令设定模式.进入上下限设定模式.进入QC报告模式.典型的QC命令:[GLOBALS]COMPANY=MYCOMPANY(输入公司名称)TITLE=MYQC(输入品管项目名称)BATCH=MYPRODUCTIONBATCHNAME(输入产品序列名称)MANUAL=0(表示允许使用脚踏开关，1表示不允许)POLARITY=1(表示进行极性测量，0表示不进行测量)[SETINPUT=1](设定MIC输入端)[MLS]OUT=-15(输入输出补偿,此处必须与样品IN=0测试曲线的补偿值相同)REFERENCE=SAMPLE.MLS(样品测试结果存档名称)LIMITS=COM.LIM(上下限存档名称)典型的LIMIT命令:[RELATIVE][LEVEL]UPPER=3LOWER=-3[UPPERLIMITDA...
