WSZK无刷液阻真空电机起动器图解详细说明书VIP免费

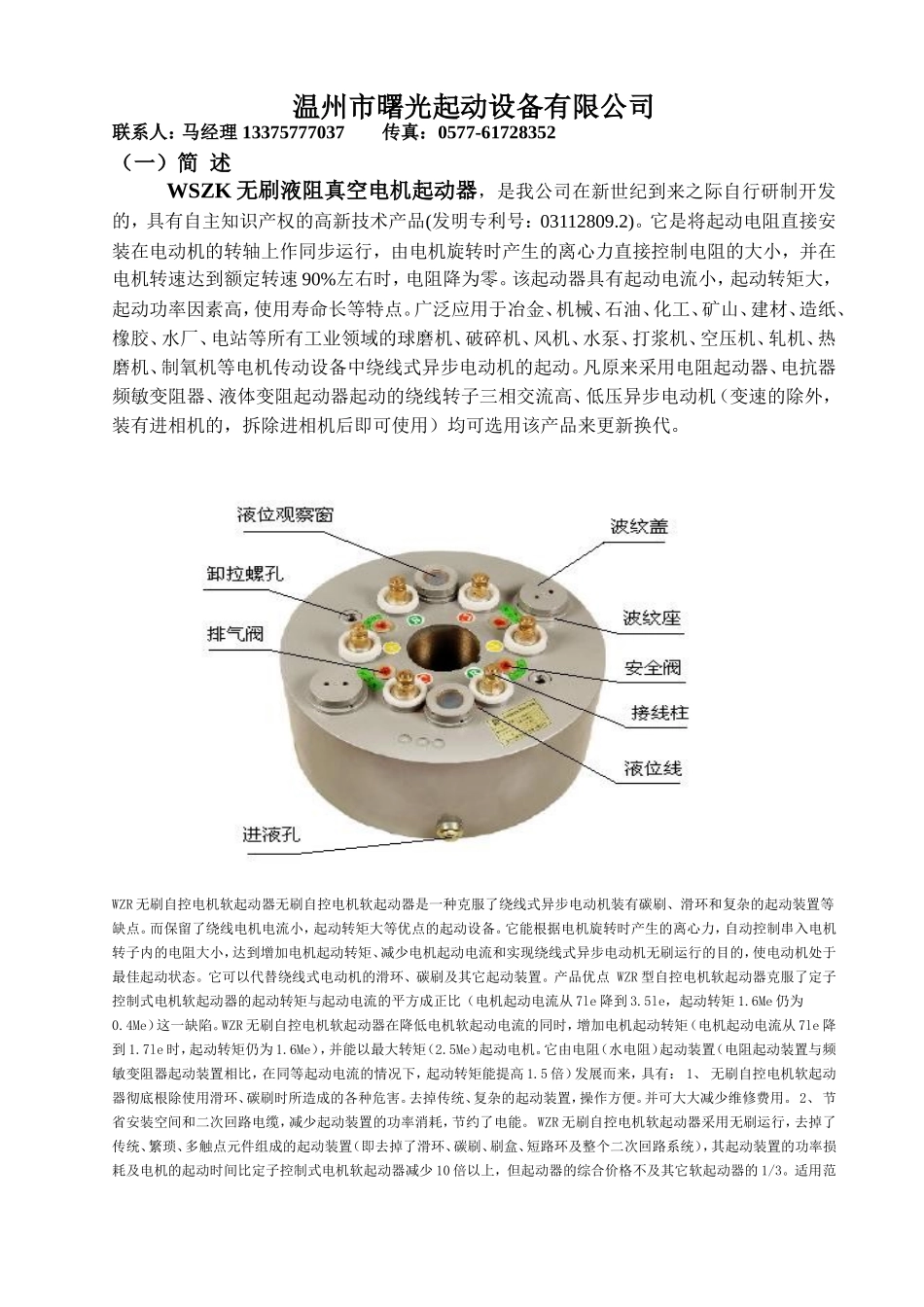

温州市曙光起动设备有限公司联系人：马经理13375777037传真：0577-61728352（一）简述WSZK无刷液阻真空电机起动器，是我公司在新世纪到来之际自行研制开发的，具有自主知识产权的高新技术产品(发明专利号：03112809.2)。它是将起动电阻直接安装在电动机的转轴上作同步运行，由电机旋转时产生的离心力直接控制电阻的大小，并在电机转速达到额定转速90%左右时，电阻降为零。该起动器具有起动电流小，起动转矩大，起动功率因素高，使用寿命长等特点。广泛应用于冶金、机械、石油、化工、矿山、建材、造纸、橡胶、水厂、电站等所有工业领域的球磨机、破碎机、风机、水泵、打浆机、空压机、轧机、热磨机、制氧机等电机传动设备中绕线式异步电动机的起动。凡原来采用电阻起动器、电抗器频敏变阻器、液体变阻起动器起动的绕线转子三相交流高、低压异步电动机（变速的除外，装有进相机的，拆除进相机后即可使用）均可选用该产品来更新换代。WZR无刷自控电机软起动器无刷自控电机软起动器是一种克服了绕线式异步电动机装有碳刷、滑环和复杂的起动装置等缺点。而保留了绕线电机电流小，起动转矩大等优点的起动设备。它能根据电机旋转时产生的离心力，自动控制串入电机转子内的电阻大小，达到增加电机起动转矩、减少电机起动电流和实现绕线式异步电动机无刷运行的目的，使电动机处于最佳起动状态。它可以代替绕线式电动机的滑环、碳刷及其它起动装置。产品优点WZR型自控电机软起动器克服了定子控制式电机软起动器的起动转矩与起动电流的平方成正比（电机起动电流从7le降到3.5le，起动转矩1.6Me仍为0.4Me）这一缺陷。WZR无刷自控电机软起动器在降低电机软起动电流的同时，增加电机起动转矩（电机起动电流从7le降到1.7le时，起动转矩仍为1.6Me），并能以最大转矩（2.5Me）起动电机。它由电阻（水电阻）起动装置（电阻起动装置与频敏变阻器起动装置相比，在同等起动电流的情况下，起动转矩能提高1.5倍）发展而来，具有：1、无刷自控电机软起动器彻底根除使用滑环、碳刷时所造成的各种危害。去掉传统、复杂的起动装置，操作方便。并可大大减少维修费用。2、节省安装空间和二次回路电缆，减少起动装置的功率消耗，节约了电能。WZR无刷自控电机软起动器采用无刷运行，去掉了传统、繁琐、多触点元件组成的起动装置（即去掉了滑环、碳刷、刷盒、短路环及整个二次回路系统），其起动装置的功率损耗及电机的起动时间比定子控制式电机软起动器减少10倍以上，但起动器的综合价格不及其它软起动器的1/3。适用范围电源电压：三相50HZ380~10KV；起动频度：每小时不超过12次；适用电机：三相绕线式异步电动机；活泼高度：不超过2000M；环境温度：最低气温-20℃，最高气温+40℃；无易燃，易爆，无严重腐蚀性气体的场所。性能特点WZR无刷自控电机软起动器的起动电阻是液体的，它的电气工作原理如图所示，主要电气机械性能类似于绕线式异步电动机软起动器，只是串入的电阻在离心力作用下，其阻值与速度的平方成反比地连续减少，具有恒电流、恒转短起动电机的功能。它的最大特点是：公司根据用户需要，可以使起动电流在0.8—2.5le、起动转矩在0.8—2.5Me内任意设定，并使起动电流、起动转矩在起动过程中接近恒定。需要注意的是，当液面低于规定液位时，需补充电解液。它非常适合于功率大130KW的各种绕线式异步电动机的起动。主要技术参数负载类型起动电流倍率（lst/le）起动转矩倍率(Mst/Me)轻载（风机、水泵和空压机类）0.8~1.30.8~1.3重载（球磨、破碎和起重机类）1.0~2.51.0~2.0运行与维护1、无刷自控电机软起动器内的元件除电阻在起动时会发热时，其它均不会发热，本装置按免维护设计，请不要自行将外盖打开，以免损坏起动器内的元件。2、当WZR无刷自控电机软起动器液体低于规定液位时，应补充电解液到规定的液面。3、水气分离阀是保证电机起动过程中，不向外喷水的重要部件，它在电机转速达到设定转速时，会自动打开，保证起动器内的压力与大气压一致，因此，请用户不要自行调整。（七）产品的安装与调整1、先拆下电动机的护罩、滑环、碳刷、刷盒、刷盒支架及短路环装置（有的电机无短路环装置）等全部零件。2...
