CAD草图转广联达钢筋软件VIP免费

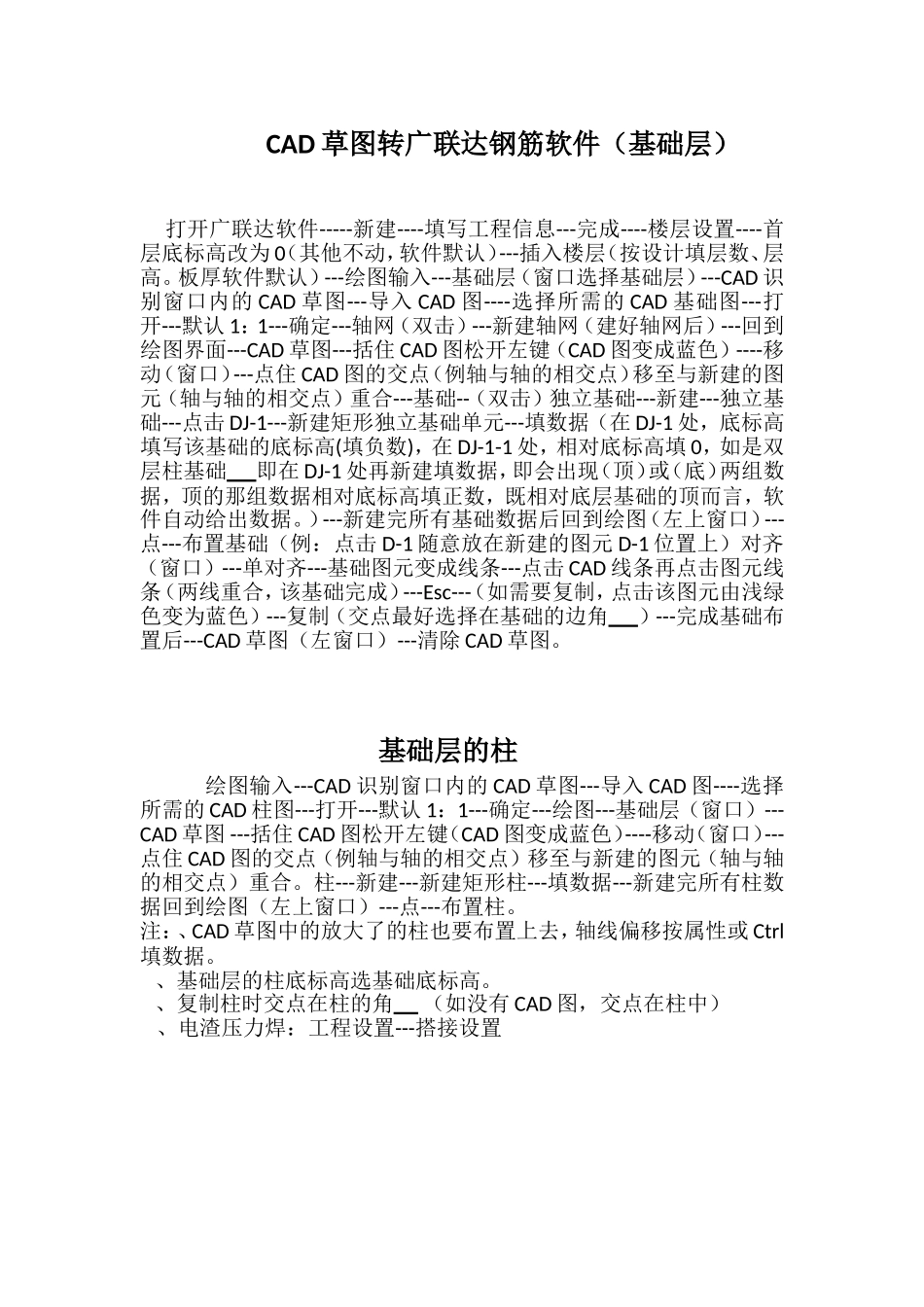

CAD草图转广联达钢筋软件（基础层）打开广联达软件-----新建----填写工程信息---完成----楼层设置----首层底标高改为0（其他不动，软件默认）---插入楼层（按设计填层数、层高。板厚软件默认）---绘图输入---基础层（窗口选择基础层）---CAD识别窗口内的CAD草图---导入CAD图----选择所需的CAD基础图---打开---默认1：1---确定---轴网（双击）---新建轴网（建好轴网后）---回到绘图界面---CAD草图---括住CAD图松开左键（CAD图变成蓝色）----移动（窗口）---点住CAD图的交点（例轴与轴的相交点）移至与新建的图元（轴与轴的相交点）重合---基础--（双击）独立基础---新建---独立基础---点击DJ-1---新建矩形独立基础单元---填数据（在DJ-1处，底标高填写该基础的底标高(填负数)，在DJ-1-1处，相对底标高填0，如是双层柱基础即在DJ-1处再新建填数据，即会出现（顶）或（底）两组数据，顶的那组数据相对底标高填正数，既相对底层基础的顶而言，软件自动给出数据。）---新建完所有基础数据后回到绘图（左上窗口）---点---布置基础（例：点击D-1随意放在新建的图元D-1位置上）对齐（窗口）---单对齐---基础图元变成线条---点击CAD线条再点击图元线条（两线重合，该基础完成）---Esc---（如需要复制，点击该图元由浅绿色变为蓝色）---复制（交点最好选择在基础的边角）---完成基础布置后---CAD草图（左窗口）---清除CAD草图。基础层的柱绘图输入---CAD识别窗口内的CAD草图---导入CAD图----选择所需的CAD柱图---打开---默认1：1---确定---绘图---基础层（窗口）---CAD草图---括住CAD图松开左键（CAD图变成蓝色）----移动（窗口）---点住CAD图的交点（例轴与轴的相交点）移至与新建的图元（轴与轴的相交点）重合。柱---新建---新建矩形柱---填数据---新建完所有柱数据回到绘图（左上窗口）---点---布置柱。注：、CAD草图中的放大了的柱也要布置上去，轴线偏移按属性或Ctrl填数据。、基础层的柱底标高选基础底标高。、复制柱时交点在柱的角（如没有CAD图，交点在柱中）、电渣压力焊：工程设置---搭接设置梁绘图输入---CAD识别窗口内的CAD草图---导入CAD图----选择所需的CAD柱图---打开---默认1：1---确定---绘图---基础层（窗口）---CAD草图---括住CAD图松开左键（CAD图变成蓝色）----移动（窗口）---点住CAD图的交点（例轴与轴的相交点）移至与新建的图元（轴与轴的相交点）重合---识别梁（左侧CAD识别窗口）---（如图元出现乱码，转换符号（窗口），出现转换钢筋级别符号窗口，鼠标点击乱码处，在窗口内点选钢筋级别（对照图纸），转换。）----F7（出现CAD图层显示窗口）----CAD原始图层的勾去掉---在梁及梁虚线（勾）（既是梁线条的图层）----括住图元---提取梁边线（窗口）----又回到CAD图层显示窗口----CAD原始图层的勾去掉---在梁原位标注及梁集中标注(勾)---再括住图元---提取梁标注（窗口内）---选择自动提取梁标注---识别梁（窗口内）---自动识别梁---是---确定---识别原位标注（窗口内）---自动识别梁原位标注---CAD草图（窗口）---清除CAD草图（窗口）。注：如果梁的跨度大，在识别原位标注窗口内，选择自动识别原位标注。跨度小，选择点选原位标注。点选原位标注：左键点击需要标注的梁变成蓝色，在每个要识别的钢筋上点左键再点右键（字体由红色变成白色和蓝色，蓝色的是CAD图的，整条梁识别完后按右键，该梁变成绿色，既完成。板（板的受力筋最好是直接采用广联达布置）操作同上，两图相交后---新建板（填板厚度、马凳筋）---绘图（窗口）画上板---板受力筋---新建---填数据---单板（多板）---水平（垂直）---选钢筋（上窗口内）---点击所要布置的板。负筋操作同上。注：分布筋设置：工程设置---计算设置---板---填数据。温度筋（屋面板）在受力筋新建。查看布筋情况---查看受力筋布置情况---左上角有窗口查看。斜屋面板布置方法三点定义斜板（窗口）---左键点一下该板---出现四个角的标高---填写所需的标高---回车（一直按回车之四个角的数字消失）画斜轴线的图（再）新建---正交轴网---填轴线数据---点（窗口）---放在需要布置斜轴图的位置---单击一下变成蓝色轴网---旋转（窗...
