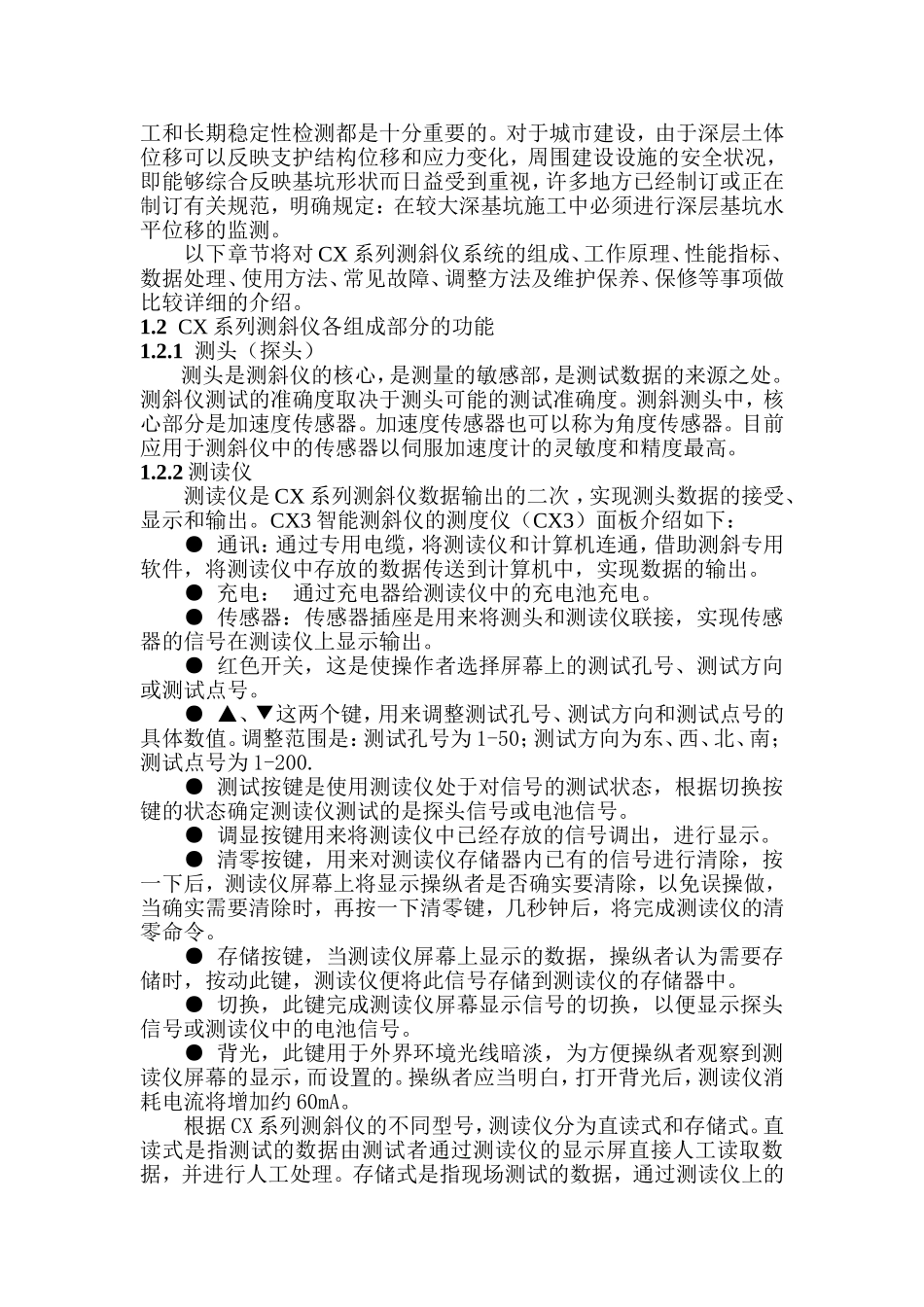

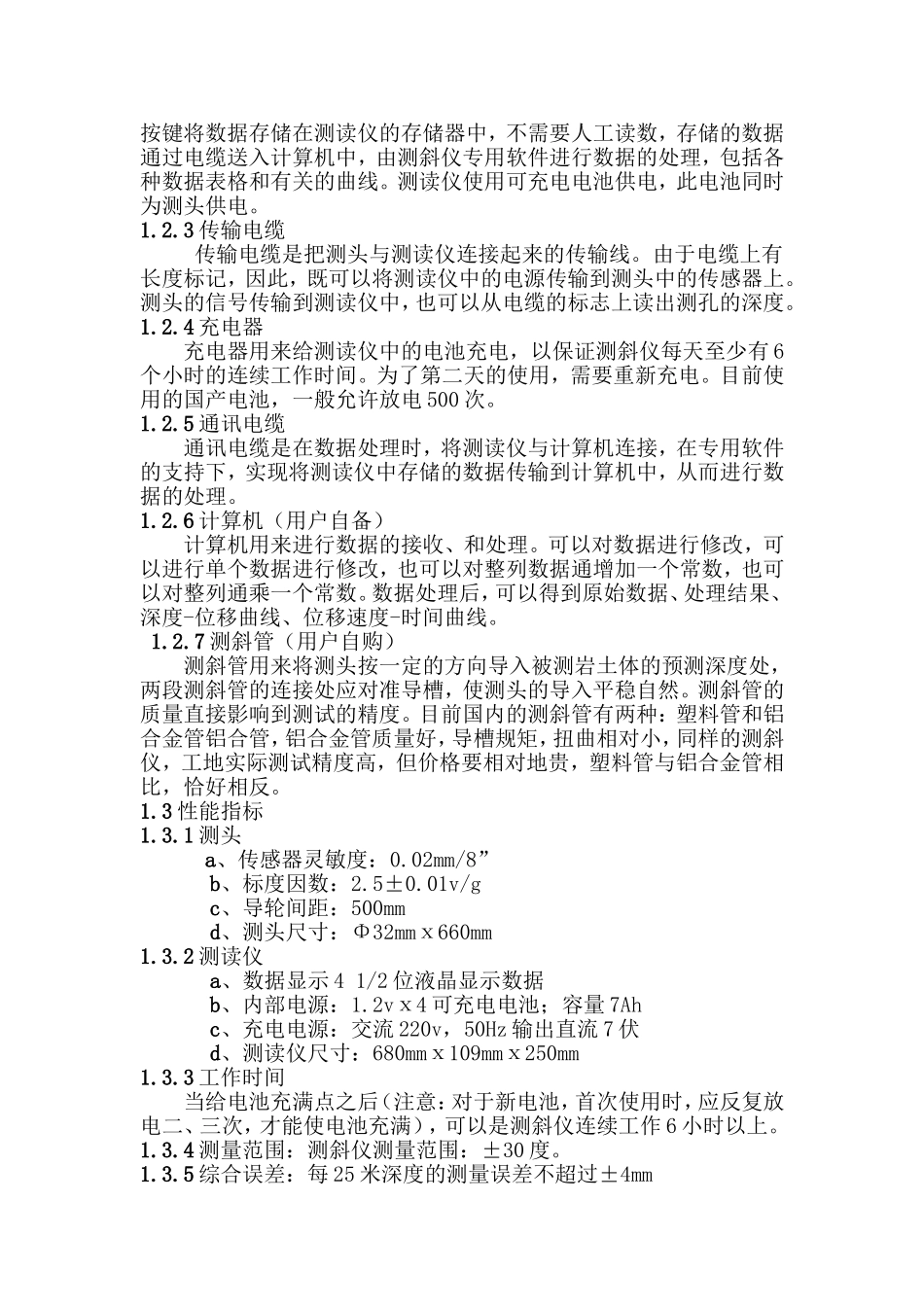

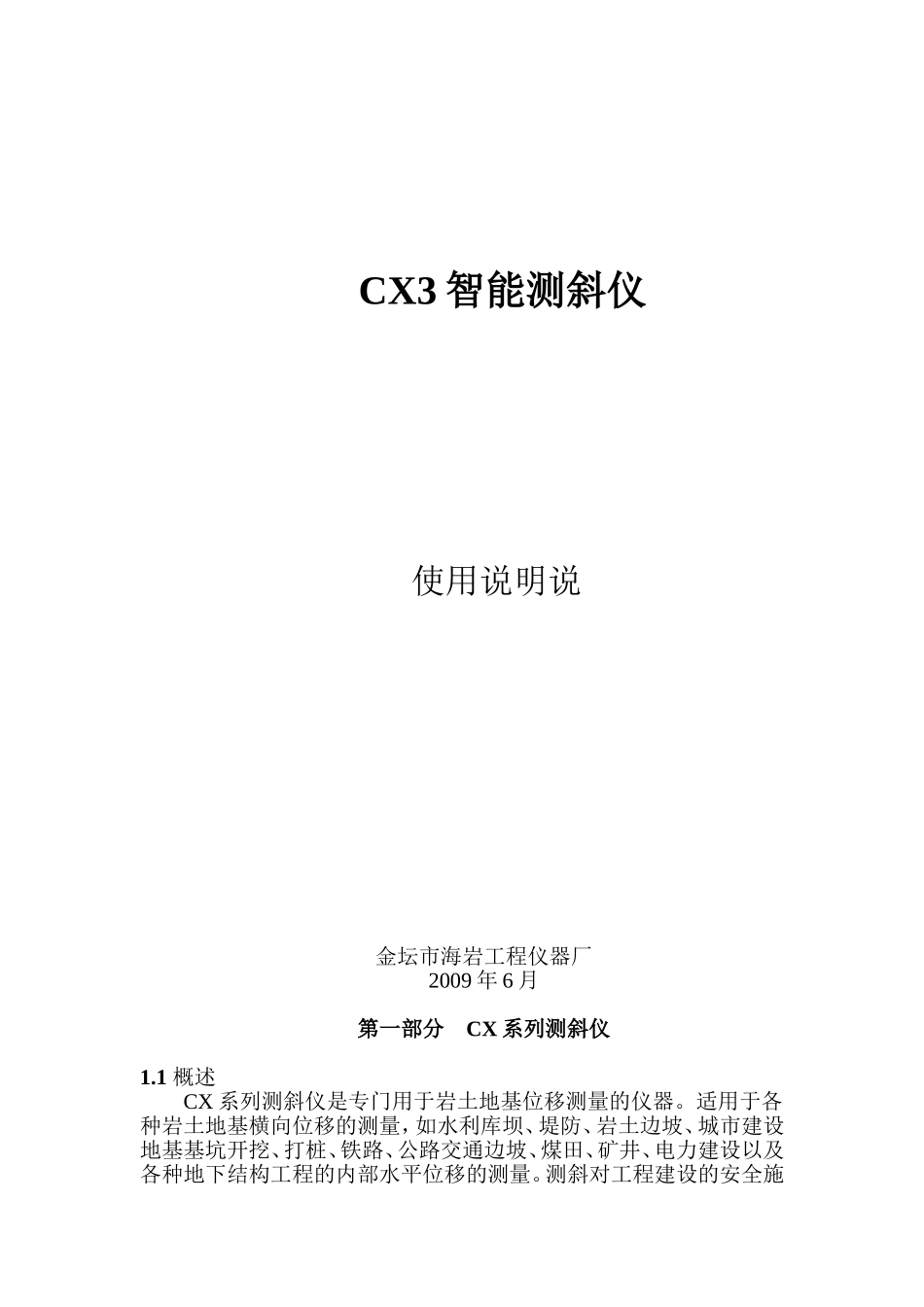

CX3智能测斜仪使用说明说金坛市海岩工程仪器厂2009年6月第一部分CX系列测斜仪1.1概述CX系列测斜仪是专门用于岩土地基位移测量的仪器。适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。测斜对工程建设的安全施工和长期稳定性检测都是十分重要的。对于城市建设，由于深层土体位移可以反映支护结构位移和应力变化，周围建设设施的安全状况，即能够综合反映基坑形状而日益受到重视，许多地方已经制订或正在制订有关规范，明确规定：在较大深基坑施工中必须进行深层基坑水平位移的监测。以下章节将对CX系列测斜仪系统的组成、工作原理、性能指标、数据处理、使用方法、常见故障、调整方法及维护保养、保修等事项做比较详细的介绍。1.2CX系列测斜仪各组成部分的功能1.2.1测头（探头）测头是测斜仪的核心，是测量的敏感部，是测试数据的来源之处。测斜仪测试的准确度取决于测头可能的测试准确度。测斜测头中，核心部分是加速度传感器。加速度传感器也可以称为角度传感器。目前应用于测斜仪中的传感器以伺服加速度计的灵敏度和精度最高。1.2.2测读仪测读仪是CX系列测斜仪数据输出的二次，实现测头数据的接受、显示和输出。CX3智能测斜仪的测度仪（CX3）面板介绍如下：●通讯：通过专用电缆，将测读仪和计算机连通，借助测斜专用软件，将测读仪中存放的数据传送到计算机中，实现数据的输出。●充电：通过充电器给测读仪中的充电池充电。●传感器：传感器插座是用来将测头和测读仪联接，实现传感器的信号在测读仪上显示输出。●红色开关，这是使操作者选择屏幕上的测试孔号、测试方向或测试点号。●▲、▼这两个键，用来调整测试孔号、测试方向和测试点号的具体数值。调整范围是：测试孔号为1-50；测试方向为东、西、北、南；测试点号为1-200.●测试按键是使用测读仪处于对信号的测试状态，根据切换按键的状态确定测读仪测试的是探头信号或电池信号。●调显按键用来将测读仪中已经存放的信号调出，进行显示。●清零按键，用来对测读仪存储器内已有的信号进行清除，按一下后，测读仪屏幕上将显示操纵者是否确实要清除，以免误操做，当确实需要清除时，再按一下清零键，几秒钟后，将完成测读仪的清零命令。●存储按键，当测读仪屏幕上显示的数据，操纵者认为需要存储时，按动此键，测读仪便将此信号存储到测读仪的存储器中。●切换，此键完成测读仪屏幕显示信号的切换，以便显示探头信号或测读仪中的电池信号。●背光，此键用于外界环境光线暗淡，为方便操纵者观察到测读仪屏幕的显示，而设置的。操纵者应当明白，打开背光后，测读仪消耗电流将增加约60mA。根据CX系列测斜仪的不同型号，测读仪分为直读式和存储式。直读式是指测试的数据由测试者通过测读仪的显示屏直接人工读取数据，并进行人工处理。存储式是指现场测试的数据，通过测读仪上的按键将数据存储在测读仪的存储器中，不需要人工读数，存储的数据通过电缆送入计算机中，由测斜仪专用软件进行数据的处理，包括各种数据表格和有关的曲线。测读仪使用可充电电池供电，此电池同时为测头供电。1.2.3传输电缆传输电缆是把测头与测读仪连接起来的传输线。由于电缆上有长度标记，因此，既可以将测读仪中的电源传输到测头中的传感器上。测头的信号传输到测读仪中，也可以从电缆的标志上读出测孔的深度。1.2.4充电器充电器用来给测读仪中的电池充电，以保证测斜仪每天至少有6个小时的连续工作时间。为了第二天的使用，需要重新充电。目前使用的国产电池，一般允许放电500次。1.2.5通讯电缆通讯电缆是在数据处理时，将测读仪与计算机连接，在专用软件的支持下，实现将测读仪中存储的数据传输到计算机中，从而进行数据的处理。1.2.6计算机（用户自备）计算机用来进行数据的接收、和处理。可以对数据进行修改，可以进行单个数据进行修改，也可以对整列数据通增加一个常数，也可以对整列通乘一个常数。数据处理后，可以得到原始数据、处理结果、深度-位移曲线、位移速度-时间曲线。1.2.7测斜管（用户自购）测斜...
