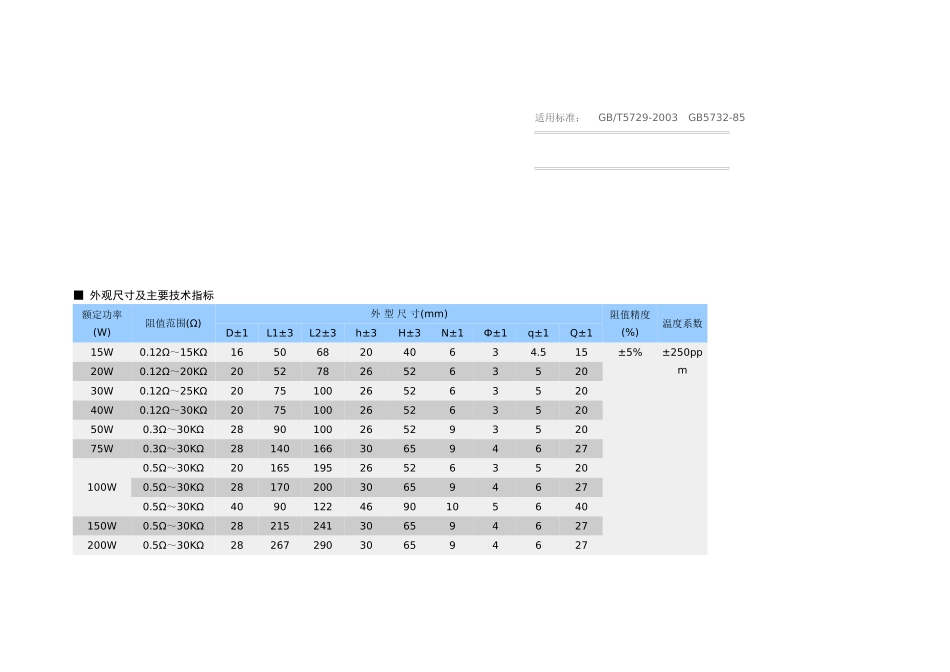

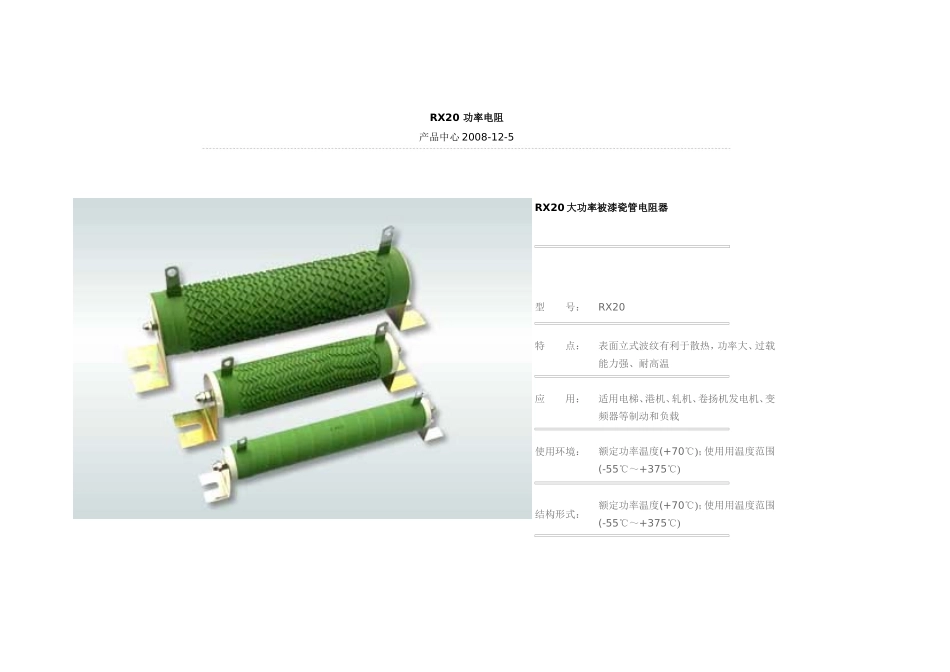

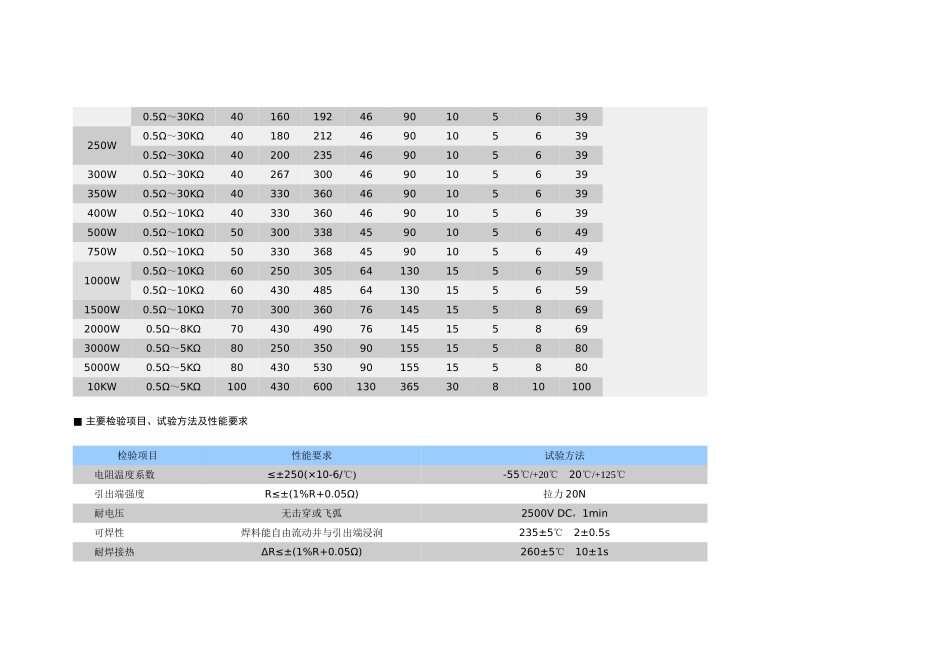

RX20功率电阻产品中心2008-12-5RX20大功率被漆瓷管电阻器型号：RX20特点：表面立式波纹有利于散热，功率大、过载能力强、耐高温应用：适用电梯、港机、轧机、卷扬机发电机、变频器等制动和负载使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)结构形式：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)适用标准：GB/T5729-2003GB5732-85■外观尺寸及主要技术指标额定功率(W)阻值范围(Ω)外型尺寸(mm)阻值精度(%)温度系数D±1L1±3L2±3h±3H±3N±1Ф±1q±1Q±115W0.12Ω～15KΩ1650682040634.515±5%±250ppm20W0.12Ω～20KΩ20527826526352030W0.12Ω～25KΩ207510026526352040W0.12Ω～30KΩ207510026526352050W0.3Ω～30KΩ289010026529352075W0.3Ω～30KΩ28140166306594627100W0.5Ω～30KΩ201651952652635200.5Ω～30KΩ281702003065946270.5Ω～30KΩ40901224690105640150W0.5Ω～30KΩ28215241306594627200W0.5Ω～30KΩ282672903065946270.5Ω～30KΩ401601924690105639250W0.5Ω～30KΩ4018021246901056390.5Ω～30KΩ402002354690105639300W0.5Ω～30KΩ402673004690105639350W0.5Ω～30KΩ403303604690105639400W0.5Ω～10KΩ403303604690105639500W0.5Ω～10KΩ503003384590105649750W0.5Ω～10KΩ5033036845901056491000W0.5Ω～10KΩ60250305641301556590.5Ω～10KΩ60430485641301556591500W0.5Ω～10KΩ70300360761451558692000W0.5Ω～8KΩ70430490761451558693000W0.5Ω～5KΩ80250350901551558805000W0.5Ω～5KΩ804305309015515588010KW0.5Ω～5KΩ10043060013036530810100■主要检验项目、试验方法及性能要求检验项目性能要求试验方法电阻温度系数≤±250(×10-6/℃)-55℃/+20℃20℃/+125℃引出端强度R≤±(1%R+0.05Ω)拉力20N耐电压无击穿或飞弧2500VDC，1min可焊性焊料能自由流动并与引出端浸润235±5℃2±0.5s耐焊接热ΔR≤±(1%R+0.05Ω)260±5℃10±1s短时过负荷ΔR≤±(2%R+0.05Ω)10倍额定功率，5s温度快速变化ΔR≤±(1%R+0.05Ω)-55℃/+125℃5次循环振动ΔR≤±(1%R+0.05Ω)10～500Hz98m/s2长期负荷ΔR≤±(2%R+0.05Ω)+70±2℃VR1000h不燃性不燃烧1～6倍额定功率，5分钟表面温升≤350℃施加额定功率绝缘电阻值1000MΩ1000VDC稳态湿热ΔR≤±(2%R+0.05Ω)+40±2℃湿度95～98%240h
