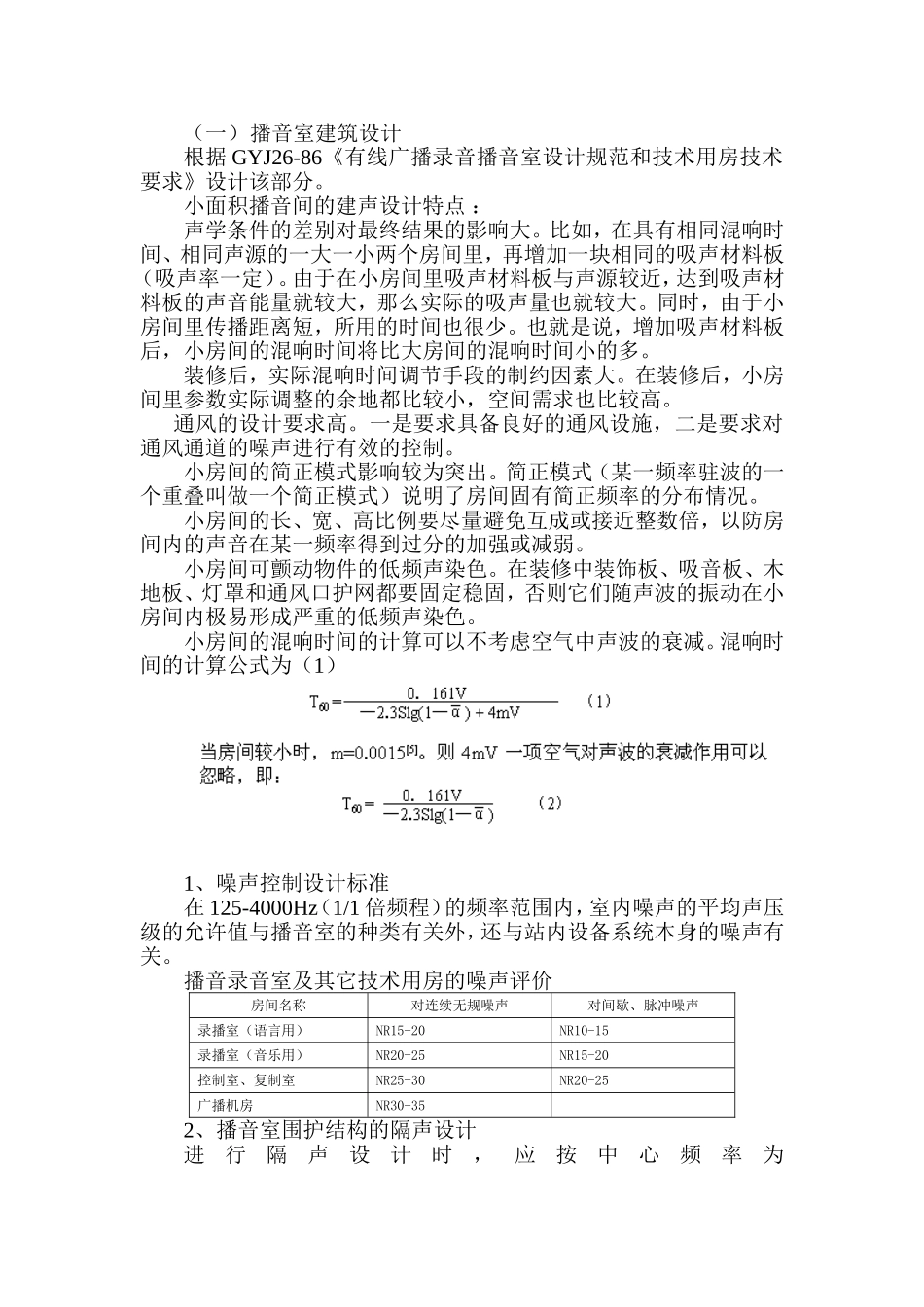

（一）播音室建筑设计根据GYJ26-86《有线广播录音播音室设计规范和技术用房技术要求》设计该部分。小面积播音间的建声设计特点：声学条件的差别对最终结果的影响大。比如，在具有相同混响时间、相同声源的一大一小两个房间里，再增加一块相同的吸声材料板（吸声率一定）。由于在小房间里吸声材料板与声源较近，达到吸声材料板的声音能量就较大，那么实际的吸声量也就较大。同时，由于小房间里传播距离短，所用的时间也很少。也就是说，增加吸声材料板后，小房间的混响时间将比大房间的混响时间小的多。装修后，实际混响时间调节手段的制约因素大。在装修后，小房间里参数实际调整的余地都比较小，空间需求也比较高。通风的设计要求高。一是要求具备良好的通风设施，二是要求对通风通道的噪声进行有效的控制。小房间的简正模式影响较为突出。简正模式（某一频率驻波的一个重叠叫做一个简正模式）说明了房间固有简正频率的分布情况。小房间的长、宽、高比例要尽量避免互成或接近整数倍，以防房间内的声音在某一频率得到过分的加强或减弱。小房间可颤动物件的低频声染色。在装修中装饰板、吸音板、木地板、灯罩和通风口护网都要固定稳固，否则它们随声波的振动在小房间内极易形成严重的低频声染色。小房间的混响时间的计算可以不考虑空气中声波的衰减。混响时间的计算公式为（1）1、噪声控制设计标准在125-4000Hz（1/1倍频程）的频率范围内，室内噪声的平均声压级的允许值与播音室的种类有关外，还与站内设备系统本身的噪声有关。播音录音室及其它技术用房的噪声评价房间名称对连续无规噪声对间歇、脉冲噪声录播室（语言用）NR15-20NR10-15录播室（音乐用）NR20-25NR15-20控制室、复制室NR25-30NR20-25广播机房NR30-352、播音室围护结构的隔声设计进行隔声设计时，应按中心频率为125，250，500，1000，2000，4000dB（1/1倍频程）分别进行计算（必要时可按1/3倍频程）播音室的隔声墙（包括楼板、顶板）的施工质量与隔声性能关系密切。设计中，应对有关施工质量提出要求（如：对砖墙应满浆满缝，并至少单面抹灰，一切孔洞应填充密实等）。隔声门、观察窗的设计和技术要求应根据下述要求设计或选用隔声门：单扇隔声门隔声量的要求倍频程中心频率/Hz12525050010002000平均国标隔声门隔声量202530303227.4注：表内已考虑了门缝等漏声的影响。隔声门门扇应采用中间填充多孔性吸声材料（例如：岩棉、玻璃棉等）的多种复合构造；门缝与门框之间的接合部分应有密闭措施；门框与墙洞之间的缝隙应填充密实，以防漏。门体结构结实、不易变形、开启方便。应根据下述要求设计或选用观察隔声窗：观察隔声窗的隔声量应符合表4规定的要求：标准隔声观察窗隔声量倍频程中心频率/Hz12525050010002000平均国标观察窗隔声量404550545548.5观察窗应采用多层（通常为2-3层）玻璃的构造形式；各层玻璃及其间距不应全部相等；在各层玻璃层间的窗框应做吸声处理；玻璃与窗框之间应用弹性材料减振并采取密封措施；窗框与窗洞之间的缝隙必须填充密实，以防漏声。观察窗临录播室一面的玻璃应向上倾斜60。由于播音间的房间的外部噪声环境较为复杂，所以播音间的隔音效果是设计之重点。分析噪声来源主要是人声和环境噪声、公用楼梯固体传声的振动噪声和天花板固体传声的振动噪声。根据GYJ26-86《有线广播录音、播音室声学设计规范和技术用房技术要求》，小型（语音）录音室的噪声评价曲线应满足NR20-25NR20噪声评价曲线：取T60=0.4s，根据公式（2）计算求得，播音间内的平均吸声系数应为0.184、空调与通风部分采用带换气功能的空调时，空调机应做好减振吸声处理，必要时应对机械设备加做隔声罩，使噪声控制在85dB（A）以下。采用空调+通风管时，应避免风速过高而引起的再生噪声。风速应控制在以下范围内：风道及送回风口处风速m/s风道类型风口所在房间风速主风道――10以下支风道――7.5以下分支风道――－5以下送回口处录播室1.0-1.5以下控制室、复制室3.5以下广播机房、磁带库3.5以下在传声器附近空气的自由流速应不大于0.5m/s。5、房间总体设计整体方案如下：整体设计采用建造"房中房"的思路，在房间内，采用混凝土...
