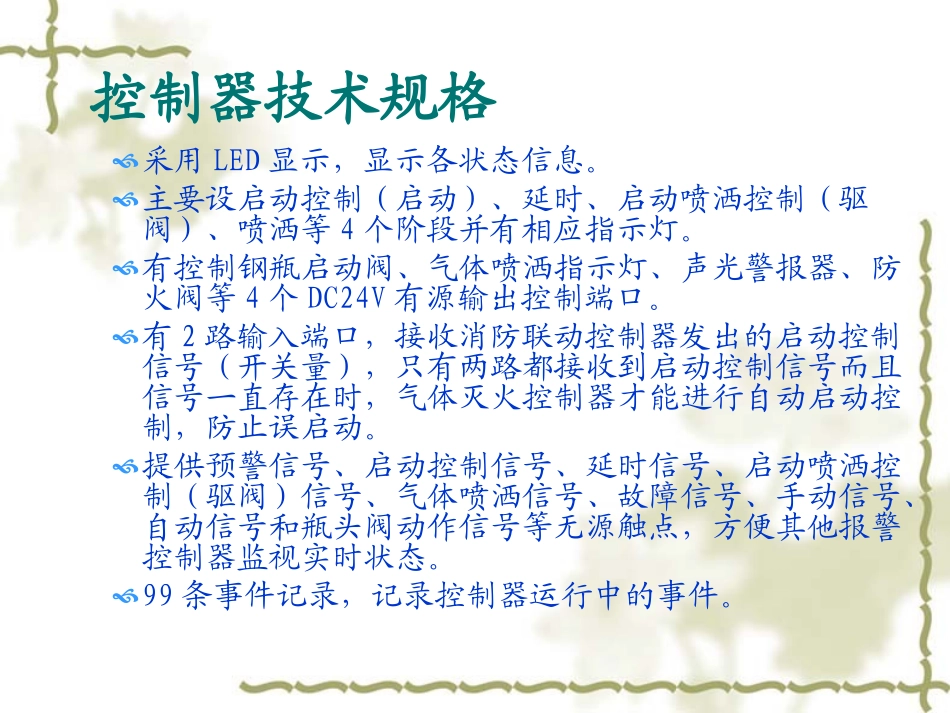

气体灭火控制器JB-MH-CH8500安安装装、、维维护护使使用用教教程程控制器概述JB-MH-CH8500气体灭火控制器是我公司按GB16806-2006《消防联动控制系统》研制开发的新产品,操作界面简单明了,易于用户操作使用。JB-MH-CH8500气体灭火控制器配接声光警报器、气体喷洒指示灯、紧急启停按钮等。能控制多种气体设备(如:七氟丙烷、二氧化碳等气体灭火装置)。适用于计算机房、数据资料库、变配电室、变电站、图书馆等需要进行气体自动灭火控制的场所。其灭火控制灵活多样,可以通过操作面板上的启动、停止按键直接控制,也可以通过火灾报警控制器联动控制,还可以通过现场紧急启停按钮直接控制。控制器技术规格采用LED显示,显示各状态信息。主要设启动控制(启动)、延时、启动喷洒控制(驱阀)、喷洒等4个阶段并有相应指示灯。有控制钢瓶启动阀、气体喷洒指示灯、声光警报器、防火阀等4个DC24V有源输出控制端口。有2路输入端口,接收消防联动控制器发出的启动控制信号(开关量),只有两路都接收到启动控制信号而且信号一直存在时,气体灭火控制器才能进行自动启动控制,防止误启动。提供预警信号、启动控制信号、延时信号、启动喷洒控制(驱阀)信号、气体喷洒信号、故障信号、手动信号、自动信号和瓶头阀动作信号等无源触点,方便其他报警控制器监视实时状态。99条事件记录,记录控制器运行中的事件。通过多线方式连接灭火区的现场设备,并对现场设备进行短路/断路检测。延时时间在1s~30s之间可设,出厂时设置为30秒。电源管理可以自动完成对备电的充放电。具有对主备电源故障检测功能。使用条件和技术指标主电源:AC187V~AC242V备用电源:4Ah/DC12V(两节)监视状态功耗:24V,50mA驱阀电流:2A驱阀方式:脉冲或电平可选环境温度:0~40℃相对湿度:≤95%(40℃)重量:10Kg外形尺寸图高:450mm长:340mm宽:110mm控制器面板数码管(4位)显示主窗口,显示时钟、事件等信息数码管(6位)专用窗口,以时、分、秒方式显示启动时间和喷洒时间延时(红)控制器进入延时过程中时点亮,延时结束,灯灭声光(红)声光动作时亮,声光停止时灭启动(红)接收到启动控制信号,发出启动控制命令后点亮喷洒时间(红)此灯亮表示左侧时间窗口显示的是喷洒时间启动时间(红)此灯亮表示左侧时间窗口显示的是启动时间喷洒(红)现场钢瓶打开,气体喷洒,控制器检测到喷洒压力开关信号时,灯亮驱阀(红)延时时间到,启动喷洒控制,驱动电磁阀,灯亮状态指示灯按键消音键消除当前音响,在调整时间时移动光标,事件查询时选择事件记录条目手/自键手自动状态切换声光控制键控制声光的启动和停止切换时间键启动时间和喷洒时间的切换查看,和“控制”键组合,调整时间自检/查询键检查音响器件、面板指示灯,和“控制”键组合,事件查询等控制键启动、调整时间、查询时,只有和“控制”键同时按下,操作方予执行停止键在延时阶段,停止后续动作启动键和“控制”键组合,控制器手动发出启动控制信号复位键控制器复位端子接线示意图注意:端子连线时请注意“+,-”极性!两路启动控制输入末端均需加2K终端电阻!瓶头阀、选择阀输入末端均需加47K终端阻!接线端子说明第1路、第2路输入为启动控制信号输入,接收消防联动控制器发送的开关量信号。只有两路都接收到一直闭合的启动信号后,控制器才能进入启动控制状态.急启、急停、+、-4位外部启停控制端子,与紧急启停按钮接线端子对应连接。瓶头阀输入、选择阀输入检测瓶头阀和选择阀的压力开关信号。声光警报器、喷洒指示灯、防火阀控制、驱阀电源为有源输出,接线时务必正确连接端子的正负极。故障信号、启动信号、延时信号、驱阀信号、喷洒信号、瓶头阀信号、选择阀信号、自动信号输出为无源常开触点。可以采用输入模块(信号采集模块)进入总线,从而使气体灭火控制器的各状态信号传送给消防联动控制器,实现灭火与报警联动一体。24V输入驱阀电源,可选择内部电源或外部电源。当选用外部电源时,请将24V输入与控制器24V电源的连线去掉,将外部电源的24V对应接至24V输入端子。控制器...
