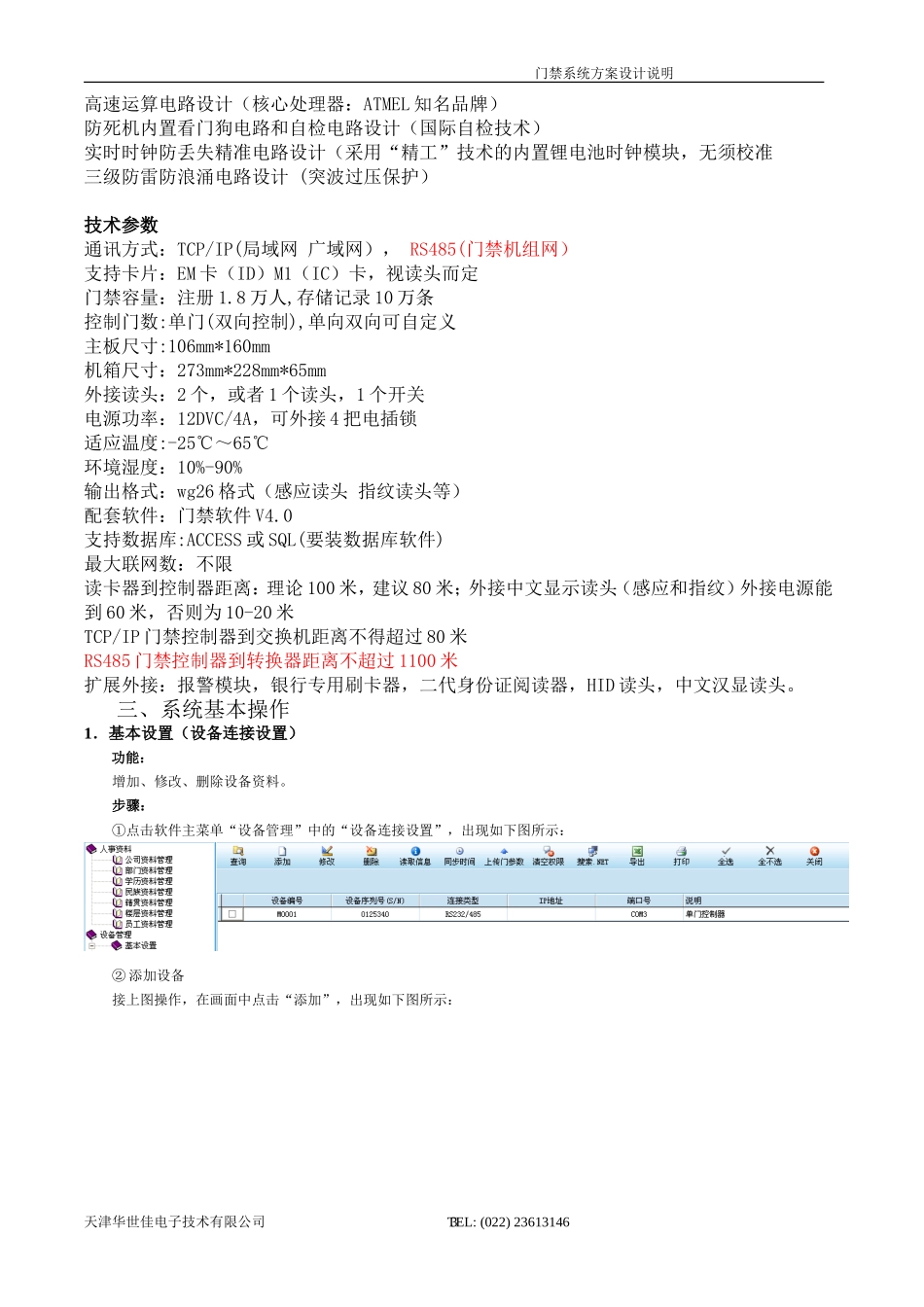

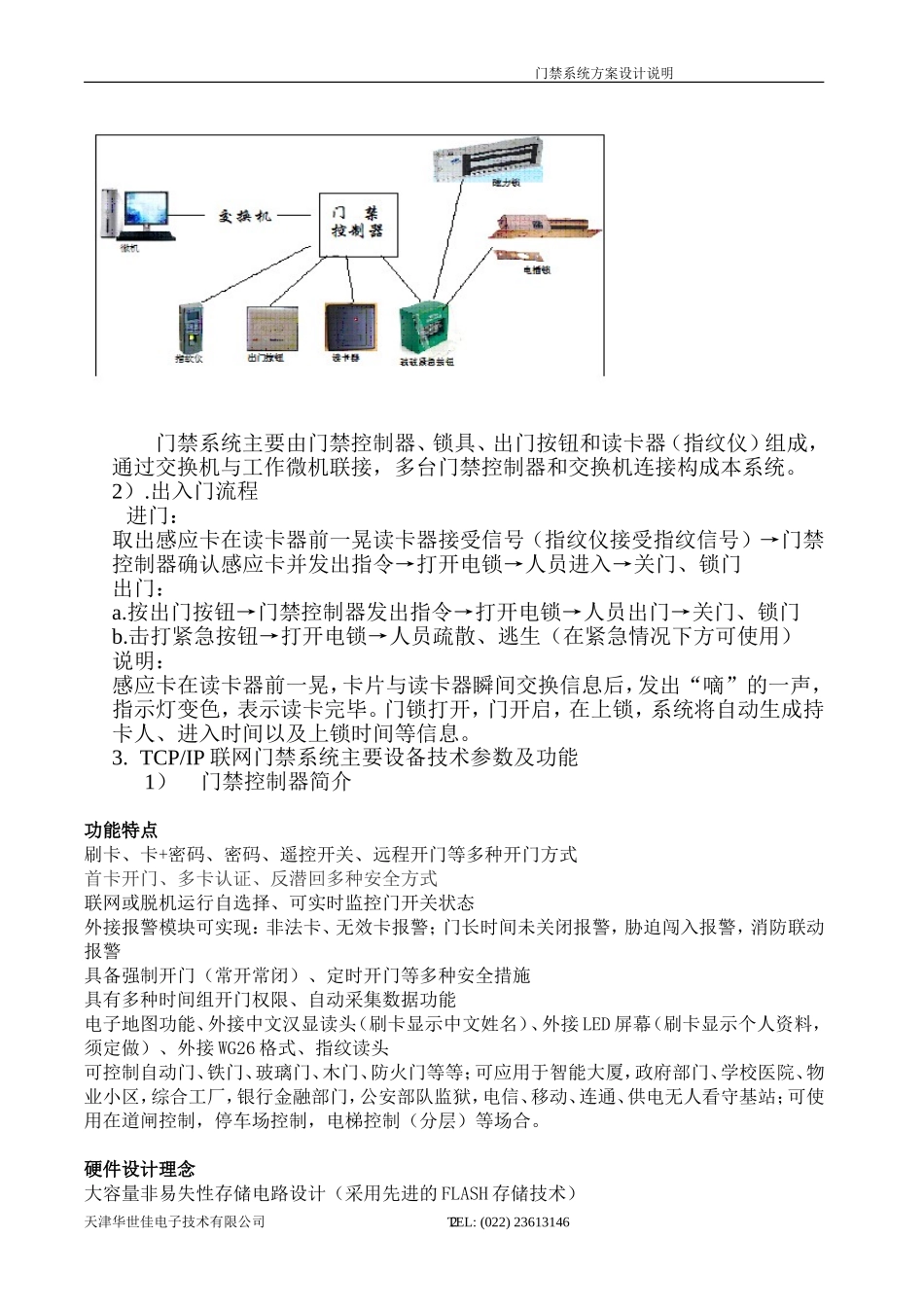

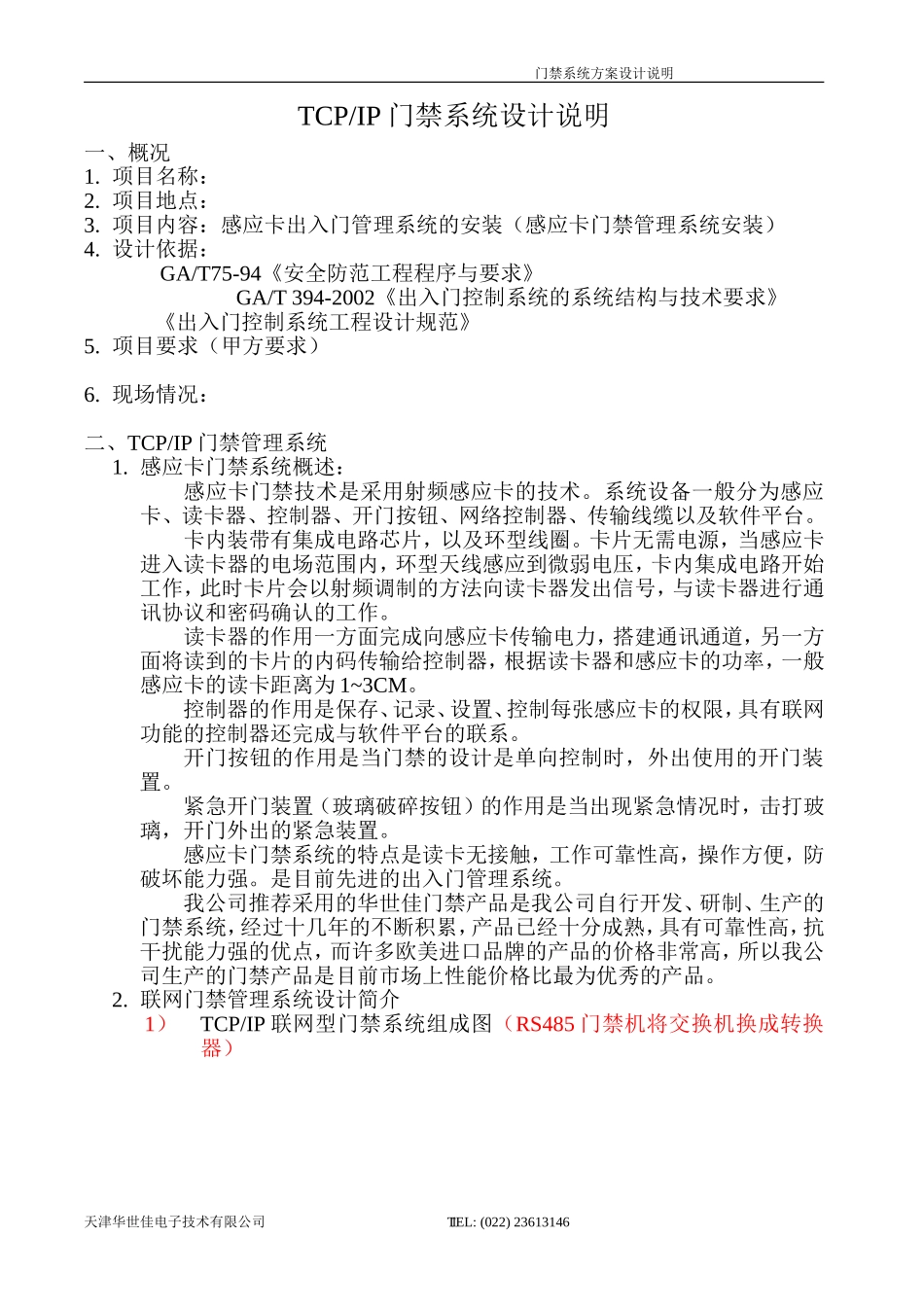

门禁系统方案设计说明TCP/IP门禁系统设计说明一、概况1.项目名称：2.项目地点：3.项目内容：感应卡出入门管理系统的安装（感应卡门禁管理系统安装）4.设计依据：GA/T75-94《安全防范工程程序与要求》GA/T394-2002《出入门控制系统的系统结构与技术要求》《出入门控制系统工程设计规范》5.项目要求（甲方要求）6.现场情况：二、TCP/IP门禁管理系统1.感应卡门禁系统概述：感应卡门禁技术是采用射频感应卡的技术。系统设备一般分为感应卡、读卡器、控制器、开门按钮、网络控制器、传输线缆以及软件平台。卡内装带有集成电路芯片，以及环型线圈。卡片无需电源，当感应卡进入读卡器的电场范围内，环型天线感应到微弱电压，卡内集成电路开始工作，此时卡片会以射频调制的方法向读卡器发出信号，与读卡器进行通讯协议和密码确认的工作。读卡器的作用一方面完成向感应卡传输电力，搭建通讯通道，另一方面将读到的卡片的内码传输给控制器，根据读卡器和感应卡的功率，一般感应卡的读卡距离为1~3CM。控制器的作用是保存、记录、设置、控制每张感应卡的权限，具有联网功能的控制器还完成与软件平台的联系。开门按钮的作用是当门禁的设计是单向控制时，外出使用的开门装置。紧急开门装置（玻璃破碎按钮）的作用是当出现紧急情况时，击打玻璃，开门外出的紧急装置。感应卡门禁系统的特点是读卡无接触，工作可靠性高，操作方便，防破坏能力强。是目前先进的出入门管理系统。我公司推荐采用的华世佳门禁产品是我公司自行开发、研制、生产的门禁系统，经过十几年的不断积累，产品已经十分成熟，具有可靠性高，抗干扰能力强的优点，而许多欧美进口品牌的产品的价格非常高，所以我公司生产的门禁产品是目前市场上性能价格比最为优秀的产品。2.联网门禁管理系统设计简介1）TCP/IP联网型门禁系统组成图（RS485门禁机将交换机换成转换器）天津华世佳电子技术有限公司TEL:(022)236131461门禁系统方案设计说明门禁系统主要由门禁控制器、锁具、出门按钮和读卡器（指纹仪）组成，通过交换机与工作微机联接，多台门禁控制器和交换机连接构成本系统。2）.出入门流程进门：取出感应卡在读卡器前一晃读卡器接受信号（指纹仪接受指纹信号）→门禁控制器确认感应卡并发出指令→打开电锁→人员进入→关门、锁门出门：a.按出门按钮→门禁控制器发出指令→打开电锁→人员出门→关门、锁门b.击打紧急按钮→打开电锁→人员疏散、逃生（在紧急情况下方可使用）说明：感应卡在读卡器前一晃，卡片与读卡器瞬间交换信息后，发出“嘀”的一声，指示灯变色，表示读卡完毕。门锁打开，门开启，在上锁，系统将自动生成持卡人、进入时间以及上锁时间等信息。3.TCP/IP联网门禁系统主要设备技术参数及功能1）门禁控制器简介功能特点刷卡、卡+密码、密码、遥控开关、远程开门等多种开门方式首卡开门、多卡认证、反潜回多种安全方式联网或脱机运行自选择、可实时监控门开关状态外接报警模块可实现：非法卡、无效卡报警；门长时间未关闭报警，胁迫闯入报警，消防联动报警具备强制开门（常开常闭）、定时开门等多种安全措施具有多种时间组开门权限、自动采集数据功能电子地图功能、外接中文汉显读头（刷卡显示中文姓名）、外接LED屏幕（刷卡显示个人资料，须定做）、外接WG26格式、指纹读头可控制自动门、铁门、玻璃门、木门、防火门等等；可应用于智能大厦，政府部门、学校医院、物业小区，综合工厂，银行金融部门，公安部队监狱，电信、移动、连通、供电无人看守基站；可使用在道闸控制，停车场控制，电梯控制（分层）等场合。硬件设计理念硬件设计理念大容量非易失性存储电路设计（采用先进的FLASH存储技术）天津华世佳电子技术有限公司TEL:(022)236131462门禁系统方案设计说明高速运算电路设计（核心处理器：ATMEL知名品牌）防死机内置看门狗电路和自检电路设计（国际自检技术）实时时钟防丢失精准电路设计（采用“精工”技术的内置锂电池时钟模块，无须校准三级防雷防浪涌电路设计(突波过压保护）技术参数通讯方式：TCP/IP(局域网广域网），RS485(门禁机组网）支持卡片：EM卡（ID）M1（IC）卡，视读头而定门禁容量：注册1.8万人,...
