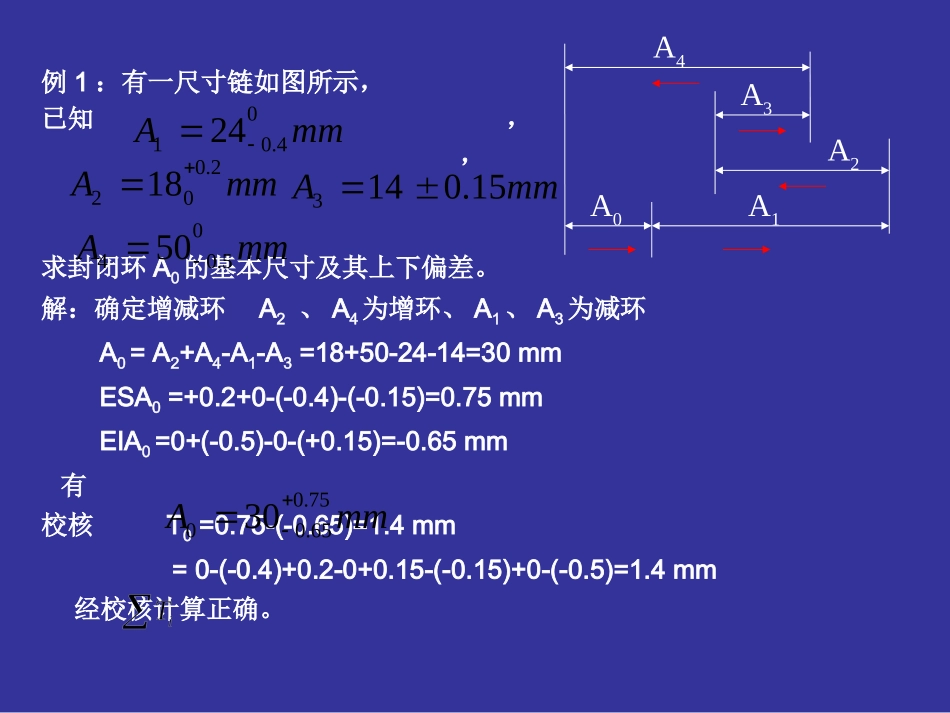

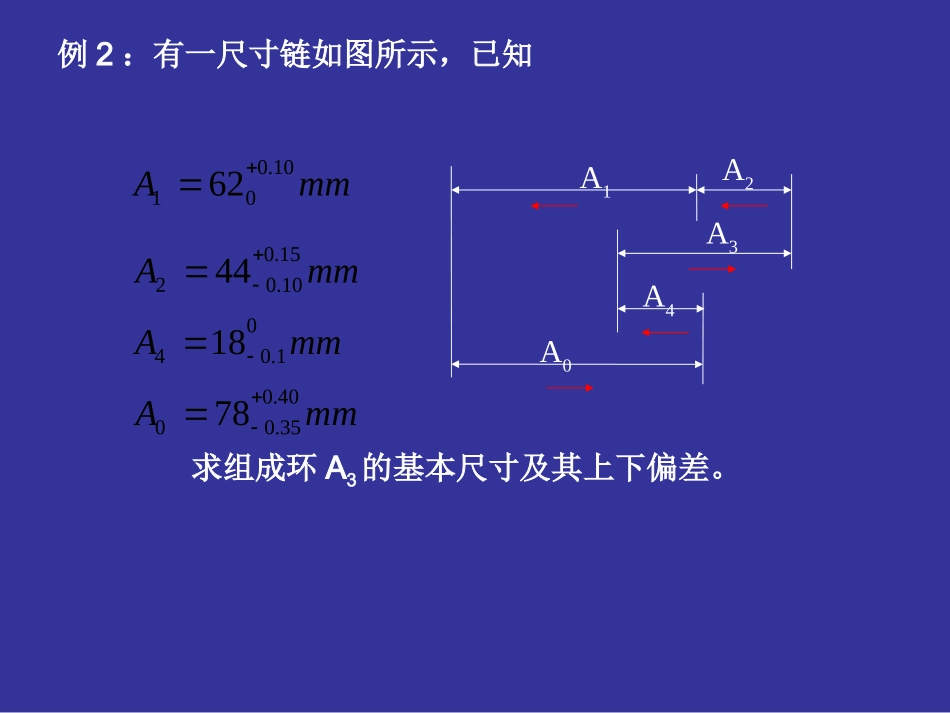

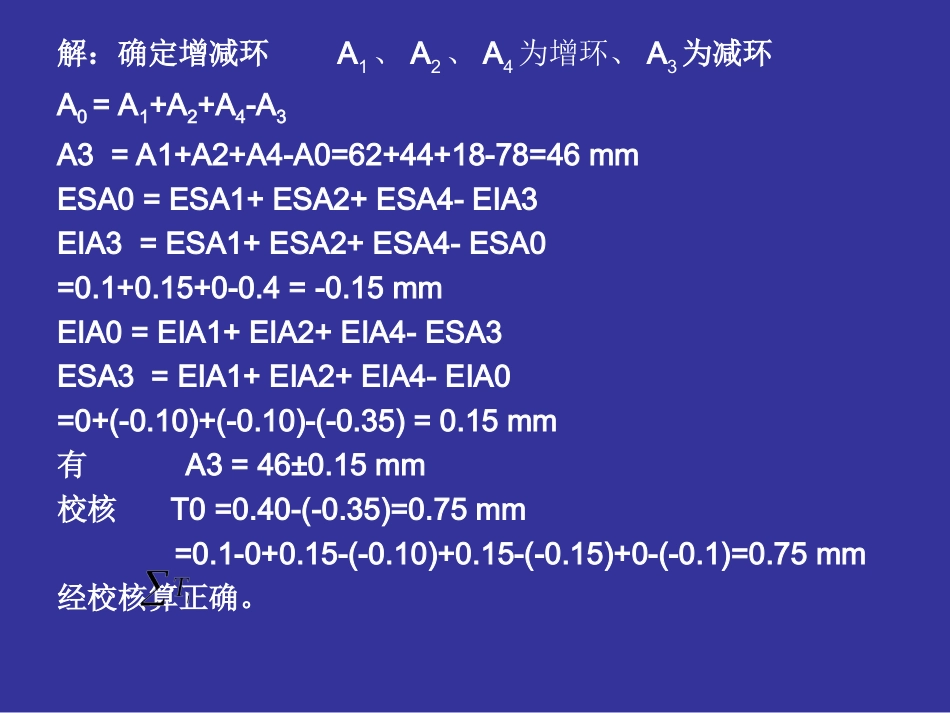

例1：有一尺寸链如图所示，已知，，求封闭环A0的基本尺寸及其上下偏差。解：确定增减环A2、A4为增环、A1、A3为减环A0=A2+A4-A1-A3=18+50-24-14=30mmESA0=+0.2+0-(-0.4)-(-0.15)=0.75mmEIA0=0+(-0.5)-0-(+0.15)=-0.65mm有校核T0=0.75-(-0.65)=1.4mm=0-(-0.4)+0.2-0+0.15-(-0.15)+0-(-0.5)=1.4mm经校核计算正确。A4A0A2A1A3mmA04.0124mmA2.00218mmA15.0143mmA05.0450mmA75.065.0030例2：有一尺寸链如图所示，已知求组成环A3的基本尺寸及其上下偏差。mmA10.00162mmA15.010.0244mmA01.0418mmA40.035.0078A2A1A0A3A4解：确定增减环A1、A2、A4为增环、A3为减环A0=A1+A2+A4-A3A3=A1+A2+A4-A0=62+44+18-78=46mmESA0=ESA1+ESA2+ESA4-EIA3EIA3=ESA1+ESA2+ESA4-ESA0=0.1+0.15+0-0.4=-0.15mmEIA0=EIA1+EIA2+EIA4-ESA3ESA3=EIA1+EIA2+EIA4-EIA0=0+(-0.10)+(-0.10)-(-0.35)=0.15mm有A3=46±0.15mm校核T0=0.40-(-0.35)=0.75mm=0.1-0+0.15-(-0.10)+0.15-(-0.15)+0-(-0.1)=0.75mm经校核算正确。课堂练习：1.如图所示尺寸链简图，试计算组成环A1的基本尺寸及上下偏差。（已知：，A0是封闭环）。解：确定增减环A1为增环、A2为减环A1A2A02.如图所示尺寸链简图，试计算封闭环A0的基本尺寸及上下偏差（已知：,）。A2A1A0A33.如图所示尺寸链简图，试计算封闭环A0的基本尺寸及上下偏差。（已知：，）。A2A1A0A34.如图所示尺寸链简图，试计算封闭环A0的基本尺寸及上下偏差。（已知：，，）。A2A1A0A3A4
