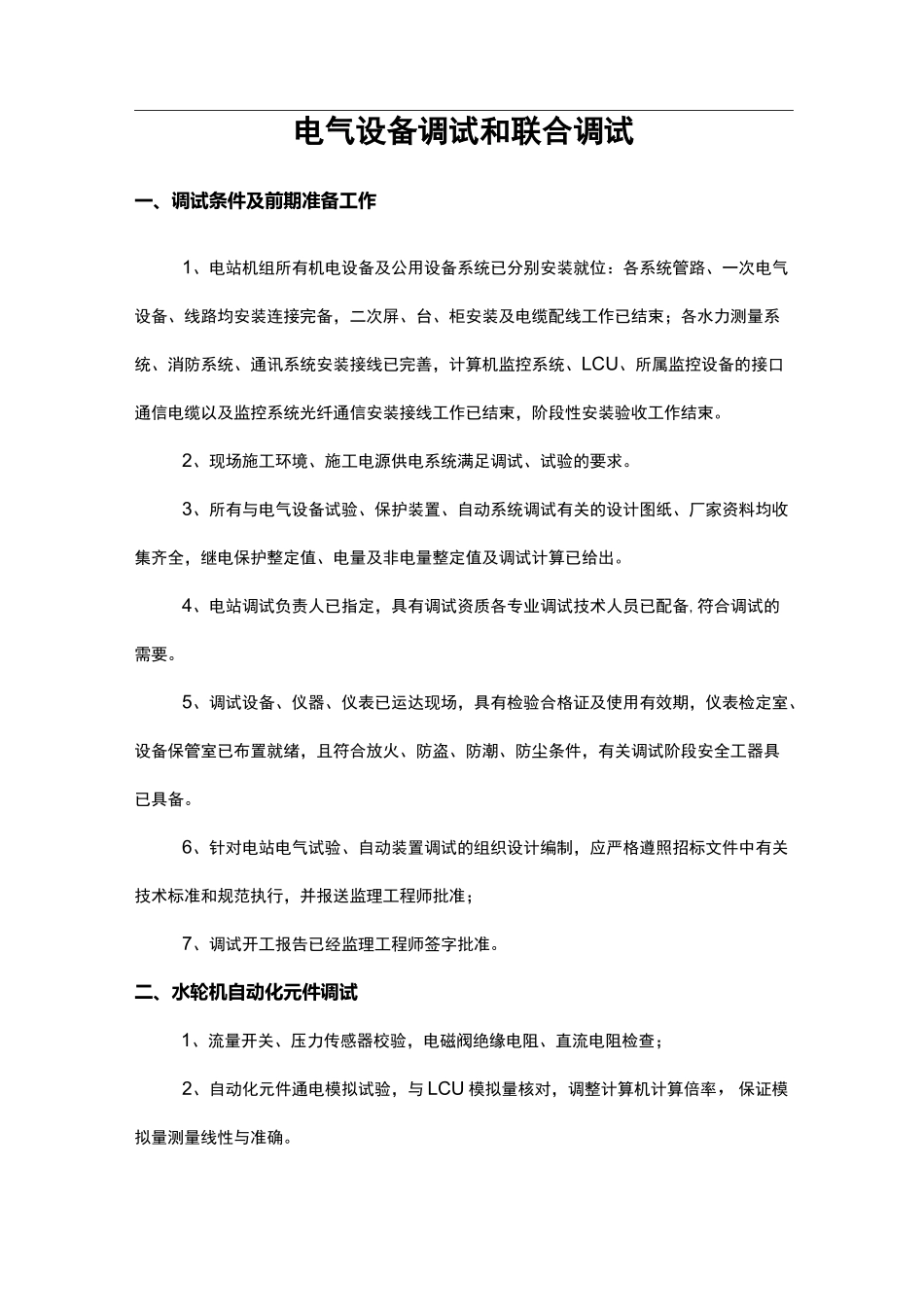

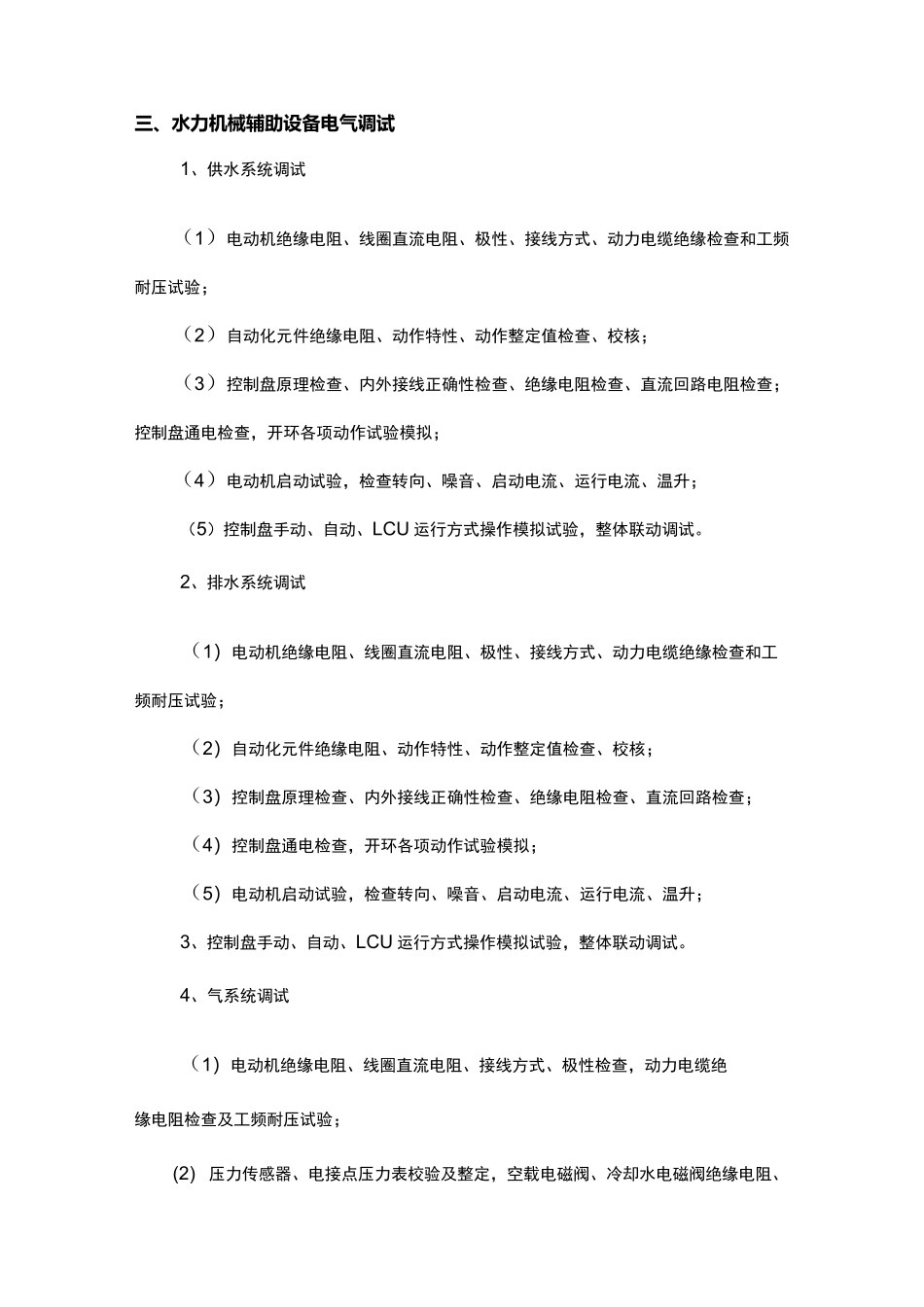

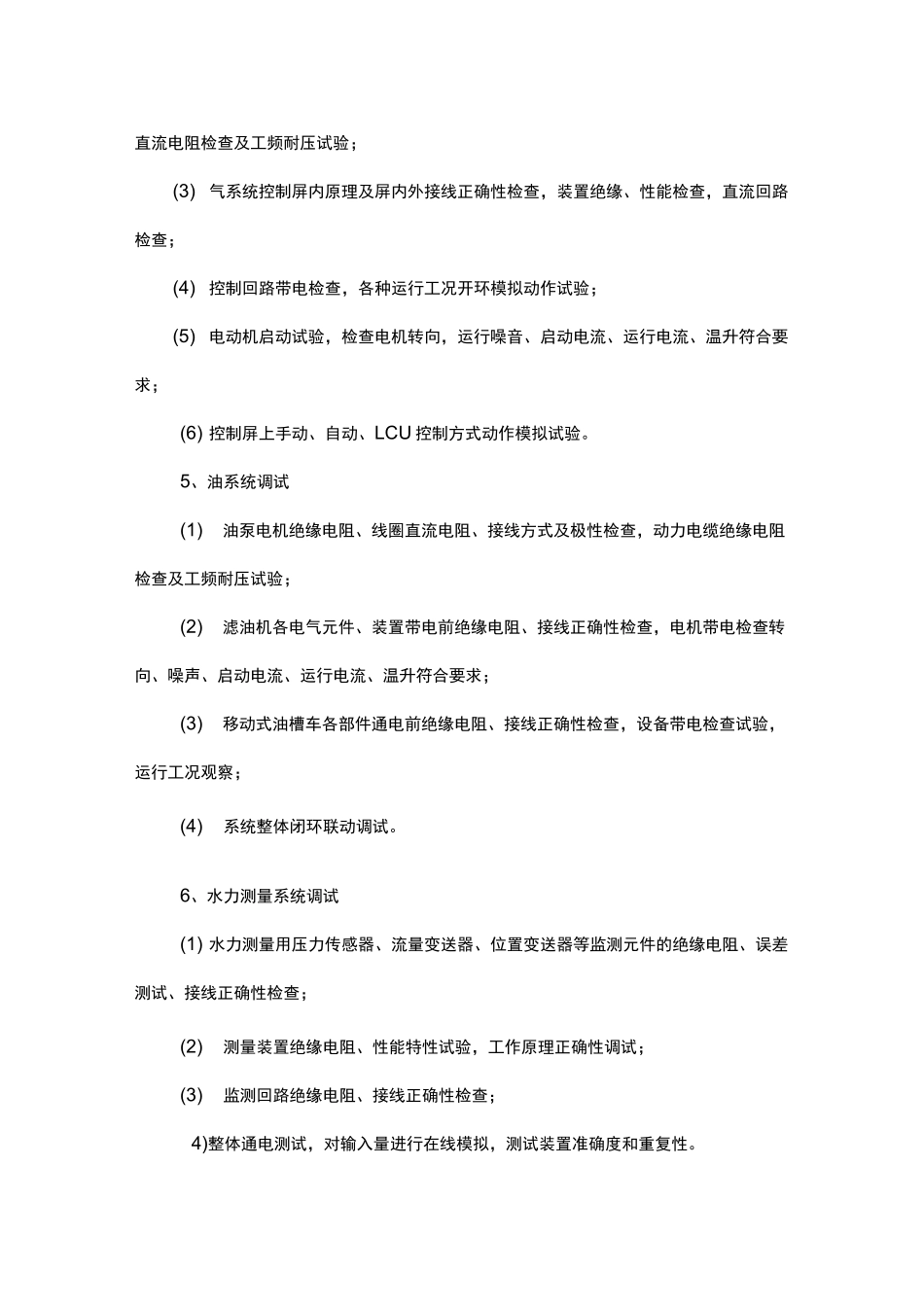

电气设备调试和联合调试一、调试条件及前期准备工作1、电站机组所有机电设备及公用设备系统已分别安装就位：各系统管路、一次电气设备、线路均安装连接完备，二次屏、台、柜安装及电缆配线工作已结束；各水力测量系统、消防系统、通讯系统安装接线已完善，计算机监控系统、LCU、所属监控设备的接口通信电缆以及监控系统光纤通信安装接线工作已结束，阶段性安装验收工作结束。2、现场施工环境、施工电源供电系统满足调试、试验的要求。3、所有与电气设备试验、保护装置、自动系统调试有关的设计图纸、厂家资料均收集齐全，继电保护整定值、电量及非电量整定值及调试计算已给出。4、电站调试负责人已指定，具有调试资质各专业调试技术人员已配备,符合调试的需要。5、调试设备、仪器、仪表已运达现场，具有检验合格证及使用有效期，仪表检定室、设备保管室已布置就绪，且符合放火、防盗、防潮、防尘条件，有关调试阶段安全工器具已具备。6、针对电站电气试验、自动装置调试的组织设计编制，应严格遵照招标文件中有关技术标准和规范执行，并报送监理工程师批准；7、调试开工报告已经监理工程师签字批准。二、水轮机自动化元件调试1、流量开关、压力传感器校验，电磁阀绝缘电阻、直流电阻检查；2、自动化元件通电模拟试验，与LCU模拟量核对，调整计算机计算倍率，保证模拟量测量线性与准确。三、水力机械辅助设备电气调试1、供水系统调试（1）电动机绝缘电阻、线圈直流电阻、极性、接线方式、动力电缆绝缘检查和工频耐压试验；（2）自动化元件绝缘电阻、动作特性、动作整定值检查、校核；（3）控制盘原理检查、内外接线正确性检查、绝缘电阻检查、直流回路电阻检查；控制盘通电检查，开环各项动作试验模拟；（4）电动机启动试验，检查转向、噪音、启动电流、运行电流、温升；（5）控制盘手动、自动、LCU运行方式操作模拟试验，整体联动调试。2、排水系统调试（1）电动机绝缘电阻、线圈直流电阻、极性、接线方式、动力电缆绝缘检查和工频耐压试验；（2）自动化元件绝缘电阻、动作特性、动作整定值检查、校核；（3）控制盘原理检查、内外接线正确性检查、绝缘电阻检查、直流回路检查；（4）控制盘通电检查，开环各项动作试验模拟；（5）电动机启动试验，检查转向、噪音、启动电流、运行电流、温升；3、控制盘手动、自动、LCU运行方式操作模拟试验，整体联动调试。4、气系统调试（1）电动机绝缘电阻、线圈直流电阻、接线方式、极性检查，动力电缆绝缘电阻检查及工频耐压试验；(2)压力传感器、电接点压力表校验及整定，空载电磁阀、冷却水电磁阀绝缘电阻、直流电阻检查及工频耐压试验；(3)气系统控制屏内原理及屏内外接线正确性检查，装置绝缘、性能检查，直流回路检查；(4)控制回路带电检查，各种运行工况开环模拟动作试验；(5)电动机启动试验，检查电机转向，运行噪音、启动电流、运行电流、温升符合要求；(6)控制屏上手动、自动、LCU控制方式动作模拟试验。5、油系统调试(1)油泵电机绝缘电阻、线圈直流电阻、接线方式及极性检查，动力电缆绝缘电阻检查及工频耐压试验；(2)滤油机各电气元件、装置带电前绝缘电阻、接线正确性检查，电机带电检查转向、噪声、启动电流、运行电流、温升符合要求；(3)移动式油槽车各部件通电前绝缘电阻、接线正确性检查，设备带电检查试验，运行工况观察；(4)系统整体闭环联动调试。6、水力测量系统调试(1)水力测量用压力传感器、流量变送器、位置变送器等监测元件的绝缘电阻、误差测试、接线正确性检查；(2)测量装置绝缘电阻、性能特性试验，工作原理正确性调试；(3)监测回路绝缘电阻、接线正确性检查；4)整体通电测试，对输入量进行在线模拟，测试装置准确度和重复性。-宦i舊畳，9-Lx-，寸、廿哒H氷乍H-毎osns^、S^ESS®、t即氷fc、§S回尼业fc^ffl廻世囁極奖伺皿启伺ttbHh鋼®ffl廻罢职0匕極奖杀«E服Kttor^^s^sr^匸長也旷念七业骰強刖玄耳只也汕、igffi只也叵伺皿Ein回汕o^ns眯呂・3^^§1s、ss^^ssns-ttHm矍ww业黑ttb、SisinK孵旷曲塀惓捜孵“a8、调速器各部件的绝缘测定及介电强度试验；9、开度及负荷给定跟踪功能测试；10、导叶开度限制测试；11、电手动...
