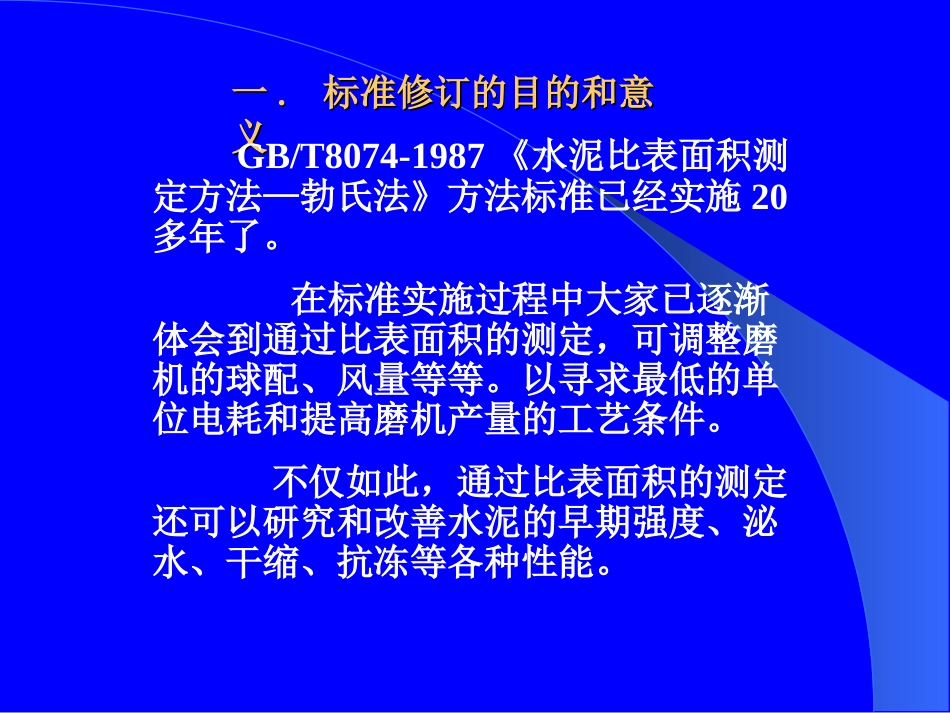

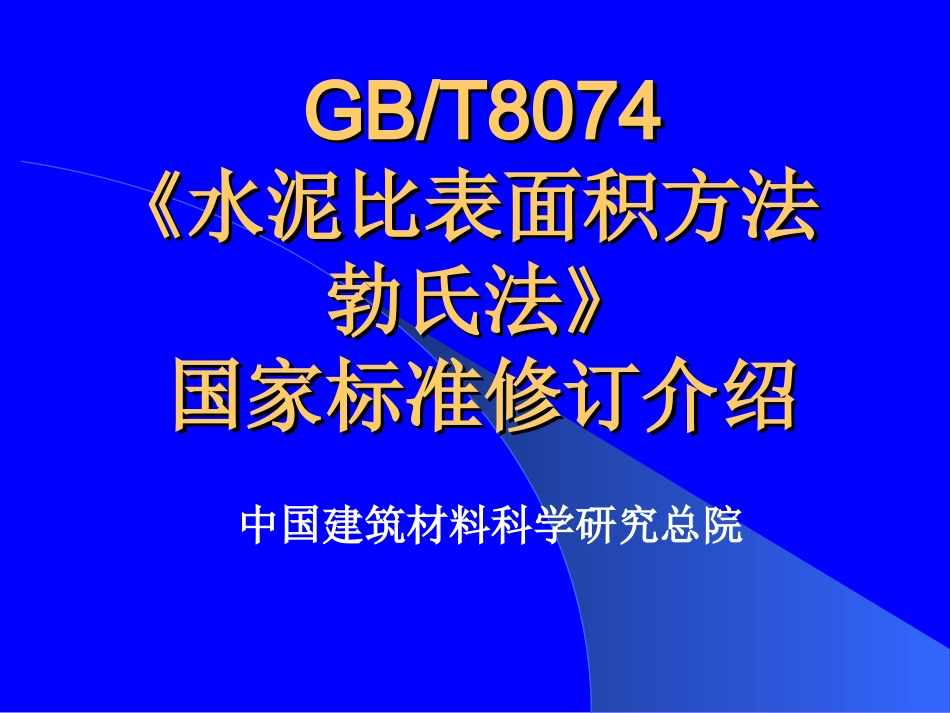

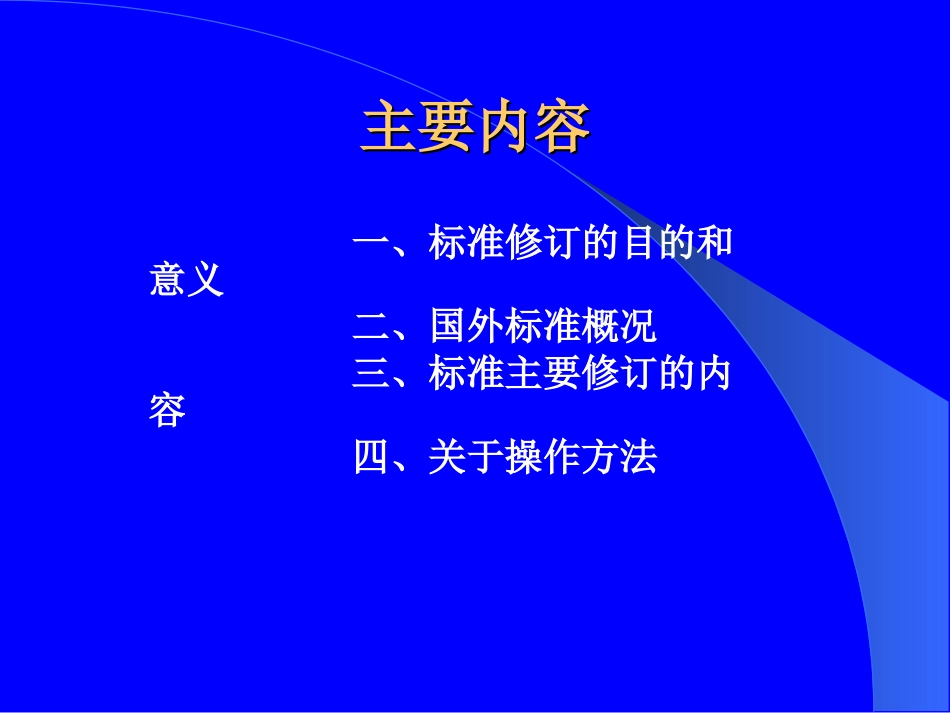

GB/T8074GB/T8074《《水泥比表面积方法水泥比表面积方法勃氏法勃氏法》》国家标准修订介绍国家标准修订介绍中国建筑材料科学研究总院主要内容主要内容一、标准修订的目的和意义二、国外标准概况三、标准主要修订的内容四、关于操作方法一一..标准修订的目的和意标准修订的目的和意义义GB/T8074-1987《水泥比表面积测定方法—勃氏法》方法标准已经实施20多年了。在标准实施过程中大家已逐渐体会到通过比表面积的测定，可调整磨机的球配、风量等等。以寻求最低的单位电耗和提高磨机产量的工艺条件。不仅如此，通过比表面积的测定还可以研究和改善水泥的早期强度、泌水、干缩、抗冻等各种性能。在这期间我国水泥工业也发生了很大的变化，特别是在我国通用水泥标准采用ISO强度方法以后，水泥粉磨工艺技术有了长足的进步。多年来，水泥厂一直通过在同一比表面积的基准下，来控制本厂的水泥熟料质量，而且有许多企业也选择用比表面积来控制生产。GB/T8074-1987《水泥比表面积测定方法—勃氏法》标准中所采用的测定方法目前大多数国家仍然还在使用，但有些参数已经有了变化。而且国内许多水泥生产厂磨制的水泥和以前相比要细很多，在测试过程中会出现一些捣器压不到底的感觉，改变空隙率又不知道改变多少比较合适。在此次标准修订中针对这一问题进行了专门讨论并作了统一规定。二二..国外标准概况国外标准概况水泥比表面积测定方法是国际上大多数国家认同的、比较简便的水泥细度监控方法，也是水泥生产中频繁使用的日常检测手段。目前，国际上通用的测定方法标准主要有ASTMC204《用透气仪测定波特兰水泥细度标准试验方法》、JISR5201《水泥物理试验方法》、EN196—6《水泥试验方法第六部分细度测定》等。其主要参数列在表一，从表一中可以看出，GB/T8074修订报批稿在主要内容上和国际上通用的方法是一致的。表一表一..主要国家水泥比表面积测定方法主要参数汇总主要国家水泥比表面积测定方法主要参数汇总标准号标准名称比表面积方法空隙率常数b值的选择ASTMC204-2006用透气仪测定波特兰水泥细度标准试验方法勃氏法0.500.530.9EN196-6:2000水泥试验方法第6部分细度测定勃氏法0.500.531.0JISR5201-2006水泥物理试验方法勃氏法0.500.520.541.0GB/T80742007年报批稿水泥比表面积测定方法—勃氏法勃氏法0.500.531.0三三..标准主要修订的内容标准主要修订的内容与1987年相比标准变化如下（主要有七点）—取消了GB207—1963《水泥比表面积测定方法》。—在原有勃氏法比表面积测定仪的基础上增加了自动比表面积测定仪。（规范还要在专门的勃氏透气仪标准中详细规定）—规定PI、PII型水泥空隙率选用0.500，其他水泥空隙率选用0.530。—增加了样品要求按GB12573《取样方法标准》的规定。—统一量化了压实捣器的方法，并规定在改变孔隙率时用2000g力来压实捣器。—取消了附录A中的表3。（时间T的开方）—为了和国际统一，将原来的空气粘度—帕（Pa·s）改为—微帕（μPa·s）。例：原来18度时η=0.0001798（Pa·s），现在为η=17.98（μPa·s）GB/T8074-1987《水泥比表面积测定方法—勃氏法》标准是时间比较长才修订的标准之一。该方法标准在为水泥细度的控制方面作出了历史性的贡献。在此次标准修订的同时，我们进行了研究对比试验。首先是项目组从国家水泥质检中心的送检样品中选取了部分有代表性的样品做不同空隙率的对比试验（见表二）。在此基础上选择了部分协作单位，其中有科研单位、建工质检站、省水泥质检站和水泥企业等单位做同样的验证对比试验。（见附表）不同空隙率的比表面积对比试验（表二）水泥品种密度(ρ)g/m3S差值cm2/g试验温度℃PI硅酸盐水泥3.1025102518-822~24PS32.53.002982294636下同抗硫42.53.0831743243-69中热42.53.243280329818PS32.53.013560350060低热矿渣32.53.113520345070PO32.5R3.113560352436PO32.5R3.023660361545PO42.5R3.093820378931П级粉煤灰2.4058715966-95ε=0.50S值cm2/gε=0.53S值cm2/g水泥品种密度(ρ)g/m3ε=0.50S值cm2/gε=0.53S值cm2/gS差值cm2/g试验温度℃PO42.53.1139263966-4022~24PП52.53.123927389235下同抗硫水泥3.1440204039-19PП42.5R3.1...
