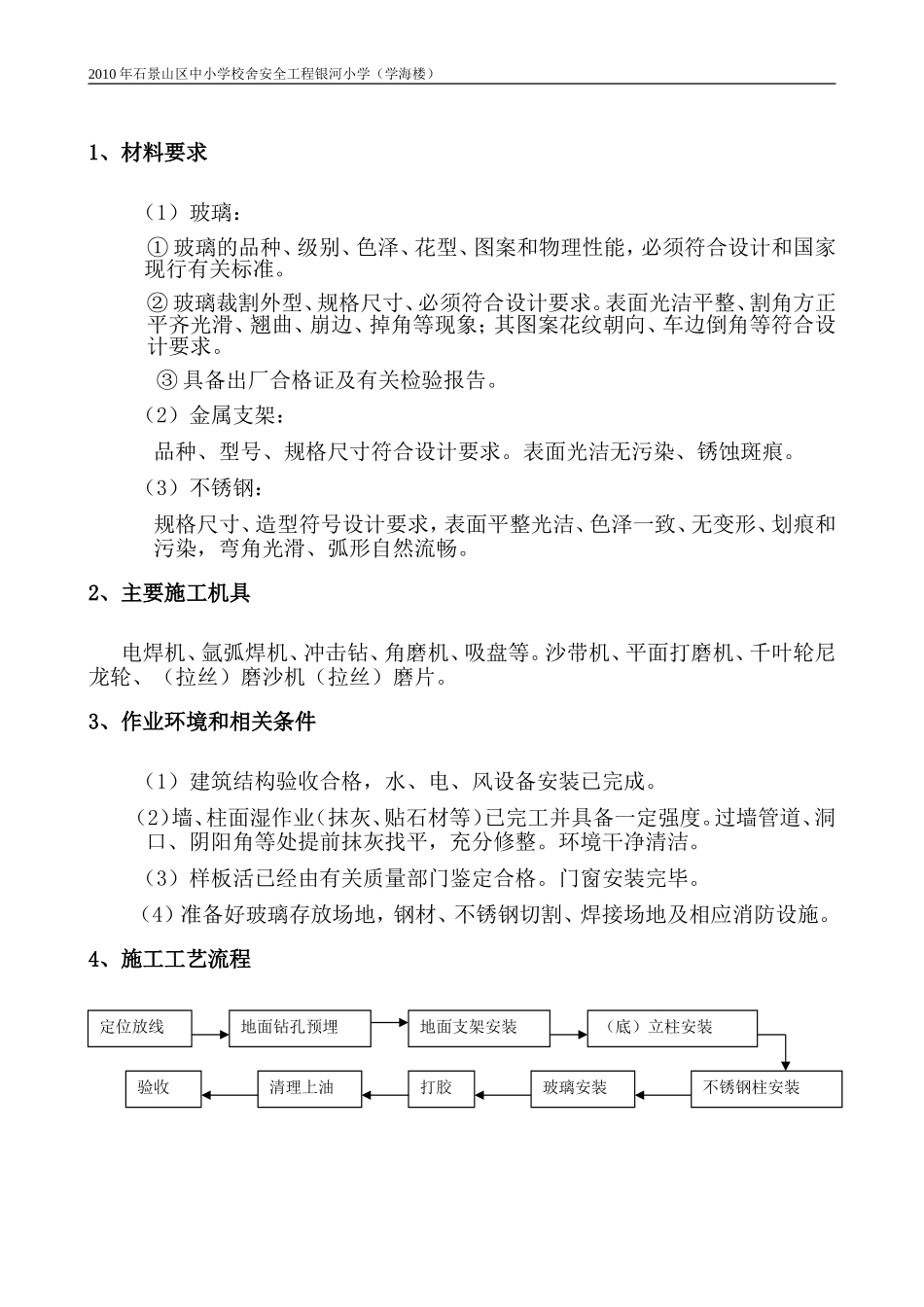

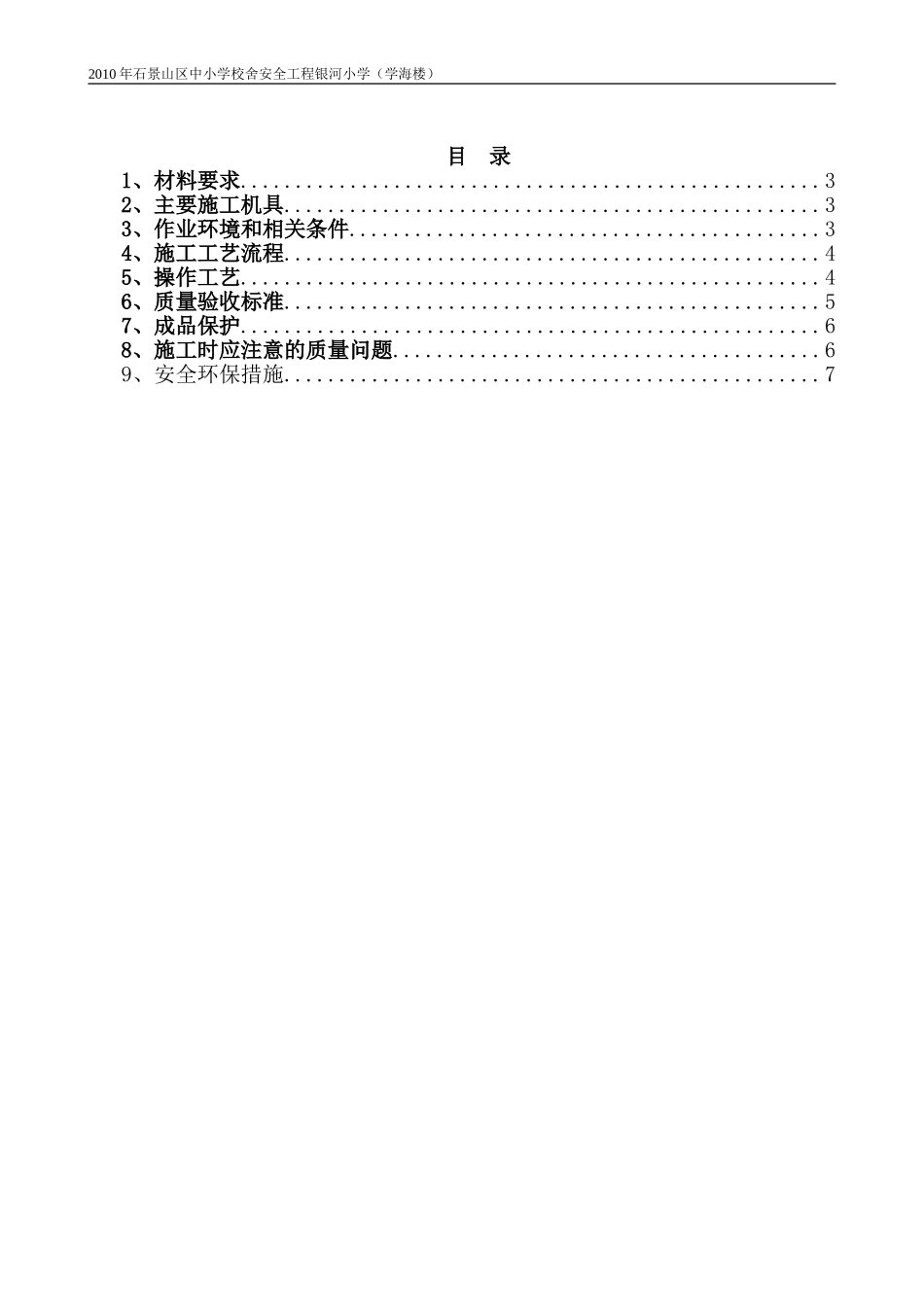

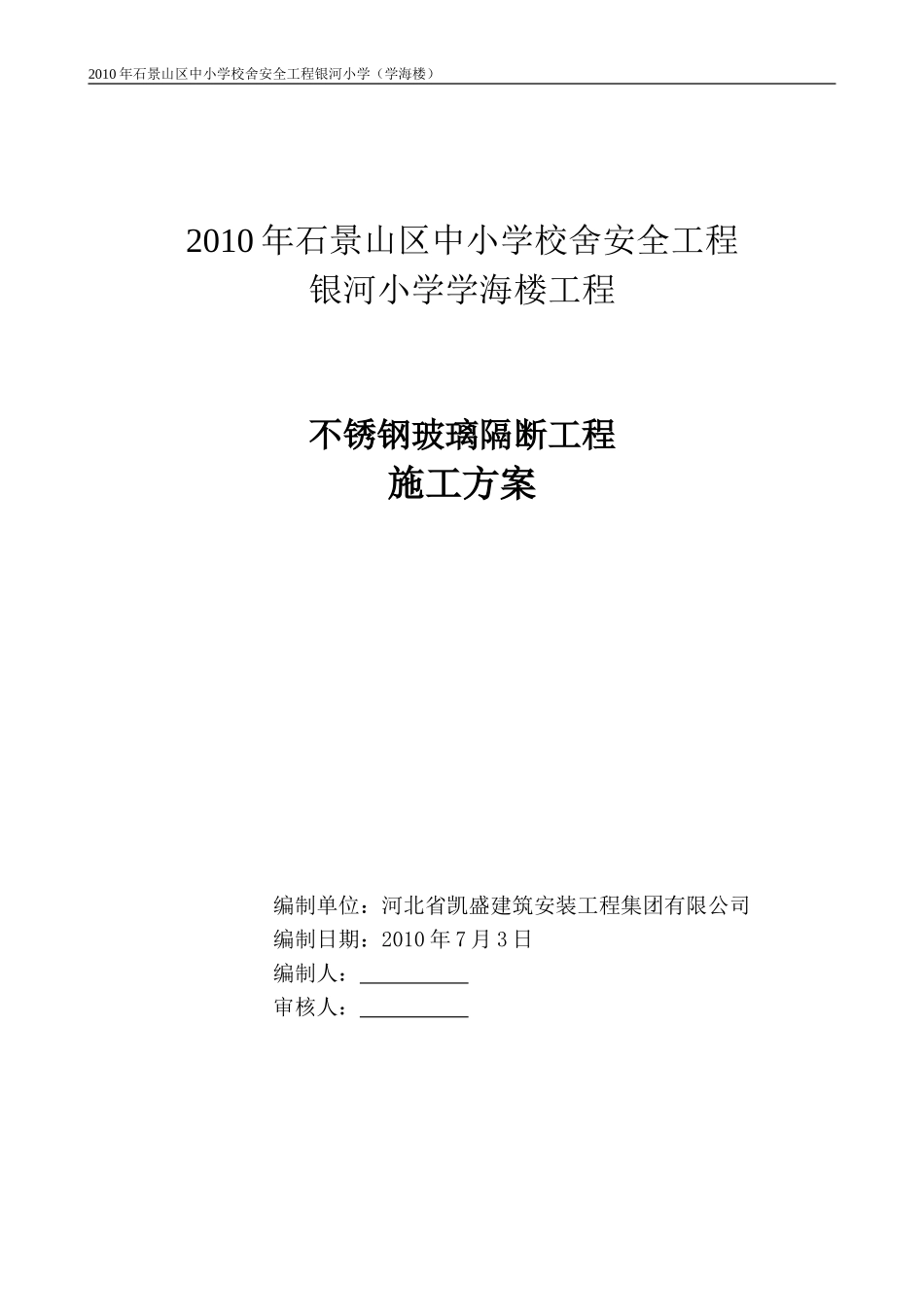

2010年石景山区中小学校舍安全工程银河小学（学海楼）2010年石景山区中小学校舍安全工程银河小学学海楼工程不锈钢玻璃隔断工程施工方案编制单位：河北省凯盛建筑安装工程集团有限公司编制日期：2010年7月3日编制人：审核人：2010年石景山区中小学校舍安全工程银河小学（学海楼）目录1、材料要求.....................................................32、主要施工机具.................................................33、作业环境和相关条件...........................................34、施工工艺流程.................................................45、操作工艺.....................................................46、质量验收标准.................................................57、成品保护.....................................................68、施工时应注意的质量问题.......................................69、安全环保措施.................................................72010年石景山区中小学校舍安全工程银河小学（学海楼）1、材料要求（1）玻璃：①玻璃的品种、级别、色泽、花型、图案和物理性能，必须符合设计和国家现行有关标准。②玻璃裁割外型、规格尺寸、必须符合设计要求。表面光洁平整、割角方正平齐光滑、翘曲、崩边、掉角等现象；其图案花纹朝向、车边倒角等符合设计要求。③具备出厂合格证及有关检验报告。（2）金属支架：品种、型号、规格尺寸符合设计要求。表面光洁无污染、锈蚀斑痕。（3）不锈钢：规格尺寸、造型符号设计要求，表面平整光洁、色泽一致、无变形、划痕和污染，弯角光滑、弧形自然流畅。2、主要施工机具电焊机、氩弧焊机、冲击钻、角磨机、吸盘等。沙带机、平面打磨机、千叶轮尼龙轮、（拉丝）磨沙机（拉丝）磨片。3、作业环境和相关条件（1）建筑结构验收合格，水、电、风设备安装已完成。（2）墙、柱面湿作业（抹灰、贴石材等）已完工并具备一定强度。过墙管道、洞口、阴阳角等处提前抹灰找平，充分修整。环境干净清洁。（3）样板活已经由有关质量部门鉴定合格。门窗安装完毕。（4）准备好玻璃存放场地，钢材、不锈钢切割、焊接场地及相应消防设施。4、施工工艺流程定位放线地面钻孔预埋地面支架安装（底）立柱安装不锈钢柱安装玻璃安装打胶清理上油验收2010年石景山区中小学校舍安全工程银河小学（学海楼）5、操作工艺（1）地面放线：从控制线引出隔断的位置，在地上划线，确定隔断的中心线和立柱的位置，并作好记录。根据实测情况，进行深化设计：a.确定分格。b.确定安装工艺。c.提供加工图纸和材料清单。（2）连接件和预埋件的施工：不锈钢隔断的立柱连接件，采用8MM厚、300×200钢板，长边三孔、短边两孔用膨胀螺栓与地面基层连接。基层要求平整，或先用水泥砂浆找平，钢板应水平，四周用砂浆固定。（3）座支架安装：在连接钢板两侧焊接两个L100×5钢角码、要求满焊，垂直并使角码保持在一条直线上。角码完成后，将50×50×3冷弯槽钢与角码焊在一起，经调直后、调平后进行满焊，此钢槽为安装玻璃的底槽。将按设计要求的不锈钢型材，截成所需长度，调直、调平后与连接钢板焊接，要求满焊、不锈钢型材保持垂直、标高一致并保持在一条直线上。（4）玻璃安装；在底槽内每隔一定间距，放置硬橡胶垫，防止玻璃与钢材接触损坏玻璃，用吸盘将玻璃放置在钢槽中，逐步调平、调直后四周加硬橡胶垫块，将玻璃固定紧。然后在玻璃槽、和玻璃与立柱接触部分打结构胶。在结构胶彻底凝固前，不得晃动玻璃，同时在玻璃上做好标记，防止意外损坏发生。（5）清理打胶：在玻璃安装完成后，应对所有接缝部位打胶。打胶应饱满，线型自然平直。不锈钢打磨清理涂专用拉丝油。6、质量验收标准（1）主控项目①所用材料的品种、规格、性能、图案和色泽应符合设计要求及国家相关规范规定②玻璃隔墙的安装方法必须符合设计要求，安置必须牢固，胶垫的安置正确。③玻璃隔墙的安装必须牢固，玻璃板隔墙胶垫的安装应正确。（2）一般项目①玻璃隔墙表面色泽一致、平整洁净、清晰美观。②玻璃隔墙接缝应横平竖直，玻璃无裂痕、缺损和划痕。③...
