QY50C汽车起重机介绍-VIP专享VIP免费

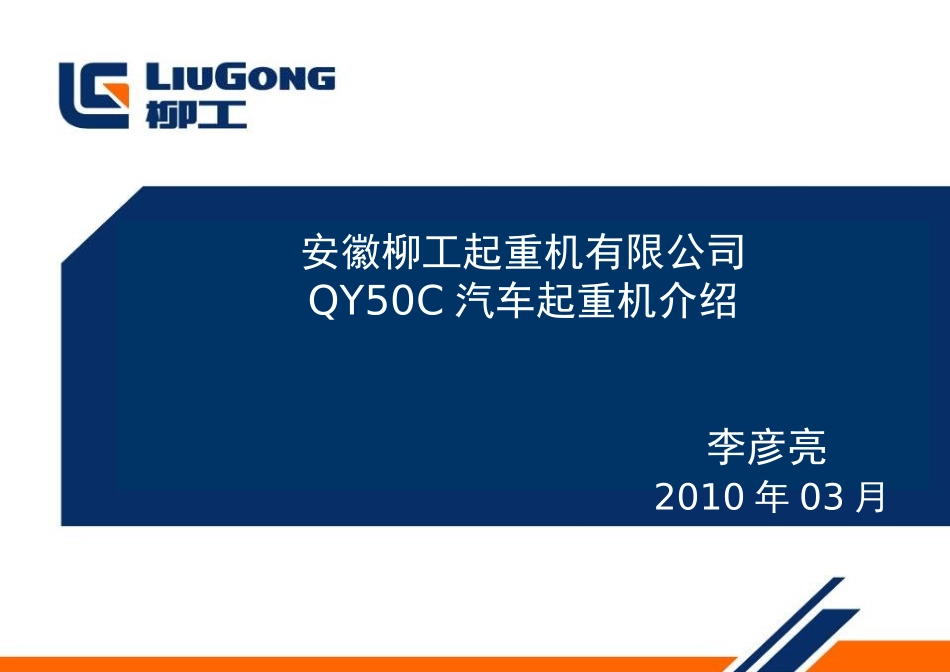

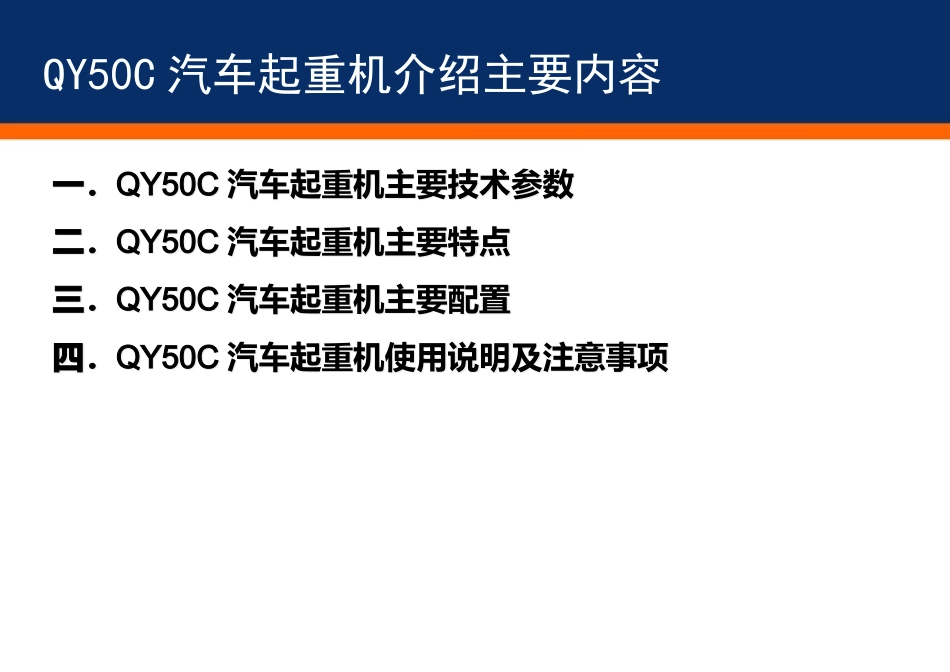

安徽柳工起重机有限公司QY50C汽车起重机介绍李彦亮2010年03月QY50C汽车起重机介绍主要内容一．QY50C汽车起重机主要技术参数二．QY50C汽车起重机主要特点三．QY50C汽车起重机主要配置四．QY50C汽车起重机使用说明及注意事项一．QY50C汽车起重机主要技术参数二．QY50C汽车起重机主要特点三．QY50C汽车起重机主要配置四．QY50C汽车起重机使用说明及注意事项世界柳工源自中国一、QY50C汽车起重机主要性能参数一、QY50C汽车起重机主要性能参数一、QY50C汽车起重机主要性能参数一、QY50C汽车起重机主要性能参数一、QY50C汽车起重机主要性能参数起重性能表一、QY50C汽车起重机主要性能参数一、QY50C汽车起重机主要性能参数世界柳工源自中国二、QY50C汽车起重机成本主要配置二、QY50C汽车起重机成本主要配置二、QY50C汽车起重机主要特点QY50C汽车起重机主要特点：1、吊臂起重性能优越，作业范围广泛，起重作业性能国内领先。a)基本臂最大起重力矩1765kN.m，最长主臂最大起重力矩941kN.m，最长主臂+副臂最大起重力矩465kN.m；b)基本臂起升高度11.2m，最长主臂起升高度42m，最长主臂+副臂最大起升高度58m，达到行业领先水平；c)吊臂截面八边形抗弯和抗扭性能更强，结合高强度进口板材的使用使吊臂自重更轻，吊重性能更强；d)新型吊臂伸缩油缸的使用，伸缩机构更加紧凑，性能更加优越，作业更加稳定e)主臂滑块布置方式更加先进，自对中性更好，有效增加了吊臂的搭接长度，减小了吊臂的下挠和旁弯，提高了主臂的伸缩性能；f)双级折叠式副臂，两节副臂截面均采用三角形桁架结构，自重更轻，起吊能力更强2、新型转台结合优质高强度板材的使用，自重更轻，外观更具时代气息。3、优越的作业稳定性a)双级伸缩式H型活动支腿，最大可能增加车辆侧方稳定性，增加了支腿半伸（4.9m）工况，拓展了使用作业范围。b)设有第五支腿，并对第五支腿安装处进行加强设计，可实现360°回转起重作业。二、QY50C汽车起重机主要特点3、液压系统采用液压先导操纵的多路换向阀控制系统，主阀采用负荷敏感式比例多路阀，有效提高组合动作的灵敏性、稳定性，使操纵更加轻松、随心4、回转机构具有自由滑转功能，能自动找正重物；外啮合偏心小齿轮的使用，使啮合间隙调整更加容易，5、全头驾驶室和新型操纵室，操作舒适，视野开阔；可调式减振座椅，内部装有冷暖空调，为操作者提供舒适的作业环境。6、双边同向下车操纵结合六色操纵手柄，使操纵更加随心7、主、副卷扬型号相同，可实现重载低速、轻载高速等多种速度，工作效率高，可进行快速互换。8、可选装支腿大灯，提高夜间作业安全性和方便性9、推拉式活动支脚，节省空间，提高效率10、完善的安全保护装置。a)电器系统中配备了徐州赫思曼的全自动力矩限制器。b)电器系统中配备了过卷、过放、过载等保护装置，极大的提高了作业的安全性11、整机重心低，稳定性好；整机外形紧凑、美观。12、国内名牌一汽CA5425JQZ型专用底盘，大功率环保型发动机的配置，柳工上装的完美结合，整机外形更具时代气息，尽显柳工产品的和谐美世界柳工源自中国三、QY50C汽车起重机成本主要配置三、QY50C汽车起重机成本主要配置QY50C主要配套件：一、下车部分1、底盘：一汽专用车厂CA5425JQZ型汽车起重机专用底盘，驱动型式为8×4。a)发动机型号：CA6DL2-35E3b)额定功率：270/2100kw/r/minc)最大输出扭矩：1500/1400N*m/r/mind)变速箱：法士特9JSD150T变速箱，为机械式直接档变速器，9个前进档，1个倒档e)取力器型号：QH952、下车泵：徐州科源CB-KpR80/50/32/08-B1F1H1四联齿轮泵3、支腿系统：江都鼎盛DL-8C-6A下车操纵阀、SO-K8L-J7和YS6-02双向液压锁，无锡正锋垂直油缸；水平油缸、第五支腿及活动支腿结构为自制。二、上车液压部分1、多路阀控制系统。a)液控多路阀：信诚液压XCYB-G25L-4Tb)先导手柄：意大利海德c)先导控制阀组：北京点球CP080-XDFK-01Bd)先导滤油器：上海汇益HMA060F10BB3B2三、QY50C汽车起重机主要配置2、回转系统。a)回转减速机：徐州科源JH17-100-08b)回转马达：北京华德A2F28W2Z8斜轴式定量马达。c)回转控制阀：信诚液压XCHZ-F15L。3、起升系统。a)卷扬：徐州科源JQ17...
